上海搜博推出地埋换热井在线测温系统

   对于地埋换热井,有口径小,深度长等特点,传统的测温方式,如果测量地下200米的井,如下图结构,要放20路线20个PT100传感器.20跟每,若平均放置,即10米放一个探头,则所需线材最少要2000米,在井上需配置一个至少20通道的巡检仪,若需接入电脑进行温度实时记录,该巡检仪要有RS232或RS485功能,根据以上成本估计,这口井进行地热测温至少成本在10000元.虽然选择高精度的PT100可提高系统的测温精度,但对模拟量数据采集,提供精度的有效办法是提供仪器的AD转换器的位数,即提供巡检仪的测量精度,即使控10000元计算的设备,若能够在长距离测温的条件下进行多点测温,能够做到0.5度的精度,则是非常不容量。针对这一需求,搜博推出“地埋换热井在线测温系统”,本系统主要以下几部分组成:

    1.传感器.  系统全部采用深井专用封装数字温度传感器,本传感器采用总线方式,可以1000米深井可靠工作.即可耐水压达10Mpa.

         传感器精度达到0.01度(0-45度范围)

    2.远传温度采集模块

             传感器模块总线长度可达500米,可以可靠地测量500米以内的深井地热温度.

    3.上位机软件  专业的系统在线监测系统软件,具备如下常规功能:实时显示、记录、保存、历史曲线等等功能。

    4.防水专用电缆,本电缆可根据用户需求任何订制,可在井下可靠长期工作。

系统结构示意图如下:



       搜博公司推出这样的系统是基于大量的试验及成功运营基础上的,下面是现场的一些组图:

空调换热井测温系统

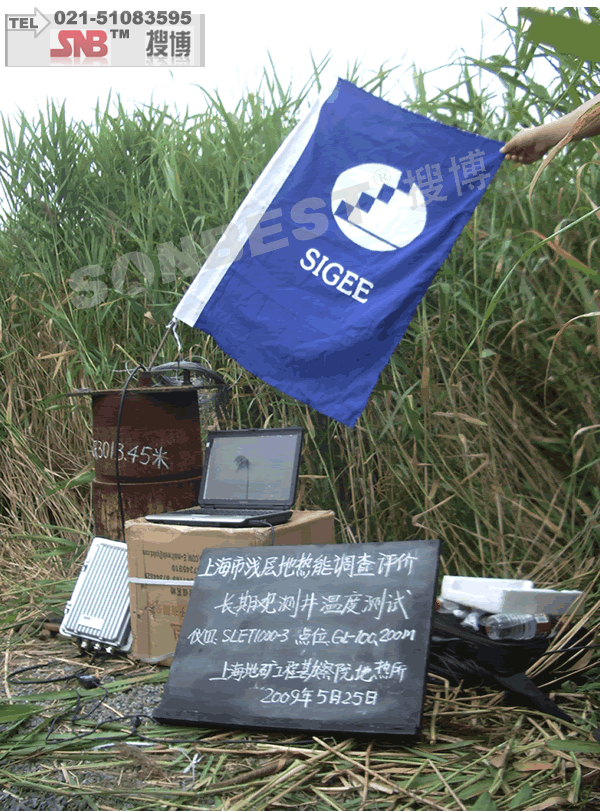

             搜博与上海地矿工程勘察院合作,对上海最深的地热研究井(深3013.45米)进行热能调查试验

上海搜博与上海地质勘察院合作

               公司领导与上海地矿工程勘察地热所领导在现场指导工作

    试验取得成功并圆满结束

地热研究试验





本文章来自于:www.sonbest.com 发布时间: 2018-10-31 10:23
