地质冻土深井地埋管温度监测系统

  产品概况

地质冻土深井地埋管温度监测系统（冻土地温远程温度监测系统）利用土壤作为埋地管换热器的热源或热汇,对土壤进行供热和供冷.在埋地管换热器设计中,土壤的导热系数是很重要的参数。

  产品特点

1.结构简单，布线方便

2.采集标准MODBUS-RTU协议，可与组态软件或PLC直接联机使用

3.模块可置于潮湿的环境下使用，也可订制成室外使用（浸水使用型）

4.采集RS485总线方式，布线距离最长达1200米

  应用范围

1. 地埋管回填材料与地源热泵地下温度场的测试分析

2. U型垂直埋管换热器管群间热干扰的研究

3. U型管地源热泵系统性能及地下温度场的研究

4. 地源热泵地埋管的传热性能实验研究

5. 地源热泵地埋管换热器传热研究

6. 埋地换热器含水层内传热的数值模拟与实验研究

7.远程全自动地温监测系统
8.铁路冻土地温监测系统
9.地温监测系统
10.城市地温监测自动化系统
11.地质水文土壤温度场在线监测系统
12.垃圾填埋场场温度在线监控系统
13.岩土多点温度在线监控系统

   适用于各类土壤、水文、水质、温室、气象、农业、道路、桥梁、铁道等领域测温。与预埋式测温线配合，还要可作为温度长期自动监测系统的集成。

  应用方案

   系统主要硬件组成为测温电缆SCA1000及数据采集模块SM1000B。

    如上方案图所示，工控机或电脑或直接经RS485总线，通过SM1000B工业型测温模块将现场各温度传感器的数据发送到系统软件中。每个SM1000B可以连接内置1-24个温度传感器的SCA1000测温电缆相连。 本方案可以对中小型试验场进行温度实时监测，支持1-15口井或测温电缆及90点以内的观测井温度在线监测。

用户计算机端温度监测软件： 　
　  软件SV3000搜博温度在线监测系统，实时通过数据适配器采集将各现场温度采集器的温度数据变化情况放映到电脑显示屏幕上、并将检测到的各传感器的温度值实时采集、储存、生成报表和曲线，显示或打印，省去手工制作。有温差报警功能、数据上网功能。
数据适配器： 　
　  与计算机连接，通过一根数据线与所有的现场数据采集器远程串连。数据基础传输距离 为1.2 公里。数据适配器进行数据格式转换。
现场温度采集器： 　
　   SM1000B或SM1700B置于现场，每个采集器可插接多个温度传感器、并可将数据上传到计算机中。同一条数据线可以同时串联多达 256 只现场数据采集器。
数字温度传感器： 　
　     在绑扎钢筋时或浇筑前，固定到待浇混凝土内设定位置和深度。传感器已用金属外壳保护，并已包含足够长、足够强力的引线。引线具有耐高温、温度补偿功能。传感器芯体为美国达拉斯公司的数字温度传感器的芯体温度精度高，分辨率为0.1，传输无漂移。


  系统组成

设备名称              型号               备注
防护型温度采集模块      SM1000B
总线电缆                4X0.75      长度可根据实际需求订购
感温电缆                SCA1000     电缆长度：10-350米,内置传感器数量：1-10个
系统在线监测软件        SV3000      可选配或订制

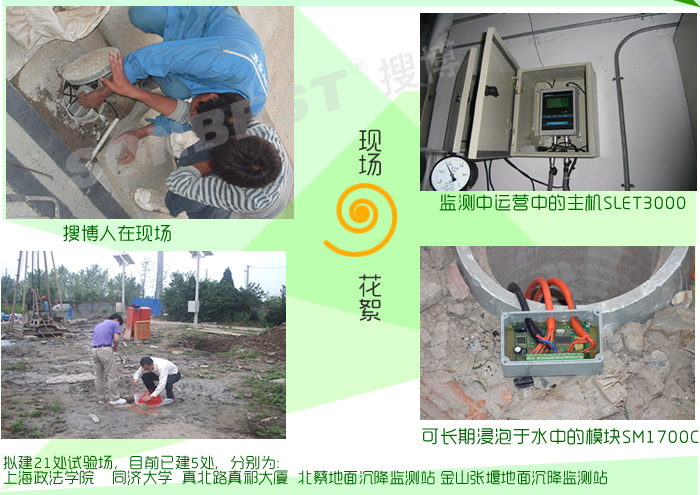

  实物照片
