产品概况
一种新型地热井下换热能效监测系统-CAN总线地源地泵测温系统：利用土壤作为埋地管换热器的热源或热汇,对建筑物进行供热和供冷.在埋地管换热器设计中,土壤的导热系数是很重要的参数.而对地温进行长期可靠的监测显得特别重要。在现场实测土壤导热系数时测试时间要足够长,测试时工况稳定后的流体进出口及不同深度的温度会影响测试结果的准确性。因此地埋测温电缆的设计显得尤其重点。较传统的测温电缆设计方法，SCA1000测温电缆因为接线方便、精度高且不受环境影响、性价比高等优点，目前已广泛应用于地埋管及地源热泵系统进行地温监测，因可靠性和稳定性在诸多工程中已得到了验证并取得了较好的口啤。
对于十几条或几十条SCA1000组成的大型测温网络，SCA1000及SM1700C组建CAN总线测温系统则是最佳选择。
SCA1000_SM1700C系统采用先进的现场总线-CAN。CAN 是Controller Area Network 的缩写（以下称为CAN），是ISO国际标准化的串行通信协议。在当前的汽车产业中，出于对安全性、舒适性、方便性、低公害、低成本的要求，各种各样的电子控制系统被开发了出来。由于这些系统之间通信所用的数据类型及对可靠性的要求不尽相同，由多条总线构成的情况很多，线束的数量也随之增加。为适应“减少线束的数量”、“通过多个LAN，进行大量数据的高速通信”的需要，1986 年德国电气商博世公司开发出面向汽车的CAN 通信协议。此后，CAN 通过ISO11898 及ISO11519 进行了标准化，现在在欧洲已是汽车网络的标准协议。
现在，CAN 的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。现场总线是当今自动化领域技术发展的热点之一,被誉为自动化领域的计算机局域网。它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。
CAN属于现场总线的范畴,它是一种有效支持分布式控制或实时控制的串行通信网络。较之目前许多RS-485基于R线构建的分布式控制系统而言, 基于CAN总线的分布式控制系统在以下方面具有明显的优越性：
网络各节点之间的数据通信实时性强
首先,CAN控制器工作于多主方式,网络中的各节点都可根据总线访问优先权(取决于报文标识符)采用无损结构的逐位仲裁的方式竞争向总线发送数据,且CAN协议废除了站地址编码,而代之以对通信数据进行编码,这可使不同的节点同时接收到相同的数据,这些特点使得CAN总线构成的网络各节点之间的数据通信实时性强,并且容易构成冗余结构,提高系统的可靠性和系统的灵活性。而利用RS-485只能构成主从式结构系统,通信方式也只能以主站轮询的方式进行,系统的实时性、可靠性较差;
产品特点
1.结构简单，布线方便
2.采用CAN总线方式，通过SLET3000转换成RS485
3。标准MODBUS-RTU可与组态软件或PLC直接联机使用
4.模块可置于潮湿的环境下使用，也可订制成室外使用（浸水使用型）
5.采集CAN总线方式，布线距离最长达1000米
应用范围
1. 地埋管回填材料与地源热泵地下温度场的测试分析
2. U型垂直埋管换热器管群间热干扰的研究
3. U型管地源热泵系统性能及地下温度场的研究
4. 地源热泵地埋管的传热性能实验研究
5. 地源热泵地埋管换热器传热研究
6. 埋地换热器含水层内传热的数值模拟与实验研究
7.远程全自动地温监测系统
8.铁路冻土地温监测系统
9.地温监测系统
10.城市地温监测自动化系统
11.地质水文土壤温度场在线监测系统
12.垃圾填埋场场温度在线监控系统
13.岩土多点温度在线监控系统
适用于各类土壤、水文、水质、温室、气象、农业、道路、桥梁、铁道等领域测温。与预埋式测温线配合，还要可作为温度长期自动监测系统的集成。
应用方案
方案由SLET3000C系统主机、多个CAN总线温度模块SM1700B及测温电缆SCA1000组成。因采用CANopen总线结构，较RS485系统，其稳定性及可靠性得到了很大的提升，而建设的成本仅较RS485系统多一台可以实时显示现场状态的主机SLET3000。
SLET3000现场数据采集服务器是在线监测系统的重要组成部分，它完成现场数据的采集、与上位机的通信、系统状态检测等功能。本产品由上海搜博实业有限公司（SONBEST）自主研发生产，各种功能可根据用户实现需求订制。SLET3000 是搜博CAN总线在线监测系统核心采集系统设备，该仪器设计时最多可以连接70个节点，最大节点编号为100,每个节点最多通道数为24，设备支持通道总数为300个。仪器以RS232方式同上位机通讯。
为便于工程组网使用，设备提供二次开发的通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现仪器数据的查询和设置。
SLET3000内置传感器总线管理、通讯管理、数据处理与显示等功能。是现场系统的核心设备。 SLET3000将现场的数据直接传送到远程主机进行显示、分析和存储。
应用组成
设备名称 型号 备注
防护型CAN总线温度模块 SM1700C
总线电缆 4X0.75 长度可根据实际需求订购
感温电缆 SCA1000 电缆长度：10-350米,内置传感器数量：1-10个
现场采集服务器 SLET3000
系统在线监测软件 SV3000 可选配或订制

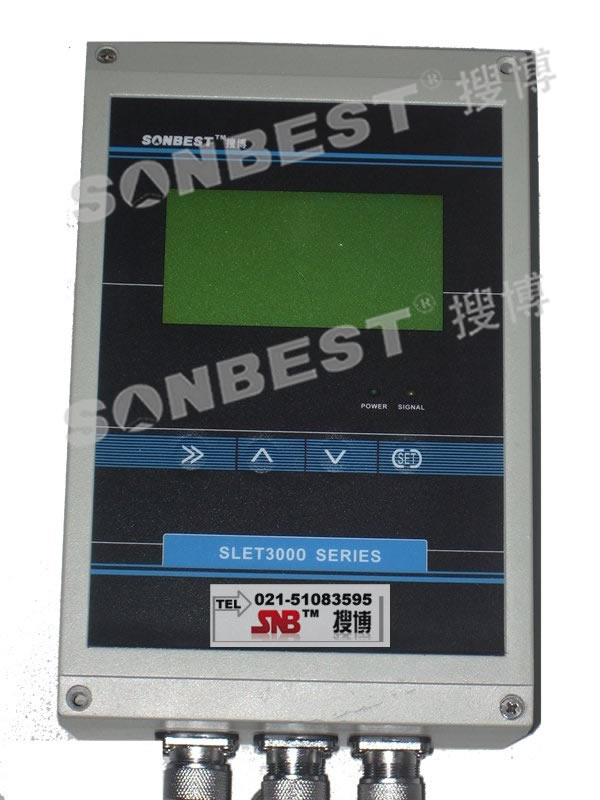

实物照片
采用高档防水航空接插件,档次和仪器品质进一步提升
SLET3000在空调换热机房中的应用
