产品概况
水源地源热泵空调换热井测温系统利用土壤作为埋地管换热器的热源或热汇,对建筑物进行供热和供冷.在埋地管换热器设计中,土壤的导热系数是很重要的参数.而对地温进行长期可靠的监测显得特别重要。在现场实测土壤导热系数时测试时间要足够长,测试时工况稳定后的流体进出口及不同深度的温度会影响测试结果的准确性。因此地埋测温电缆的设计显得尤其重点。较传统的测温电缆设计方法，SCA1000测温电缆因为接线方便、精度高且不受环境影响、性价比高等优点，目前已广泛应用于地埋管及地源热泵系统进行地温监测，因可靠性和稳定性在诸多工程中已得到了验证并取得了较好的口啤。
对于多条或十条以内SCA1000测温电缆组成的中小型规模的地埋管测温系统，SCA1000_SM1700B是最佳选择。其结构简单，布线方便，成本低。
产品特点
1.结构简单，布线方便
2.采集标准MODBUS-RTU协议，可与组态软件或PLC直接联机使用
3.模块可置于潮湿的环境下使用，也可订制成室外使用（浸水使用型）
4.采集RS485总线方式，布线距离最长达1200米
应用范围
1. 地埋管回填材料与地源热泵地下温度场的测试分析
2. U型垂直埋管换热器管群间热干扰的研究
3. U型管地源热泵系统性能及地下温度场的研究
4. 地源热泵地埋管的传热性能实验研究
5. 地源热泵地埋管换热器传热研究
6. 埋地换热器含水层内传热的数值模拟与实验研究
7.远程全自动地温监测系统
8.铁路冻土地温监测系统
9.地温监测系统
10.城市地温监测自动化系统
11.地质水文土壤温度场在线监测系统
12.垃圾填埋场场温度在线监控系统
13.岩土多点温度在线监控系统
适用于各类土壤、水文、水质、温室、气象、农业、道路、桥梁、铁道等领域测温。与预埋式测温线配合，还要可作为温度长期自动监测系统的集成。
应用方案
系统主要硬件组成为测温电缆SCA1000及数据采集模块SM1700B。

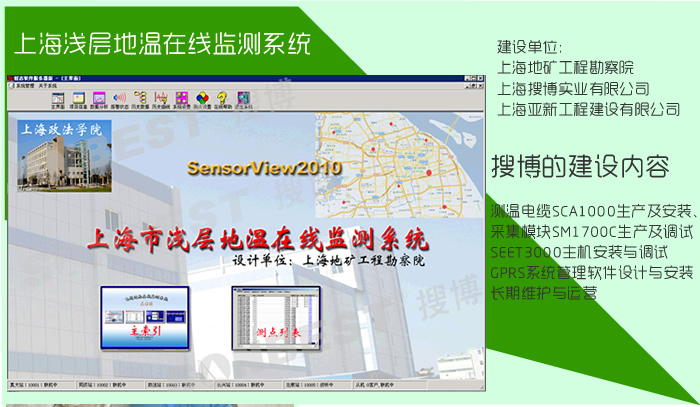

如上方案图所示，工控机或电脑或直接经RS485总线，通过SM1700B防护型测温模块将现场各温度传感器的数据发送到系统软件中。每个SM1700B可以连接内置1-24个温度传感器的SCA1000测温电缆相连。 本方案可以对中小型试验场进行温度实时监测，支持1-15口井或测温电缆及90点以内的观测井温度在线监测。
应用组成
设备名称 型号 备注
防护型温度采集模块 SM1700B
总线电缆 4X0.75 长度可根据实际需求订购
感温电缆 SCA1000 电缆长度：10-350米,内置传感器数量：1-10个

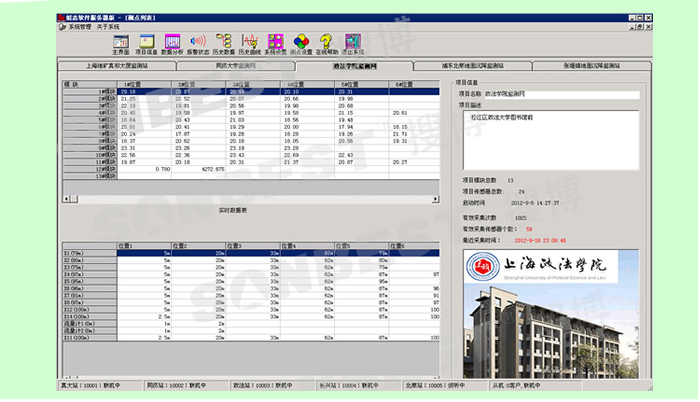

系统在线监测软件 SV3000 可选配或订制

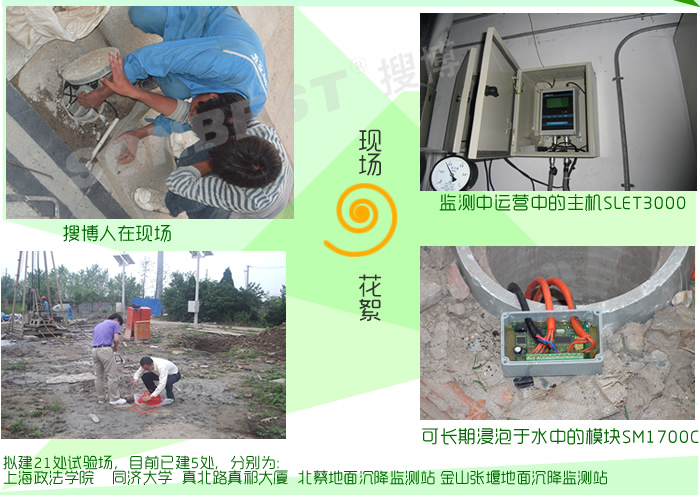

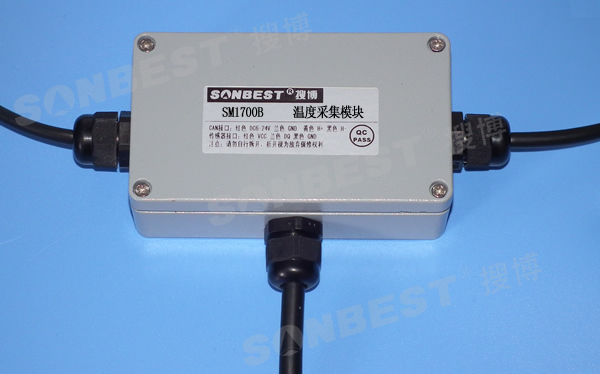

实物照片
可订制成户外可长期浸水使用,使用防水
