[SM7561V] 磁吸式小体积光照度传感电压输出

  SM7561V采用工业通用标准RS485总线 MODBUS-RTU协议接口,方便接入PLC,DCS等各种仪表或系统,用于监测光照度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

技术参数参数值
品牌SONBEST/搜博
光照测量范围0~10 0000Lux
光照最大允许误差±7%
光照重复性测试±5%
光照感光体进口数字式
波长测量范围380nm~730nm
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC9~24V 1A
运行环境温度-40~80°C
运行环境湿度5%RH~90%RH

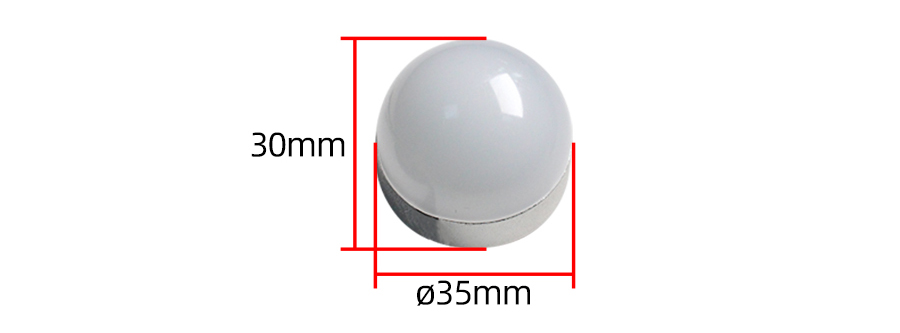

外形尺寸

SM7561V

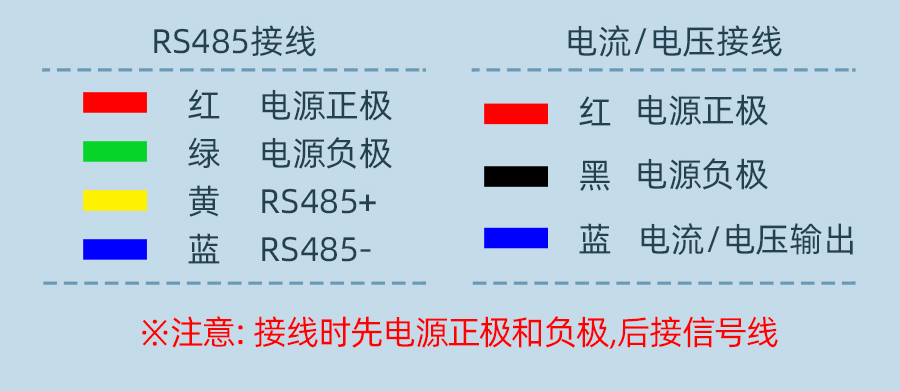

产品接线

SM7561V

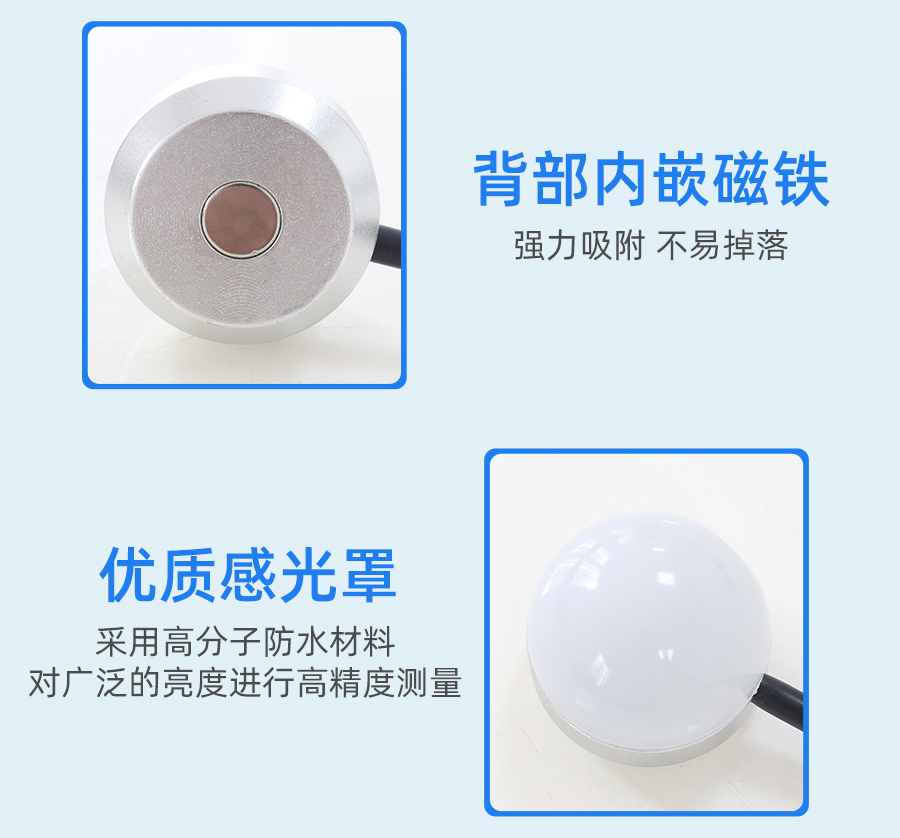

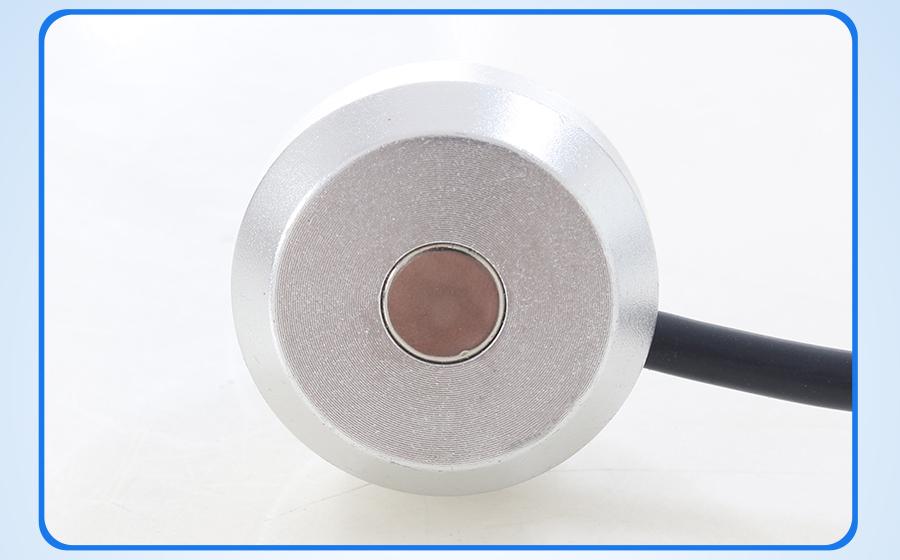

特色与细节

SM7561V

SM7561V

SM7561V

SM7561V

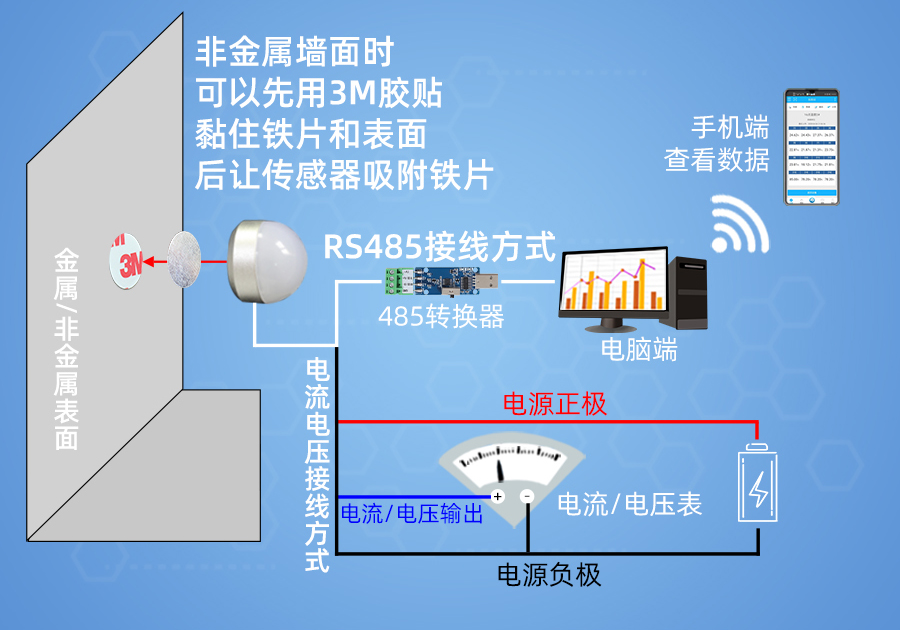

应用方案

SM7561V

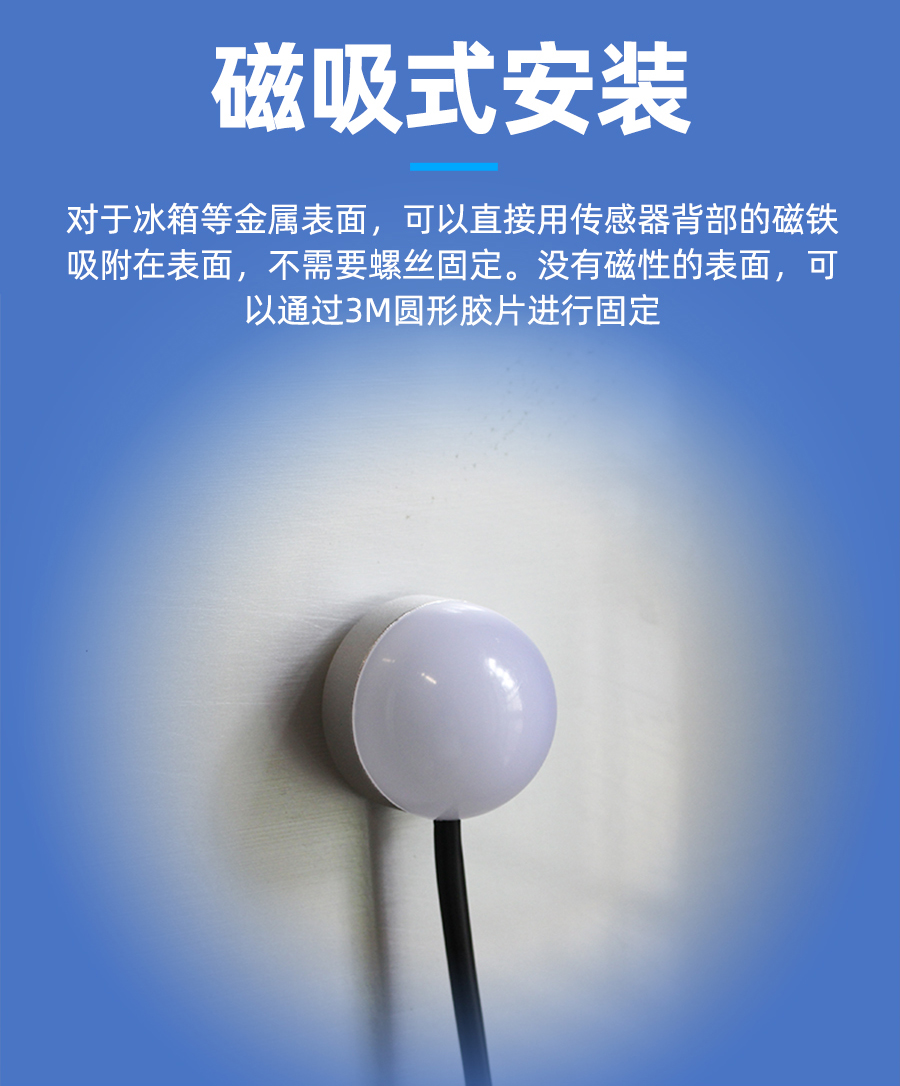

典型应用

SM7561V

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,一般搜博的产品,温度、湿度数据倍率为100,光照数据倍率为1或10。本产品的数据倍率为10,则真实值为:121*10=1210,其它以此类推。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#光照度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
4010700 6A时间间隔读/写0~36000

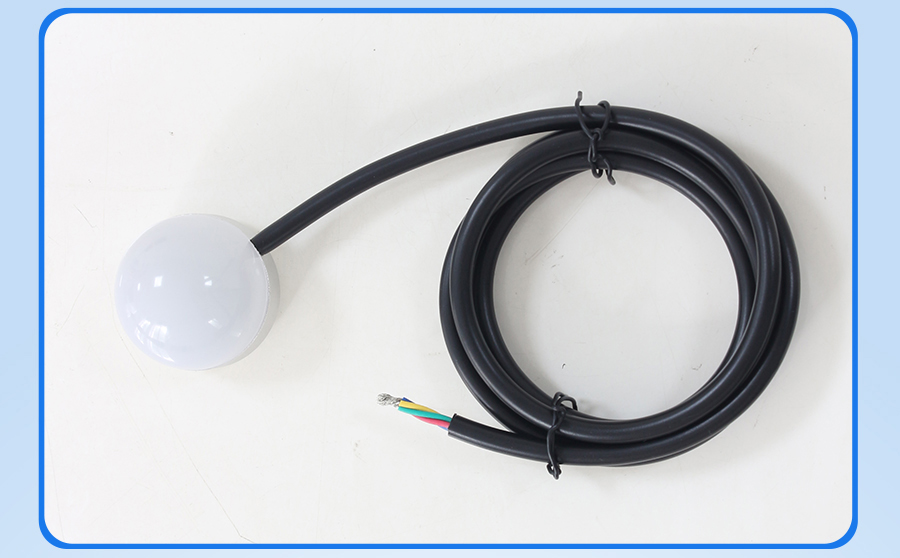

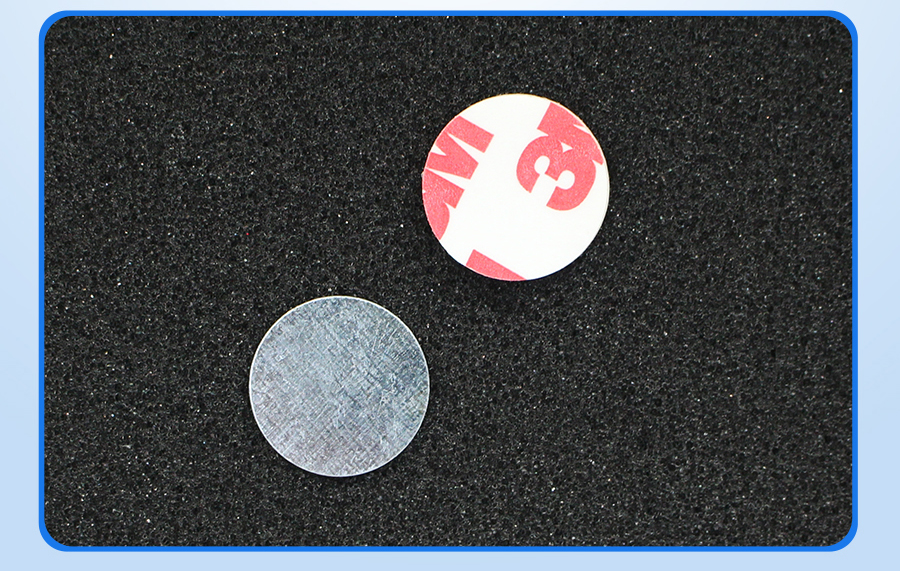

清单与实物

SM7561V

SM7561V

SM7561V

SM7561V

产品手册
产品发货时不再发送纸质手册,请阅读产品手册后再使用产品
