[SM3560I]I2C接口光照度传感器

[SM3560I]I2C接口光照度传感器

产品型号：SM3560I  / yodi

[SM3560I]I2C接口光照度传感器

天猫购买 京东购买
淘宝购买 速 卖 通

产品介绍


       SM3560I是一种用于两线式串行总线接口的数字型光强度传感器，本传感器是以BH1750FVI为主芯片，外加了透镜，以快速实现光照度产品的开发与设计。SM3560I可以根据收集的光线强度数据来调整液晶或者键盘背景灯的亮度。利用它的高分辨率可以探测较大范围的光强度变化。
       光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
       以下是各种环境照度值：单位lux

黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。

[SM3560I]I2C接口光照度传感器连接示意图


特别提示


因单片机的种类多、用户对程序的开发能力各不相同，本产品不提供编程技术支持，请用户下载资料包自行研究BH1750B芯片手册及例程！

应用方案

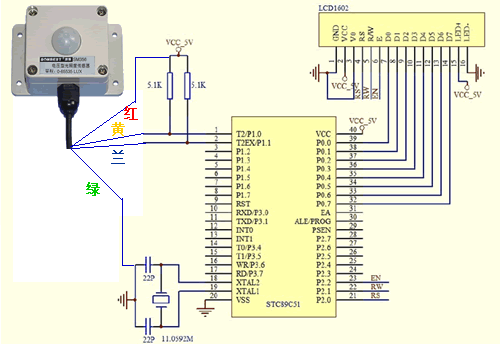

如下图所示，与单片机连接时，建议DATA、SCK都要有上拉电阻，上拉电阻可以为5.1k到10k之间的任意电阻。

[SM3560I]I2C接口光照度传感器应用方案

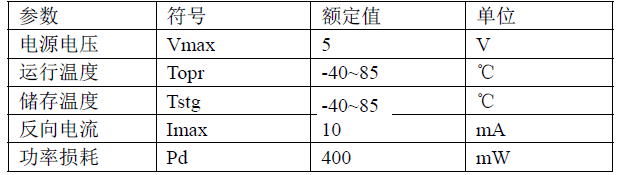

技术参数


      SM3560I，光照度，传感器，I2C

接口说明

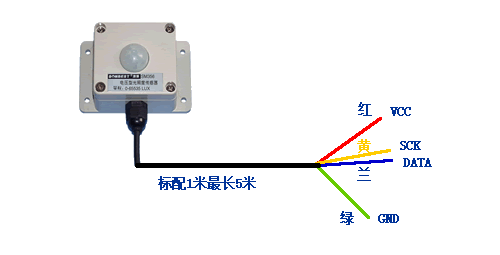

设备自带1个接口4芯线， 如右图所示： 供电电压建议为5V ：

I2C,光照度,传感器,BH1750

通讯协议


产品基于I2C通讯协议，详细请看手册

外形尺寸


         [SM3560I]I2C接口光照度传感器,BH1750FVI
