产品介绍

    SM3810M风管式温湿度变送器为可远距离传输的温湿度变送器，采用4-20mA/0-5V/RS485等工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
    本产品可应用于(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。

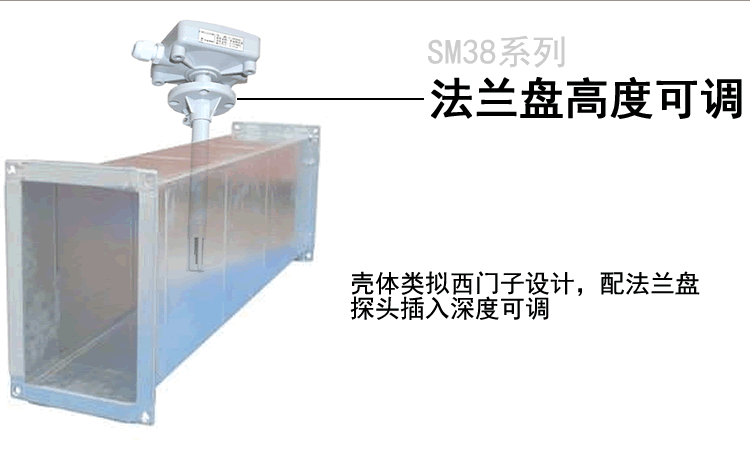

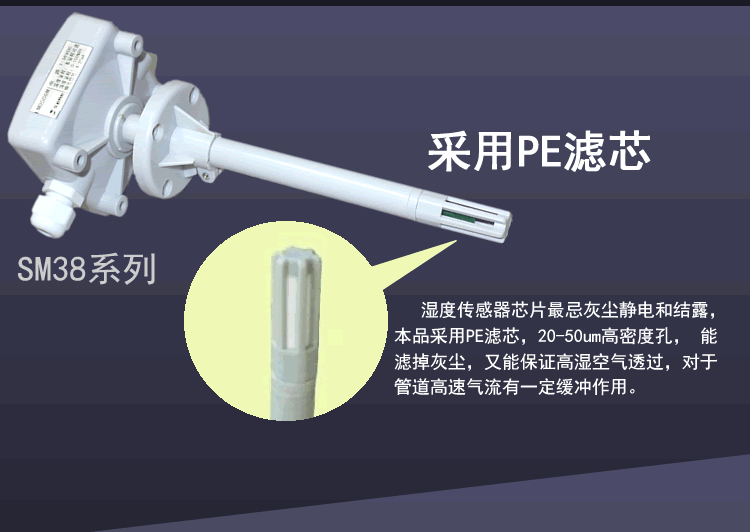

    本产品为新一代温湿度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用风管式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

特点与特色

一、温度及湿度隔离，隔离电压等级高达2500V

二、DC6-24V宽电压供电

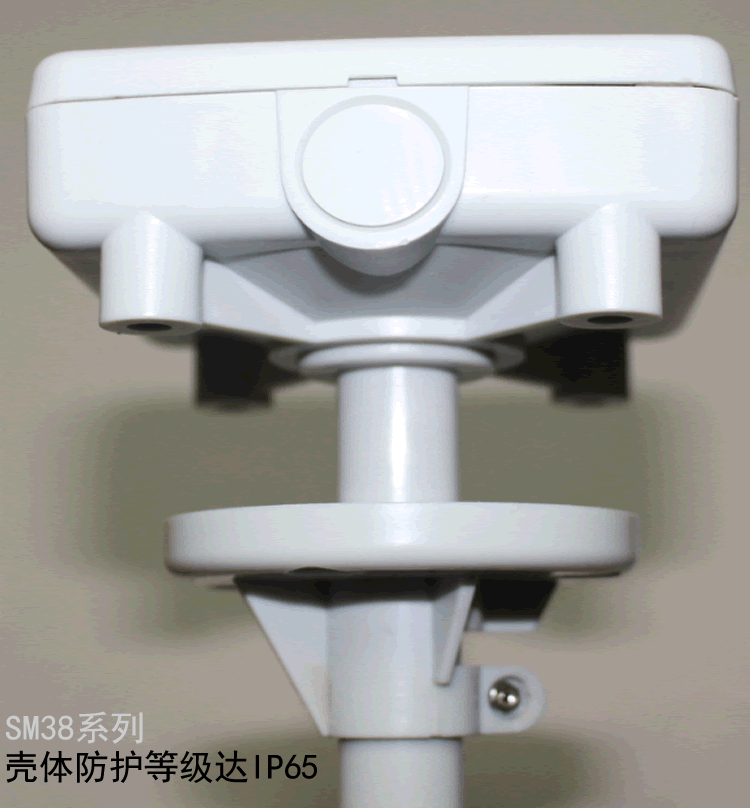

三、采用防护设计，防护等级高达IP65

四、采用专用电流源芯片，一致性好，精度高

五、温度范围用户通过拔码开关调节

技术参数



参数	技术指标
温度测量范围	-40℃-60℃ | -20℃-80℃ | 0℃-50℃(由跳线更改量程）

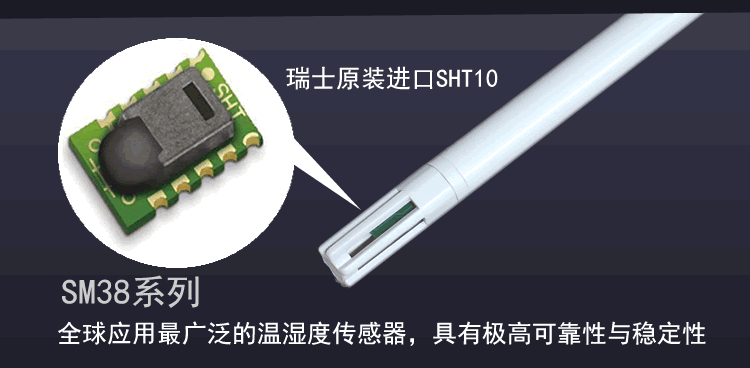

内置传感器	SHT10
显示测湿范围	0~100%RH
湿度测量精度	±4.5%FKD @25℃
温度测量精度	2%FKD
带载能力	12V 供电 600Ω  24V 供电 1.2KΩ
通讯端口	RS485，可选配RS232
输出接口	双路隔离4-20mA 电流
耗电	<200mA
存储温度	-40 -85℃
运行环境：	-40℃～+85℃
外形尺寸	见尺寸图

接口说明
设备自带两个接口，一个是传感器接口，一个是电压接口。如右图所示：左边为电压输入端，右边为温湿度传感器。

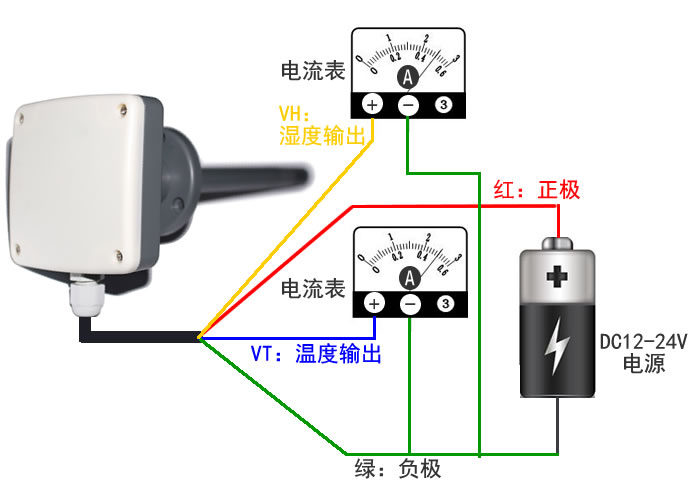

接线说明：

本设备温度与湿度电压输出共地，供电电压建议为DC12-24V之间。具体颜色与引脚定义如下表所示：

标号	说明	线色	技术说明
V+	供电电源正	红色	DC12-24V输入电压正极
V-	供电电源负	绿色	DC12-24V输入电压负极
H+	湿度输出正	黄色	湿度DC4-20mA
T+	温度输出正	兰色	温度DC4-20mA

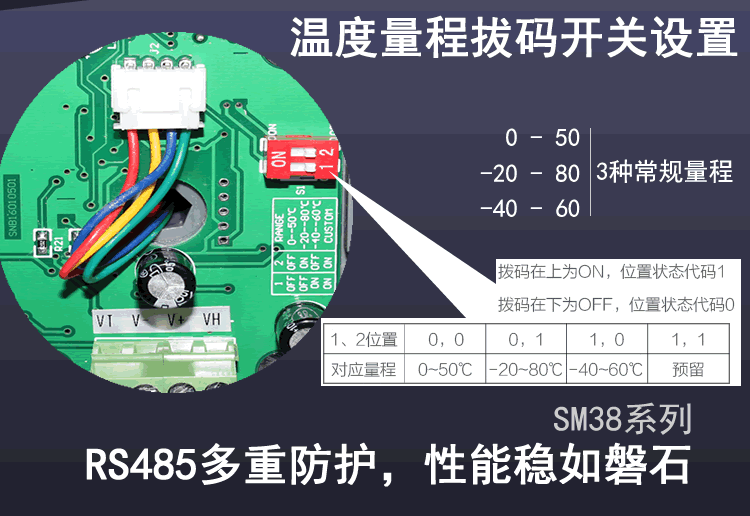

拨码开关		温度测量范围
段1	段2
0	0	0--50℃
0	1	-20--80℃
1	0	-40--60℃
1	1	custom

默认温度测量范围为0--50℃。
   因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度或湿度数值的关系。

本设定的温度检测量程为0-100，那电流与湿度的关系如下表所示：若，温度满量程记为HA，读出的电流值为AR,那实际对应的温度值HR为：
HR=（AR-4）*HA/16 ，则常用数据可列表如下：

读出电流值(mA)	读出湿度值(100%RH)	计算过程
4	0	(4-4)*100/16
8	25	(8-4)*100/16
12	50	(12-4)*100/16
16	75	(16-4)*100/16
20	100	(20-4)*100/16

比如设定的温度测量范围为:-20至80℃,那电流与温度的关系如下表所示: 若，温度满量程记为TA，读出的电流值为AR,那实际对应的湿度值TR为：TR=（AR-4）*TA/16-20

读出电流值(mA)	读出温度值(℃)	计算过程
4	-20	(4-4)*100/16-20
8	5	(8-4)*100/16-20
10	17.5	(10-4)*100/16-20
12	30	(12-4)*100/16-20
16	55	(16-4)*100/16-20

推荐测试套件

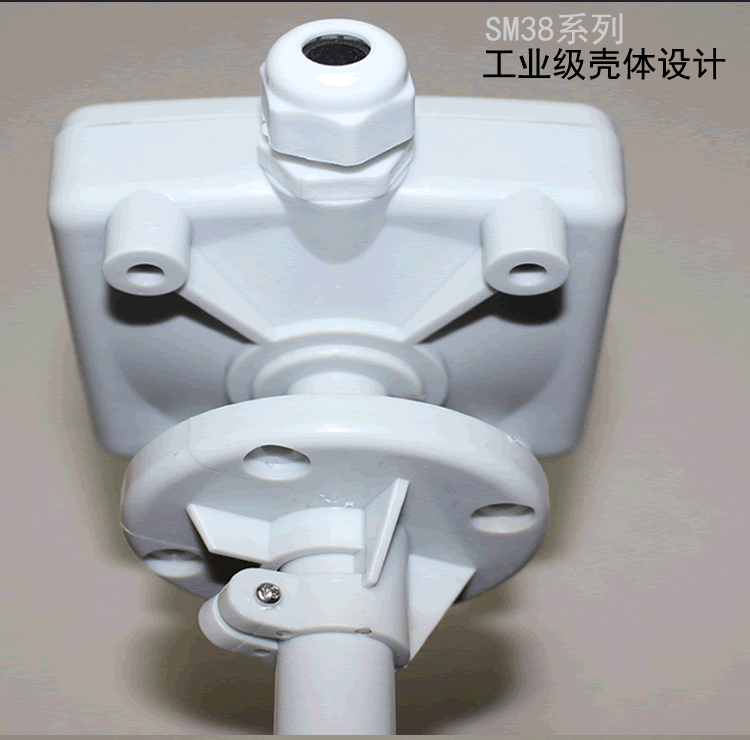

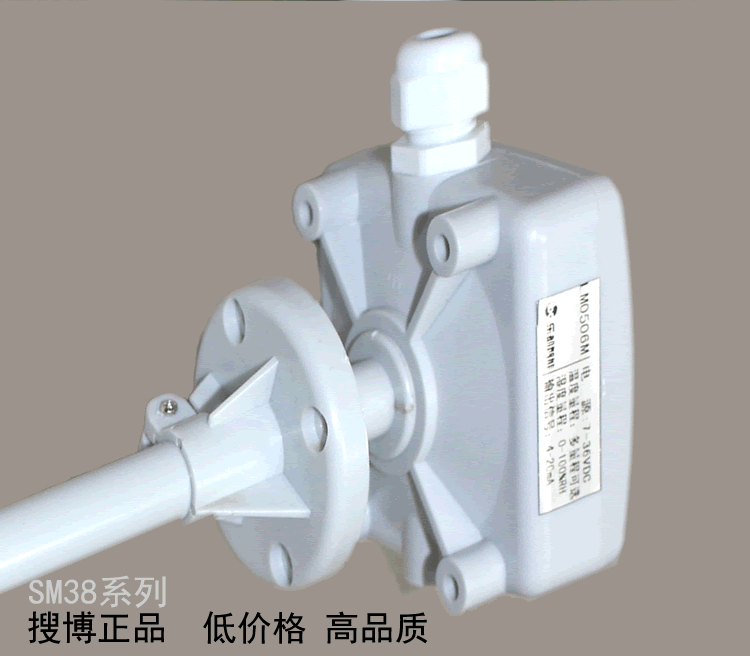

实物照片

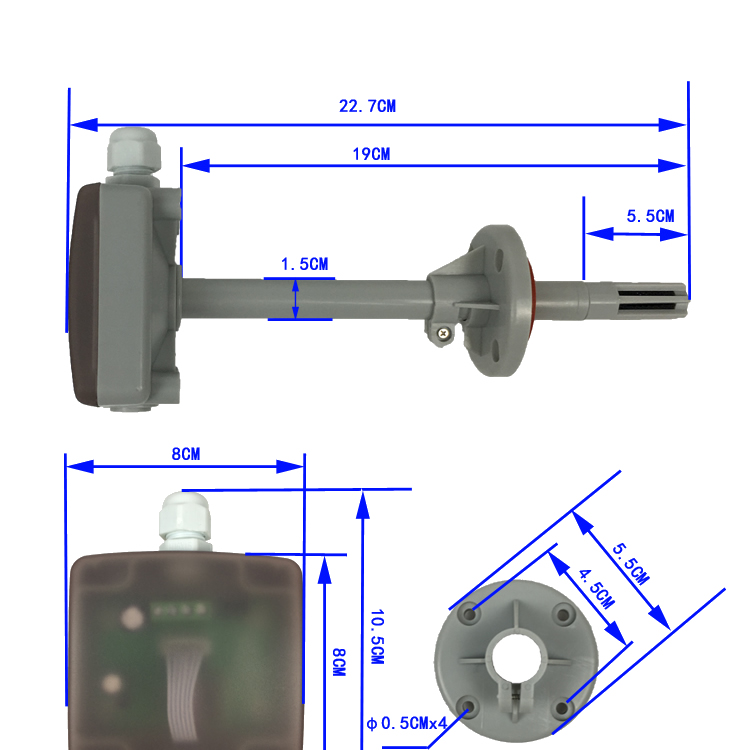

外形尺寸
