产品介绍

SM3810V（0-10V） 温湿度变送器为可远距离传输的温湿度变送器，采用DC0-5V工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
        本产品可应用于(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。

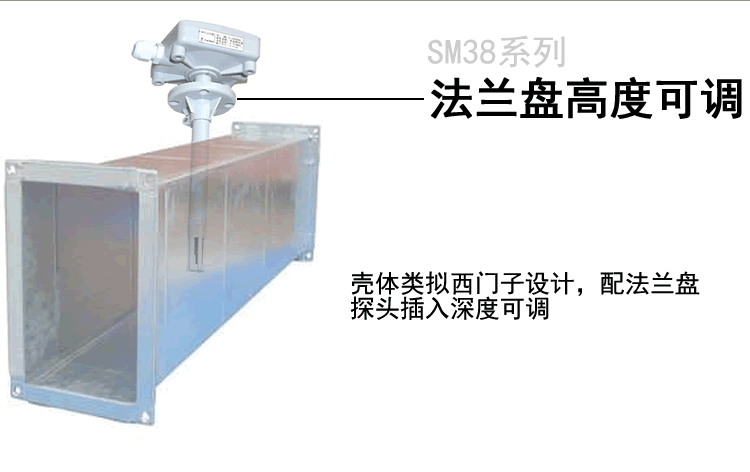

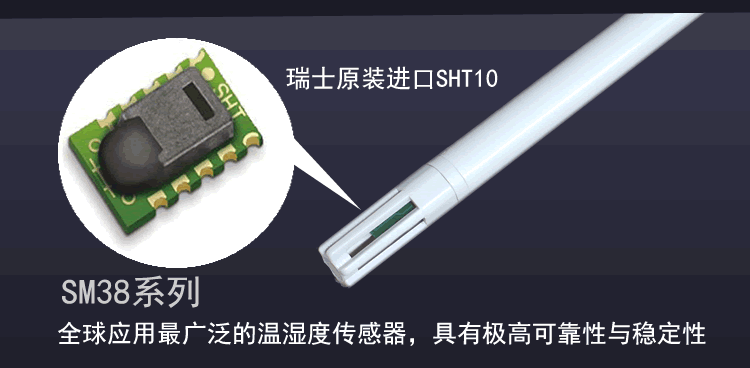

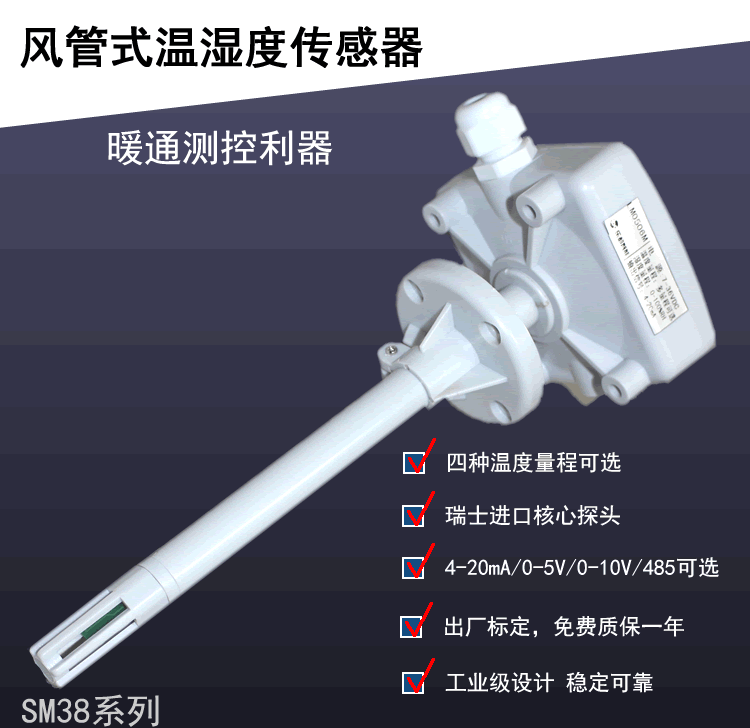

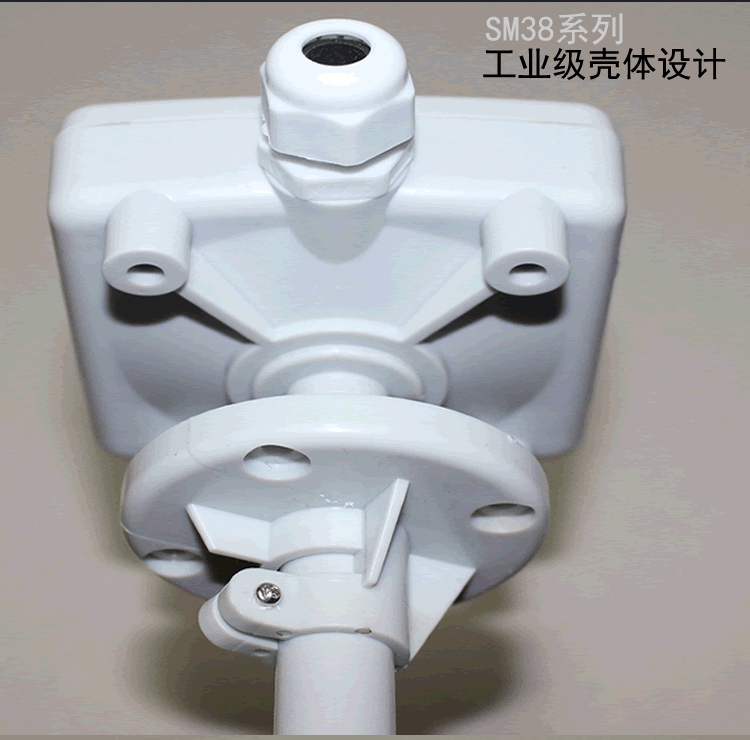

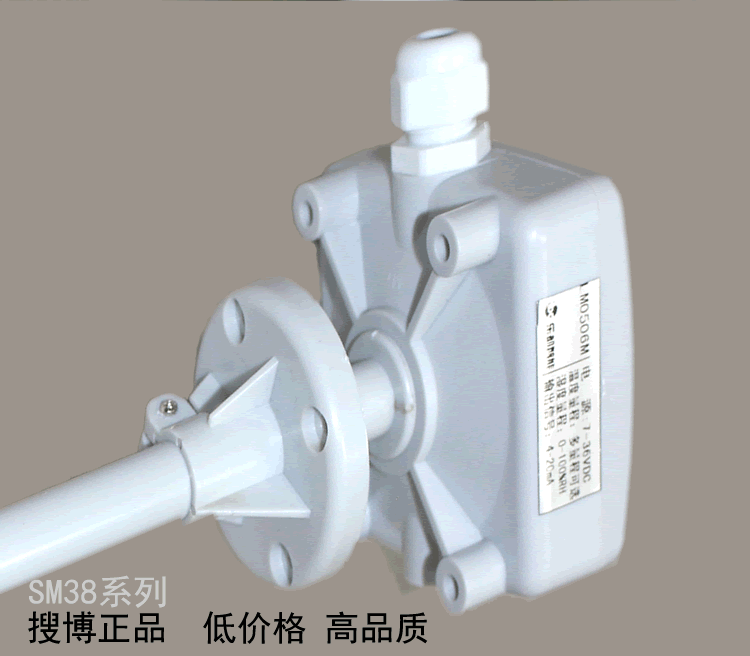

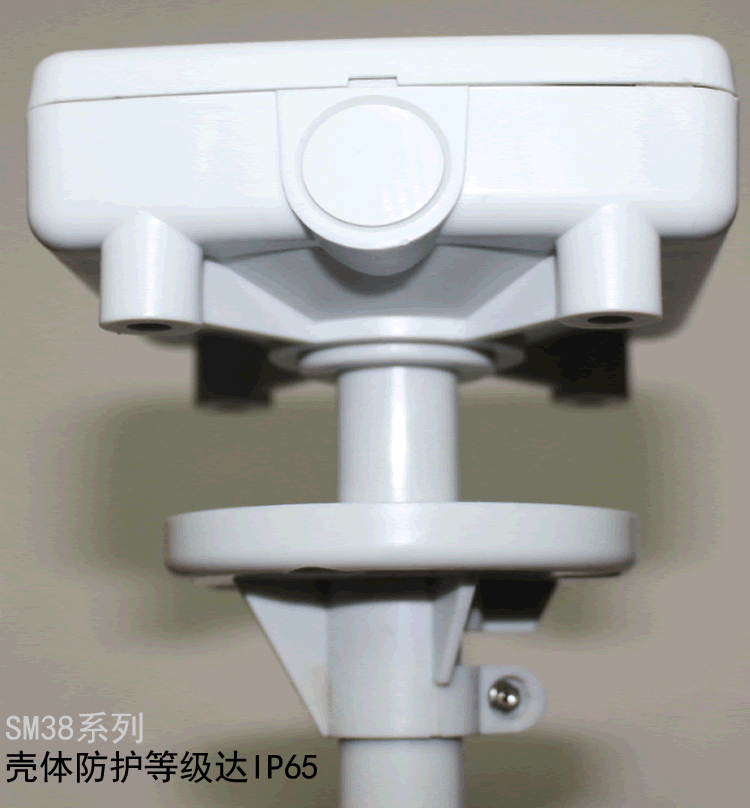

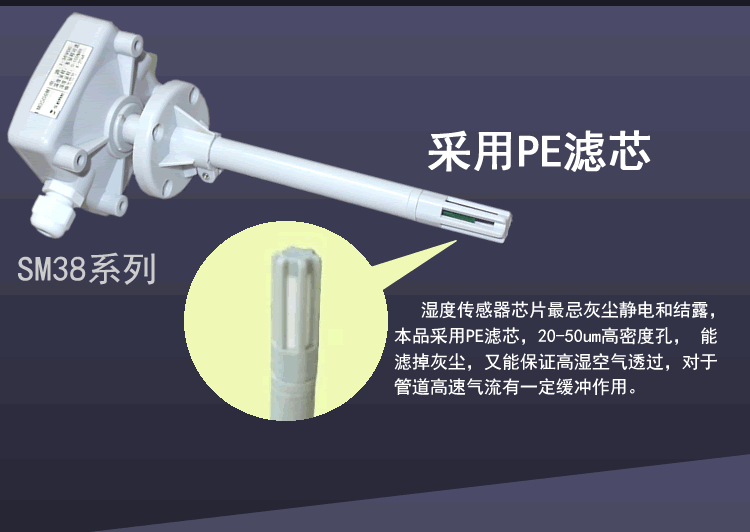

       本产品为新一代温湿度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用一体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

技术参数

参数	技术指标
温度测量范围	-40℃-60℃ | -20℃-80℃ | 0℃-50℃(由跳线更改量程）
显示测湿范围	0~100%RH
测湿精度	3%FDS
供电电源	DC12-24V
输出接口	DC0-10V
耗电	<2W
存储温度	-30 - 85℃
运行环境：	-30℃～+80℃
外形尺寸	见尺寸图

接口说明

设备自带两个接口，一个是传感器接口，一个是电压接口。如右图所示：左边为电压输入端，右边为温湿度传感器。
接线说明：

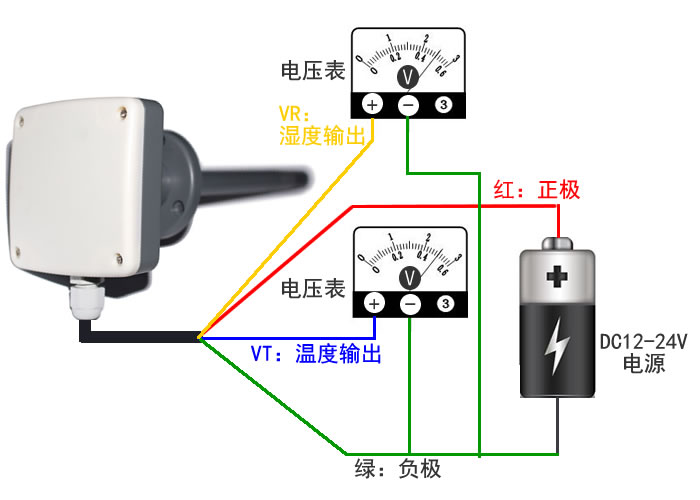

左边电压接口会引出一根0.5米左右的4芯线方便用户测试。本设备温度与湿度电压输出共地，供电电压建议为DC12-24V之间。具体颜色与引脚定义如下表所示：

标号	说明	线色	技术说明
V+	供电电源正	红色	DC12-24V输入电压正极
V-	供电电源负	绿色	DC12-24V输入电压负极
H+	湿度输出正	黄色	湿度DC0-10V对应0-100%RH
T+	温度输出正	兰色	温度DC0-10V对应-30-80℃

意义如下：

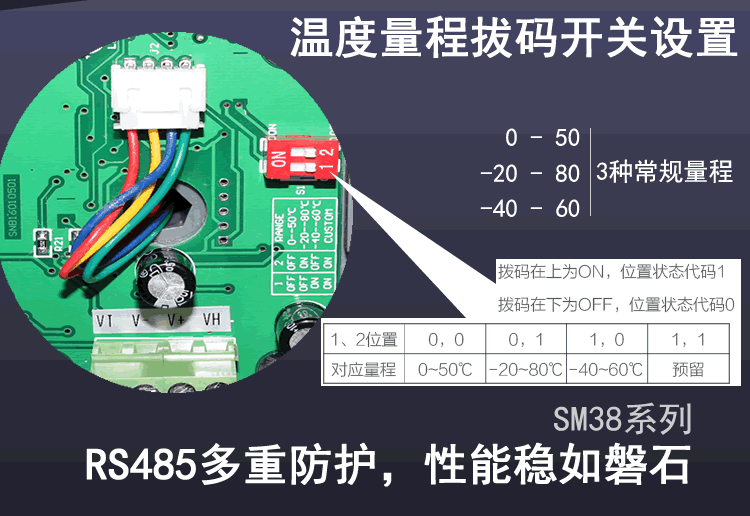

拨码开关		温度测量范围
段1	段2
0	0	0--50℃
0	1	-20--80℃
1	0	-40--60℃
1	1	custom

默认温度测量范围为0--50℃。
     本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：
HR=AR*HA/10 ，则常用数据可列表如下：

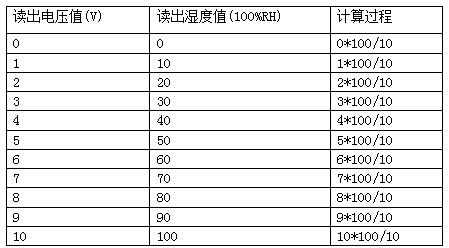

读出电压值(V) 读出湿度值(100%RH) 计算过程

比如设定的温度测量范围为:-20至80℃,那电压与温度的关系如下表所示: 若，温度满量程记为TA，读出的电压值为AR,那实际对应的湿度值TR为：
TR=AR*TA/10-20

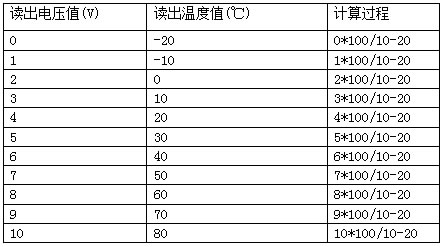

         读出电压值(V) 读出温度值(℃) 计算过程

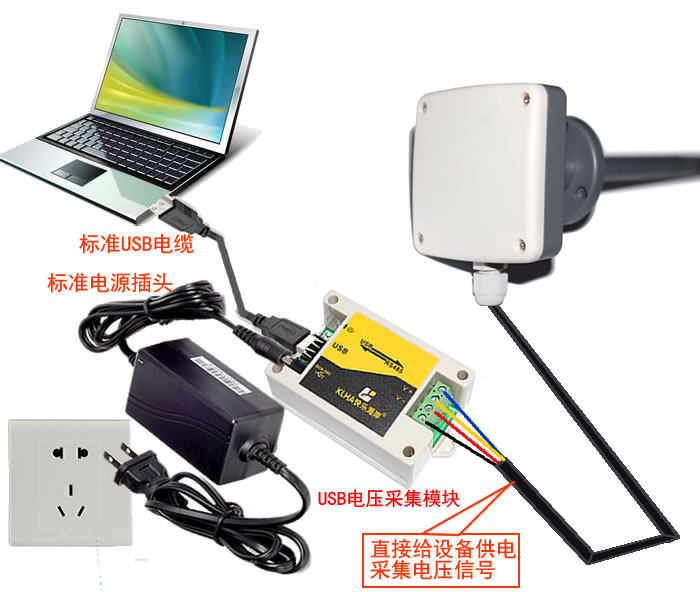

推荐测试套件
