SM6332BPM2.5 PM10传感器又称作为粉尘传感器，SM6390B-PM 使用激光散射原理，能够得到空气中0.3 ～ 10 微米悬浮颗粒物的PM2.5和PM10浓度。使用进口激光器与感光部件，体积小，数据稳定可靠；内置风扇，数字化输出，集成度高。

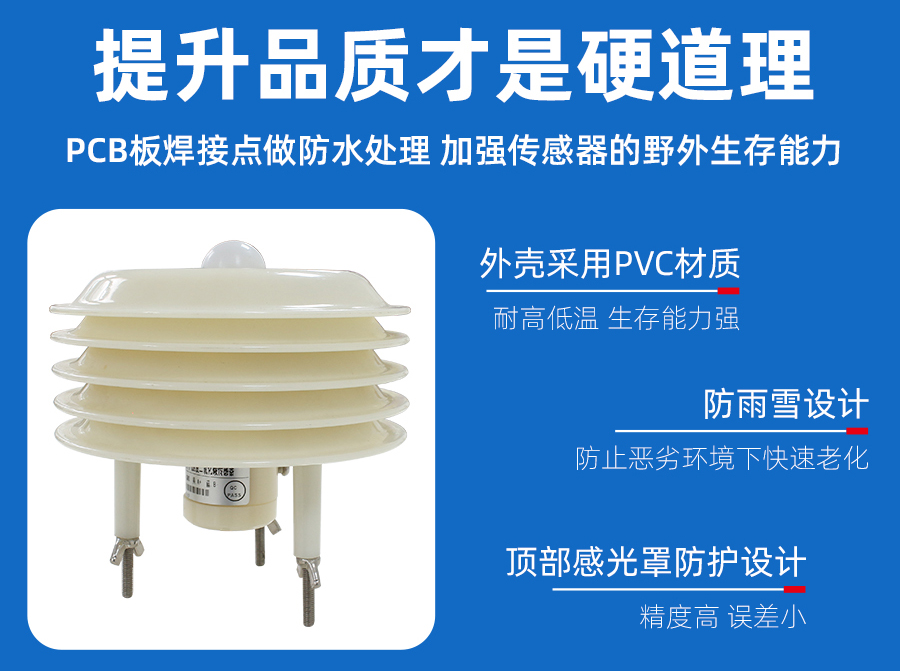

    小型气象站百叶箱式粉尘传感器为RS485总线式传感器，是针对气象环境监测而设计的专用传感器，内置核心传感器全部为优质器件。仪器能够连续监测粉尘浓度，值都转换成MODBUS-RTU标准电信号传输给关联设备。
    应用领域： PM2.5检测仪、净化器、新风机、过滤系统、气象等。

技术参数

技术参数	参数值
品牌	SONBEST/搜博
PM2.5测量范围	0~999ug/m3
PM2.5测量误差	±15%和±10ug/m3最大值 @25℃
PM10测量范围	0~1999ug/m3
PM10测量误差	±15%和±35ug/m3最大值 @25℃
通讯接口	RS485
默认波特率	9600 8 n 1
供电电源	DC9~24V 1A
运行环境温度	-40~80°C
运行环境湿度	5%RH~90%RH

外形尺寸

产品接线

    任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线，接好线确认无误后再通电使用。

编号	引线颜色	标号	说明
1	红色	V+	电源正极
2	绿色	V-	电源负极
3	黄色	A+	RS485 A+
4	兰色	B-	RS485 B-

典型应用

RS485型：通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 02 C4 0B 。

地址	功能码	起始地址	数据长度	校验码
01	03	00 00	00 02	C4 0B

    对于正确的问询帧，设备会响应数据：01 03 04 00 79 00 7A AA 09 ,响应格式：

地址	功能码	长度	数据1	数据2	校验码
01	03	04	00 79	00 7A	AA 09

    数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
2. 数据地址表

组态地址	寄存器地址	寄存器说明	数据类型	值范围
40001	00 00	PM2.5寄存器	只读	0~65535
40002	00 01	PM10寄存器	只读	0~65535
40101	00 64	型号编码	读/写	0~65535
40102	00 65	测点总数	读/写	1~20
40103	00 66	设备地址	读/写	1~249
40104	00 67	波特率	读/写	0~6
40105	00 68	通讯模式	读/写	1~4
40106	00 69	协议类型	读/写	1~10

清单与实物
