SM7590B采用工业通用标准RS485总线 MODBUS-RTU协议接口，方便接入PLC，DCS等各种仪表或系统，用于监测二氧化碳,温度,湿度,光照度,噪声等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

技术参数	参数值
品牌	SONBEST/搜博
CO2测量范围	0~5000ppm
CO2测量精度	±100ppm
温度测量范围	-30℃~80℃
温度测量精度	±0.5℃ @25℃
湿度测量范围	0~100%RH
湿度测量精度	±3%RH @25℃
光照测量范围	0~65535Lux
光照最大允许误差	±7%
光照重复性测试	±5%
光照感光体	进口数字式
波长测量范围	380nm~730nm
噪声测量范围	30~130DB
噪声测量精度	±3%
通讯接口	RS485
默认波特率	9600 8 n 1
供电电源	DC6~24V 1A
运行环境温度	-40~80°C
运行环境湿度	5%RH~90%RH

外形尺寸

产品接线

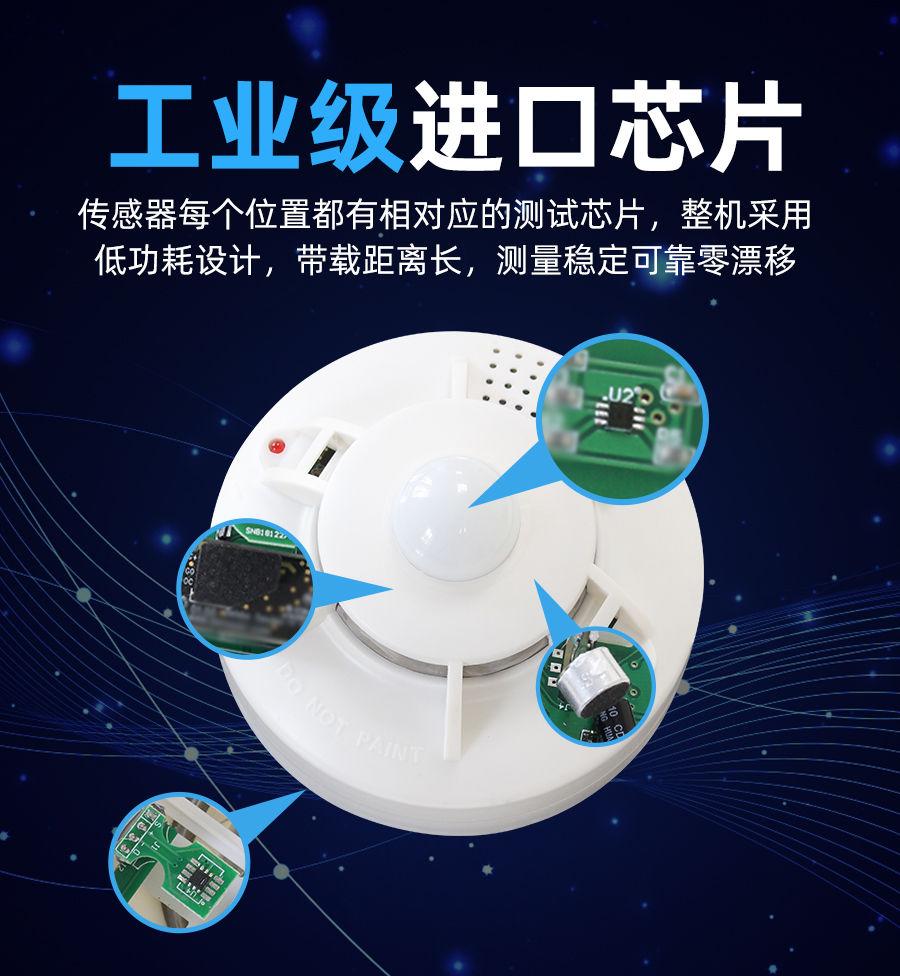

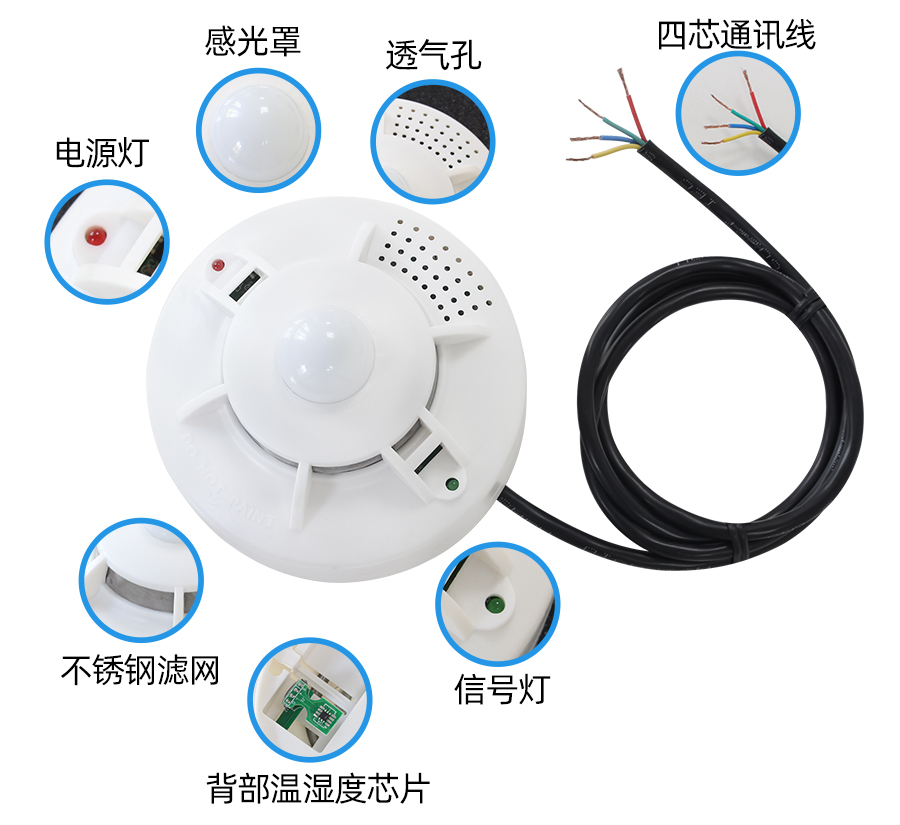

特色与细节

应用方案

典型应用

RS485型：通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 05 85 C9 。

地址	功能码	起始地址	数据长度	校验码
01	03	00 00	00 05	85 C9

    对于正确的问询帧，设备会响应数据：01 03 0A 00 79 00 7A 00 7B 00 7C 00 7D 15 10 ,响应格式：

地址	功能码	长度	数据1	数据2	数据3	数据4	数据5	校验码
01	03	0A	00 79	00 7A	00 7B	00 7C	00 7D	15 10

    数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
    当值为负数时，数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值，前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=（62999-65535）/100=-25.36。
2. 数据地址表

组态地址	寄存器地址	寄存器说明	数据类型	值范围
40001	00 00	二氧化碳寄存器	只读	0~65535
40002	00 01	温度寄存器	只读	0~65535
40003	00 02	湿度寄存器	只读	0~65535
40004	00 03	光照度寄存器	只读	0~65535
40005	00 04	噪声寄存器	只读	0~65535
40101	00 64	型号编码	读/写	0~65535
40102	00 65	测点总数	读/写	1~20
40103	00 66	设备地址	读/写	1~249
40104	00 67	波特率	读/写	0~6
40105	00 68	通讯模式	读/写	1~4
40106	00 69	协议类型	读/写	1~10
40107	00 6A	时间间隔	读/写	0~36000



清单与实物
