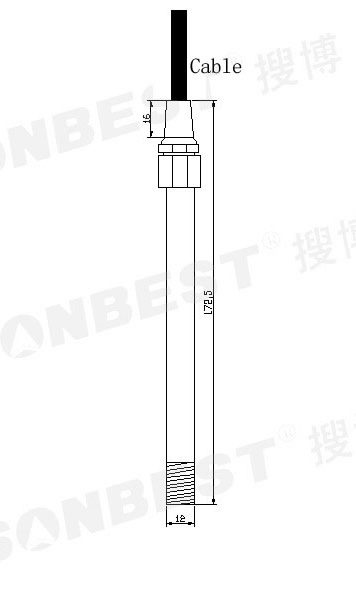

SLHT10包括SLHT10-1、 SLHT10-2、SLHT10-3共3种型号。加长防护型数字温湿度传感器常用于管道温湿度测量,其探杆式结构,可深入设备内部测量。产品配1米线长,最长支持50米,用户有长线要求可订制。
用户编程请参考瑞士SHT原厂说明书及我司提供的资料包。接线及使用电源请严格按照说明操作。切记接线正确并检查后再通电。
参数 | SLHT10 |
供电电压 | 2.4-5.5V |
测温范围 | -40 +85℃ |
测温精度 | ±3℃或±0.4℃或±0.5℃ |
测湿范围 | 0-100%RH |
测湿精度 | ±1.8%或 ±3%或±4.5% RH |
功耗 | 80μW(12位测量,1次/s); |
引线颜色 | 标号 | 时钟信号 | 备注 |
红色 | VDD | 电源 | |
绿色 | GND | 地 | |
蓝色 | DATA | 数据输出 | 需接3-10k上拉电阻 |
黄色 | SCK | 时钟信号 |
使用说明与单片机连接,请参照如下电路:
型号 | 内置芯片 |
SLHT10-1 | SHT10 |
SLHT10-2 | SHT11 |
SLHT10-3 |
SHT15 |
