[SM3810V]电压型风管式温湿度传感器0-5V

产品介绍

SM3810V(0-5V）温湿度变送器为可远距离传输的温湿度变送器，采用DC0-5V工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应用于(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用一体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

技术参数

参数	技术指标
温度测量范围	-40℃-60℃ \| -20℃-80℃ \| 0℃-50℃(由跳线更改量程）
显示测湿范围	0~100%RH
测湿精度	3%FDS
供电电源	DC6-24V
输出接口	DC0-5V
耗电	<2W
存储温度	-30 - 85℃
运行环境：	-30℃～+80℃
外形尺寸	见尺寸图

接口说明

设备自带两个接口，一个是传感器接口，一个是电压接口。如右图所示：左边为电压输入端，右边为温湿度传感器。
接线说明：

左边电压接口会引出一根0.5米左右的4芯线方便用户测试。本设备温度与湿度电压输出共地，供电电压建议为DC12-24V之间。具体颜色与引脚定义如下表所示：

标号	说明	线色	技术说明
V+	供电电源正	红色	输入电压正极
V-	供电电源负	绿色	输入电压负极
H+	湿度输出正	黄色	湿度电压输出
T+	温度输出正	兰色	温度电压输出

本产品采用工业通用的电压信号输出的方式，下图为典型的应用接线示意图。其中V-为电压源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与VH+之间为湿度信号电压输出；V-与VT+之间为温度信号电压输出。
温度值设置
如右图所示，拨码开关拨至 “ON”表示 “1” ，拔向数字一侧表示“0”，代表
意义如下：

拨码开关		温度测量范围
段1	段2	温度测量范围
0	0	0--50℃
0	1	-20--80℃
1	0	-40--60℃
1	1	custom

默认温度测量范围为0--50℃。
本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：
HR=AR*HA/10 ，则常用数据可列表如下：
读出电压值(V) 读出湿度值(100%RH) 计算过程

输出为模拟量，电压分别对应设定的满量程。下面分别介绍电压与具体温度和湿度数值的关系。
本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：
HR=AR*HA/5 ，则常用数据可列表如下：

读出电压值(V)	读出湿度值(100%RH)	计算过程
0	0	0*100/5
1	20	1*100/5
2	40	2*100/5
3	60	3*100/5
4	80	4*100/5
5	100	5*100/5

设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若，温度满量程记为TA，读出的电压值为AR,那实际对应的湿度值TR为：
TR=AR*TA/5-30

读出电压值(V)	读出温度值(℃)	计算过程
0	-30	0*110/5-30
1	-8	1*110/5-30
2	14	2*110/5-30
3	36	3*110/5-30
4	58	4*110/5-30
5	80	5*110/5-30

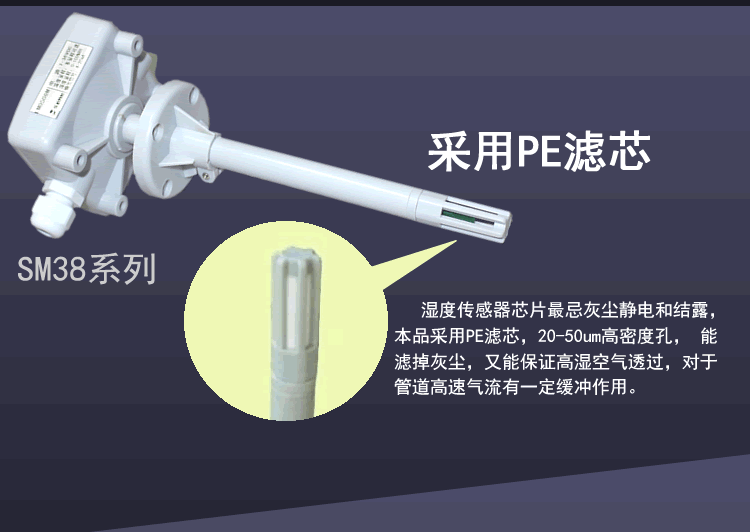

实物照片

搜博

产品型号：SM3810V / 上海搜博实业有限
