产品介绍

       SM5110B系列产品，包括SM5110B-1、 SM5110B-2、SM5110B-3等共3种型号。SM5110系列产品采用瑞士高精度温湿度及带过压保护的RS485输出接口，使用工业领域广泛应用的MODBUS-RTU协议，实现长距离传输，多点同时检测功能。产品具有测量准确，工作稳定，使用寿命长等特点。是温湿度网络化集中监控的最好选择。
         本产品可用于仓库，实验室，工厂，车间，博物馆，档案室，医院，宾馆酒店，生活小区，石油化工基地，发电厂，核电站，变电站，农业研究基地，卫生防疫站，环保部门等有温湿度监测需求的场所。
        为便于工程组网及工业应用，本传感器采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。

产品特色

1. 采用进口传感器，精度高
2. RS485总线，通讯距离最长达1000米
3. 指令简单
4. 墙壁壁挂式安装
5. 6-24V宽电源供电
6. 组网方案，每个传感器都有一个地址，可任意设置地址
7. 高性价比

技术参数

应用方案

接口说明

1．RS485接口
            接口其引脚定义如下,产品自身不带引线，以下引线颜色为区别建议用户使用颜色。

配件清单

设备地址设置

        在实际应用中，有时需要多机联网使用，联网中的设备地址不能相同，故用户更改设备地址，地址范围为0-15。本设备设备地址的更改是通过拔码开关S2来实现的。拨码开关拨至 “ON”表示 “0”，拔向数字侧为“1”，拔码开关S1的1-4段与地址的关系如下表所示：
拔码开关S2(拨码开关上所标数字为段位号) 设备地址
                          段4     段3    段2       段1
                            0        0        0          1                  1
                            0        0        1          0                  2
                            0        0        1          1                  3
                           …       …      …        …
                            1        1        1         1                 15
默认设备地址为1，拔码位置如上图所示。
注意 : 必须重新启动设备(断电)新的设备地址的设置才能够生效

图地址为1

通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。

基本命令格式：

[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]

意义如下：

A、设备地址：设备地址范围为1-15,可由内置拨码开关设置，当不知道设备地址时，可用此通用查询地址进行查询。

B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。

C、起始地址：查询或操作寄存器起始地址。

D、数据长度：读取的长度。

E、CRC校验：CRC16校验，高位在前，低位在后。

1）读取数据(功能码为0x03 )

[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]

注：数据长度为2字节。

设备响应：

[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]

响应数据意义如下：

A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。

B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。

例如：查询1号设备上温湿度传感器数据：

发送： 01 03 00 00 00 02 C4 B

回应： 01 03 04 06 AC 0C E6 BE 10

上例回复数据中：01表地址1，04表数据长度为4个字节，由于测点数据长度占两个字节，比如第一个数据为06 AC, 折成10进制即为：1708,因模块分辨率为0.01,该值需除以100,即实际值为17.08度，同理：0C E6为第2路值，十进制数据为：3302，湿度值为33.02%RH.

2）查询设备地址（功能号：0x03 ）

若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。

发送命令格式：

[设备地址：0xFA][命令号:0x03] [00 00 01] [CRC16]

说明：

A、设备地址0xFA为通用设备查询地址。

B、00 00 01为十六进制数，为固定值,不可更改。

比如查询当前设备地址，命令为 FA 03 00 00 00 01 91

设备响应: 01 03 02 06 9E 00 4C

设备响应格式：[设备地址][命令号] [数据长度:2字节] [随机字节：2字节] [CRC16]


外形尺寸

产品选型

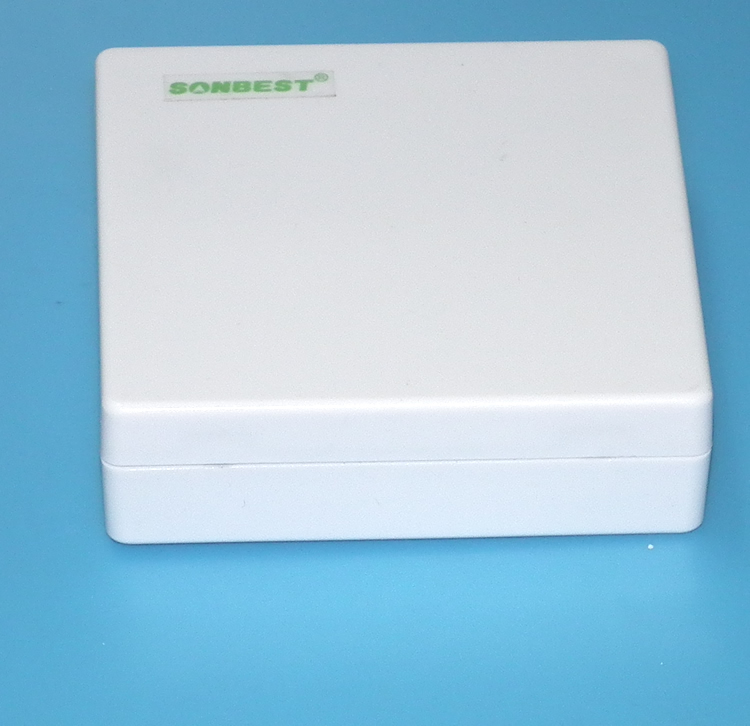

产品照片

关键词： SM5110B、壁挂式、温湿度、变送器、RS485、MODBUS、RTU、高精度、数字式， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
