产品概述
SM6391V温湿度、大气气压传感器为可远距离传输的温湿度、大气气压变送器，采用DC0-5V工业通用接口，可直接接入各种显示仪表，实现温湿度、大气气压监测。
本产品可应用于(1)SMT行业温湿度大气气压数据监控 (2) 电子设备厂温湿度大气气压数据监控(3) 冷藏库温湿度大气气压监测(4) 仓库温湿度大气气压监测 (5) 药厂GMP监测系统(6) 环境温湿度大气气压监控(7) 电信机房温湿度大气气压监控 (8) 其它需要监测温湿度大气气压的各种场合等。
SM6391V小型气象站百叶箱式多功能传感器为电压型传感器.是针对农业或气象环境监测而设计的专用传感器，内置核心传感器全部为优质器件。仪器能够连连续测环境温湿度大气气压环境参数。
技术参数
|
参数 |
技术指标 |
|
温度测量范围 |
-30℃~80℃ |
|
湿度测量范围 |
0~100%RH |
|
大气气压测量范围 |
300-1100hPa |
|
温度精度 |
0.5℃ |
|
湿度精度 |
4.5%FDS |
|
气压精度 |
±3hPa |
|
供电电源 |
DC6-24V |
|
输出接口 |
DC0-5V |
|
耗电 |
<2W |
|
存储温度 |
-30 - 85℃ |
|
运行环境： |
-30℃～+80℃ |
|
外形尺寸 |
见尺寸图 |
接口说明
设备自带1个8芯接口。电路板上接线座标号为J8。
引脚定义如下表所示：
|
标号 |
颜色 |
说明 |
技术说明 |
|
V+ |
红色 |
供电电源正 |
电压正极 |
|
H |
黄色 |
湿度输出正 |
湿度DC0-5V对应0-100%RH |
|
T |
蓝色 |
温度输出正 |
温度DC0-5V对应-30-80℃ |
|
R |
|
暂未使用 |
|
|
G |
|
暂未使用 |
|
|
Q |
绿色 |
气压输出 |
气压DC0-5V对应300-1100hPa |
|
V- |
黑色 |
供电电源负 |
电压负极 |
若出厂有引线，接线顺序及颜色是引线上的标签为准。

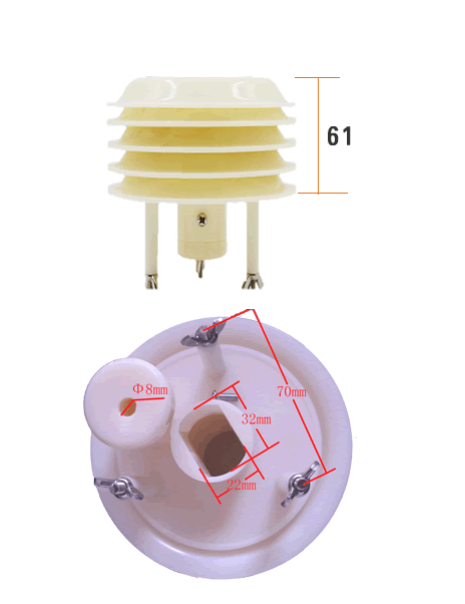

外形尺寸
数据计算与分析
湿度计算
输出为模拟量，电压分别对应设定的满量程。下面分别介绍电压与具体温度和湿度数值的关系。
本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：
HR=AR*HA/5 ，则常用数据可列表如下：
|
读出电压值(V) |
读出湿度值(100%RH) |
计算过程 |
|
0 |
0 |
0*100/5 |
|
1 |
20 |
1*100/5 |
|
2 |
40 |
2*100/5 |
|
3 |
60 |
3*100/5 |
|
4 |
80 |
4*100/5 |
|
5 |
100 |
5*100/5 |
温度计算
比如设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若，温度满量程记为TA，读出的电压值为AR,那实际对应的湿度值TR为：
TR=AR*TA/5-30
|
读出电压值(V) |
读出温度值(℃) |
计算过程 |
|
0 |
-30 |
0*110/5-30 |
|
1 |
-8 |
1*110/5-30 |
|
2 |
14 |
2*110/5-30 |
|
3 |
36 |
3*110/5-30 |
|
4 |
58 |
4*110/5-30 |
|
5 |
80 |
5*110/5-30 |
大气气压计算
设备的测量范围为:300至1100百帕,那电压与气压的关系如下表所示:
若， 满量程记为PR=1100-300=800hPa，读出的电压值为VR,那实际对应的气压值TR为：
TR= VR * PR/5 +300
比如当前测量的气压值电压输出为4.35V，那对应的气压值为：
TR= (1100-300) *(4.4/5)+300=800*0.88+300=1004 hpa
配件清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
百叶箱式电压型温湿度、大气气压传感器 |
SM6391V |
1台 |
标配 |
