SM7620B RS485 不锈钢风管温湿度传感器

产品型号:SM7620B  / 上海搜博实业有限

SM7620B RS485 不锈钢风管温湿度传感器

天猫购买 京东购买
淘宝购买 速 卖 通

概述


SM7620B风管式温湿度传感器,配合美国专用温湿度传感器及RS485总线技术,基于工业用MODBUS-RTU协议,实现低成本温湿度状态在线监测的实用型一体化传感器,   本传感器可应(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂 GMP 监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8)宾馆温湿度监控(9)档案室温湿度监控(10)智能家居温湿度监控(9) 其它需要监测温湿度的各种场合等。 为便于工程组网及工业应用,本传感器采用工业广泛使用的 MODBUS-RTU 通讯协议,支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。

技术参数


参数 技术指标
温度测量范围 -35~85℃
测温精度 ±0.3%(@25℃)
湿度测量范围 0~100%RH
测湿精度 ±3%FSD(@25℃)
供电电源 DC6~24V
输出接口 RS485
耗电 <2W
运行环境: -40℃~+80℃
外形尺寸 参考安装尺寸图


接口说明


接线说明:
本设备电源与温度中间接入电流表,供电电压建议为DC12-24V之间。具体颜色与引脚定义如下表所示:
符号 颜色 说明
V+ 红色 电源正极
V- 绿色 电源负极
A+ 黄色 RS485 A+
B- 蓝色 RS485 B-

本产品采用工业通用的电流信号输出的方式,上图为典型的应用接线示意图。其中V-为电压源及电源的公用脚。

使用说明


     设备所有操作或回复命令都为 16 进制数据。默认通讯波特率:9600,8,n,1。
基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2 字节][CRC16校验]
意义如下:
A、设备地址:设备地址范围为 1-35,其中 250即0xFA为通用查询地址,当不知道设
备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如 3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC 校验:CRC16 校验,高位在前,低位在后。
1)读取数据(功能码为 0x03 )
[设备地址][03][起始地址:2字节][数据长度:2字节][CRC16校验]
注:数据长度为 2字节,SM3710 温湿度传感器值固定为 0x00 02
设备响应:
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16 校验]
响应数据意义如下:
A、返回的字节个数:表示数据的字节个数,也就是数据 1,2...n中的n的值。
B、数据1…N:各个传感器的测量值,每个数据占用两个字节。为整型数据,真实值
为此值除以100。
例如:查询1号设备上温湿度传感器数据:
发送:01 03 00 00 00 02 C4 0B
回应:  01 03 04 0B 1D 15 68 67 6F
上例回复数据中:01表地址1,04表数据长度为4个字节,由于测点数据长度占两个字
节,比如第一个数据为0B 1D, 折成10进制即为:2845,因模块分辨率为0.01,该值需
除以100,即实际值为28.45度,同理:15 68为第2路值,十进制数据为:5480,湿度
值为54.80%RH.
2)更改设备地址(功能号:0x06 辅助命令号:0x0B )
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0B] [00 00] [目标地址:占 1 个字节]
[CRC16]
说明:
A、目标地址:值范围为 1-35,目标地址与当前地址不能相同。
B、00 00 为十六进制数,为固定值,不可更改。
比如将设备地址 1,更改为2,则命令为:
01 06 B 00 00 02 A 2F
设备响应:02 25 01 02 90 06
设备响应格式:[设备地址][ 查询设备地址命令号] [数据长度:1字节] [随机字节:
1字节] [CRC16]
比如:02 25 01 18 11 CD 表明更主后当前设备地址为02 。
3)查询设备地址(功能号:0x25 辅助命令号:0x02 )
若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设
备地址。
发送命令格式:
[设备地址:0xFA][命令号:0x25][ 辅助命令号:0x02] [00 00 01] [CRC16]
说明:
A、设备地址0xFA 为通用设备查询地址。
B、00 00 01 为十六进制数,为固定值,不可更改。
比如查询当前设备地址,命令为 FA 25 02 00 00 01 99 FE
设备响应: 02 25 01 18 11 CD
设备响应格式: [设备地址][命令号] [数据长度:1字节] [随机字节:1字节] [CRC16]
比如:02 25 01 18 11 CD 表明设备地址为 02 。
配件清单
序号 名称 型号 数量 备注
1 温湿度变送器 SM3710V-5V 1台 标配

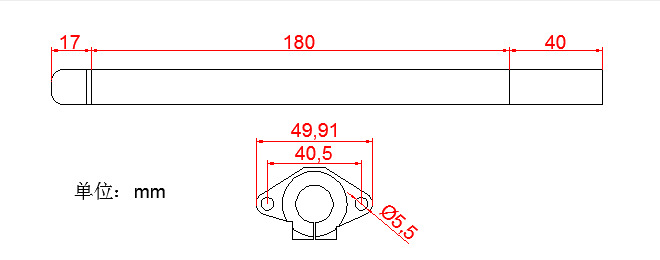

安装尺寸
