产品概况
SR3201B多通道土壤水分温度记录仪,配合8个RS485接口土壤水分温度传感器,基于工业通用MODBUS-RTU协议,实现低成本土壤水分温度状态在线监测和记录的实用型一体化仪器.
可多点定点测量土壤水分温度,即可测表层土壤,也可分层测量土壤水分和温度。能够对各类土壤进行长期定时监测记录,也可以实时快速测量和记录。
技术参数
参数 |
值 |
输入电压 |
DC9~24V,建议DC12V |
功率损耗 |
60mW (@DC12V) |
测温范围 |
-30~70℃ |
测量精度 |
0.5℃ |
测湿范围 |
0-100% |
分辨率 |
0.01℃ |
测量精度 |
±3%FSD |
输入通道数目 |
8通道土壤水分温度 |
存储空间 |
512kbit |
定时时间间隔 |
1-9900秒(1-12小时) |
工作环境 |
-20℃~85℃ 5~85%RH |
显示方式 |
液晶显示 |
存储温度 |
-20℃~70℃ |
波特率 |
9600 |
通讯端口 |
RS485 |
通讯方式 |
Modbus-RTU协议 |
信号输入 |
RS485传感器 |
重量 |
1kg±%10 |
测量原理
记录仪实际为一台RS485轮循设备,可接8个SM3002B土壤水分温度传感器,通过轮循发送数据查询指令,使每台SM3002B土壤水分传感器上传当前测量结果。记录仪定时将所有数据保存并供用户下载。
接口说明
图4

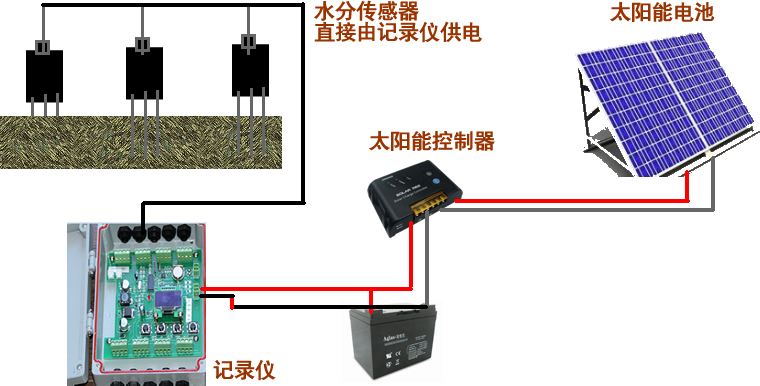

如图4所示,设备由电源接口、RS485接口、8个RS485传感器接线座、电源状态指示灯、4个按键及液晶屏等几部分组成。3个按键暂未使用,需要根据用户需求选配。若使用铅蓄电池,建议直接由供电口输入,若使用太阳能供电,可参考图5进行接线.
图5
电源接口
设备供电电源接口为两芯绿色接插件。
符号 |
名称 |
说明 |
V+ |
电源正端. |
DC6-24V 正极 |
V- |
电源负端 |
DC6-24V 负极 |
通讯接口
符号 |
名称 |
说明 |
B- |
RS485 B+ |
RS485通讯接口B- |
A+ |
RS485 A+. |
RS485通讯接口A+ |
显示说明
如上图所示,记录仪上液晶共有7排字符,分别为1-8功能区,1-8的功能块如下表所示:
功能区 |
说明 |
备注 |
1 |
时钟显示区 |
显示当前的时间,包括年月日时分秒 |
2 |
存储时间间隔 |
显示范围为0-9999,即0-9999秒 |
3 |
记录条数 |
显示范围为0-65535 |
4 |
记录间隔时间 |
显示范围为0-9999 |
5 |
通道数据显示 |
共16个显示区,1,2,3,4表示4排,每排4个数据,依次是地址1-16共16个传感器参数数据 |
6 |
轮循设备地址 |
值范围为1-16 |
7 |
本机设备地址 |
最下排21表示本机设备地址为21 |
传感器接口
设备提供了8个接线座,8个土壤水分温度传感器分别接入8个接线柱,任意2个传感器可并接到一个接线座,这样设备可最多接16个土壤水分传感器。接法如图2所示。设备传感器接口由两排接线座组成,每个接线座由Vn、Gn、A+、B-四个引脚组成。实际V1,V2,…,V8是相同的,是给传感器供电的正极; G1,G2,…,G8是相通的,为设备地;所有接线座的 A+是相通的,为RS485的A+;所有接线座的 B-是相通的,为RS485的B-;
通讯波特率设置
设备默认通讯波特率为9600,8,n,1,不可更改
。
设备地址设置
记录仪本机的设备地址固定为21,供用户导出数据使用。传感器的设备地址范围为1-16,使用前,请用户将所有传感器的设备地址预先设置成1-16的范围后,再接入记录仪。设置传感器的设备地址可以使用SM3002B的工具软件,也可使用记录仪的按键与液晶指导配合设置。
基本操作步骤
-
拿到设备后,请认真阅读以上产品说明
-
选择正确的直流电源,按接线引脚说明进进行接线,注意正负
-
通电,观测设备显示状态
-
关闭电源,进行RS485总线接线,注意正反。
-
主机设备地址为21,将RS485转换成RS232或USB后,在电脑上安装配套的记录仪软件。
-
通电,并将RS485转换成RS232或USB后,在电脑上安装配套的记录仪软件
-
设备有效条数约为2700条,请注意选择合适的时间间隔,对设备进行时间间隔参数进行设置
-
设置后使用SM3002B工具软件对每个传感器进行设备地址更改,每个传感器的设备地址不得重复,且在1-16范围内。
-
接入传感器并通电。
-
定时通过配套的记录仪软件导出数据。
