[SG5030I-3560]GPRS光照度传感器

[SG5030I-3560]GPRS光照度传感器

产品型号：SG5030I-3560  / 上海搜博实业有限

[SG5030I-3560]GPRS光照度传感器

天猫购买 京东购买
淘宝购买 速 卖 通

产品介绍


        搜博SG5090B GPRS DTU数据传输模块是一款RS485转GPRS通信模块，使用本模块可以轻松的实现RS485到网络的双向数据透明传输。
        上海搜博实业有限公司(www.sonbest.com) 研发的 GPRS DTU ，只需要一张开通GPRS的SIM卡，简单设置参数，就可以将外接串口设备的数据透明传输到公网固定IP或者域名的主机上，并可以接受服务器的反馈命令。特别适合中心对多点、点多分散、不方便布线、数据有实时要求的传输。
       使用或测试本产品必须具备如下条件：1. 能上网、开通GPRS流量功能 的SIM手机卡（大卡）   2. 能收发远程数据的服务器或能上外网的电脑（要求网络管理员将外网IP通过端口映射的方式转到测试的电脑上）！因产品具有一定的技术性，没有动手能力或条件的用户建议咨询后购买。

     GPRS DTU SIM卡选择


技术参数


参数 值
电源电压 DC6-24V
平均功耗 0.22W~0.36W，最大5W
测量范围 0-65535lux
存储温度 -20℃~70℃
GPRS模块外形尺寸 91mm×65mm×24mm
发送模式 透明传输或指令格式
数据接口 GPRS
波特率范围 2400/4800/9600/14400/19200/28800/33600/
38400/57600/115200/230400/460800/921600
最大发射功率 GSM900 class4（2W），DCS1800 class1（1W）
工作频段 GSM850/900,DCS1800/1900,全球通用



传感器特色






一、传感器采用进口器件

二、采用DC6-24V宽范围电源供电

三、采用防护设计，防护等级高达IP65

四、较高的线性度，一致性好，精度高

五、工业级设计，稳定性高，可靠性高

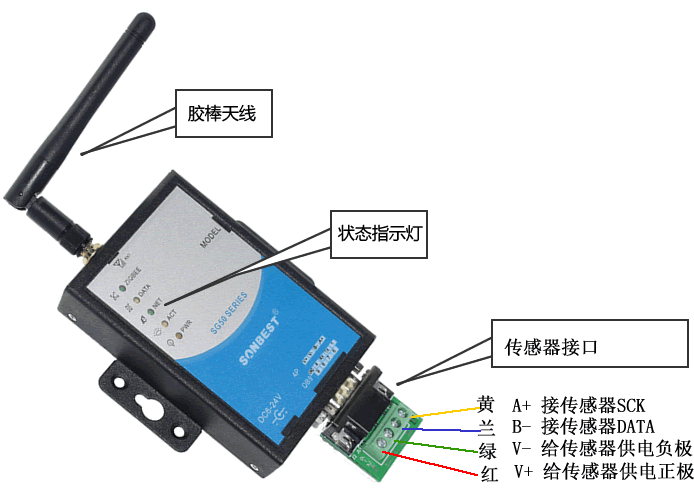

GPRS主机接口说明

SG5030I-3560 GPRS 光照度传感器接口说明



名称 说明
V+ 给传感器供电正极
V- 给传感器供电负极
B- 接传感器DATA
A+ 接传感器SCK

指示灯说明
















序号 名称 说明
1 DATA 是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输
2 NET SIM卡是否接入网络。亮表示已接入；灭表示未接入
3 ACT 模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作
4 PWR 供电是否正常。亮表示正常；灭：表示不正常

内部按钮功能
名称 说明
RESET 模块复位重启
RELOAD 按下1s恢复默认设置，按下3s以上恢复出厂设置

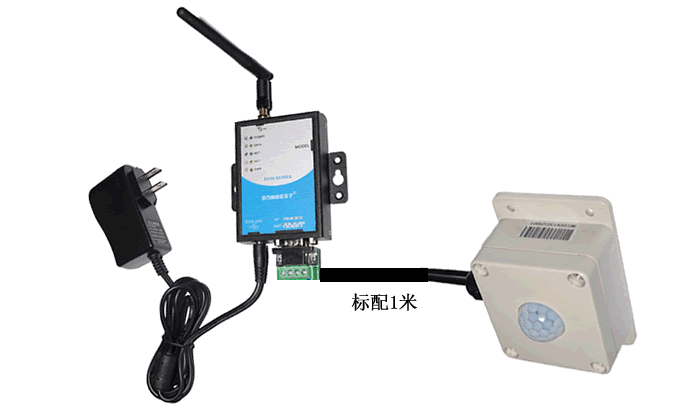

GPRS传感器整套接线图



SG5030I-3560 GPRS光照度传感器


使用说明


      1.安装手机SIM卡
       SIM卡更换采用弹出式翻盖设计，打开背面小盖板即可更换SIM卡。


   2.对GPRS进行参数配置
       可以设置远程IP，服务端口等常规参数。

SG5030V接线方式
   3.正常运行
                根据上图右侧示意图接线。


外形尺寸



GPRS主机外形尺寸

传感器外形尺寸



基本配件


[SG5090B]GPRS DTU数传模块 RS485转GPRS电源[SG5090B]GPRS DTU数传模块 RS485转GPRS主机[SG5090B]GPRS DTU数传模块 RS485转GPRS 转接头        串口延长线

                 电源                                   主机                                  采集转接头                          串口线（配置线）
  SG5030I-3370 GPRS光照度传感器

         传感器
