产品介绍
搜博SG5090B GPRS DTU数据传输模块是一款RS485转GPRS通信模块，使用本模块可以轻松的实现RS485到网络的双向数据透明传输。
上海搜博实业有限公司(www.sonbest.com) 研发的 GPRS DTU ，只需要一张开通GPRS的SIM卡，简单设置参数，就可以将外接串口设备的数据透明传输到公网固定IP或者域名的主机上，并可以接受服务器的反馈命令。特别适合中心对多点、点多分散、不方便布线、数据有实时要求的传输。
使用或测试本产品必须具备如下条件：1. 能上网、开通GPRS流量功能 的SIM手机卡（大卡） 2. 能收发远程数据的服务器或能上外网的电脑（要求网络管理员将外网IP通过端口映射的方式转到测试的电脑上）！因产品具有一定的技术性，没有动手能力或条件的用户建议咨询后购买。
技术参数
| 参数 | 值 |
| 输入电压 | DC6-24V |
| 平均功耗 | 0.22W~0.36W，最大3W |
| 工作环境 | -10℃~85℃ |
| 存储温度 | -20℃~70℃ |
| 外形尺寸 | 91mm×65mm×24mm |
| 发送模式 | 透明传输或指令格式 |
| 数据接口 | SG5090A： RS232 |
| 波特率范围 |
2400/4800/9600/14400/19200/28800/33600/ 38400/57600/115200/230400/460800/921600 |
| 最大发射功率 | GSM900 class4（2W），DCS1800 class1（1W） |
| 工作频段 | GSM850/900,DCS1800/1900,全球通用 |
外观展示
硬件说明
| 序号 | 名称 | 说明 |
| 1 | NC | 空 |
| 2 | TX_232 | RS232通讯接口TXD |
| 3 | RX_232 | RS232通讯接口RXD |
| 4 | NC | 空 |
| 5 | GND | 地线 |
| 6 | 485_A | 未使用 |
| 7 | 485_B | 未使用 |
| 8 | V- | 电源负极，DC6-24V |
| 9 | V+ | 电源正极，DC6-24V |
指示灯说明
| 序号 | 名称 | 说明 |
| 1 | DATA | 是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输 |
| 2 | NET | SIM卡是否接入网络。亮表示已接入；灭表示未接入 |
| 3 | ACT | 模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作 |
| 4 | PWR | 供电是否正常。亮表示正常；灭：表示不正常 |
内部按钮功能
| 名称 | 说明 |
| RESET | 模块复位重启 |
| RELOAD | 按下1s恢复默认设置，按下3s以上恢复出厂设置 |
外形尺寸
典型方案
GPRS监测LED方案
气象站的应用方案

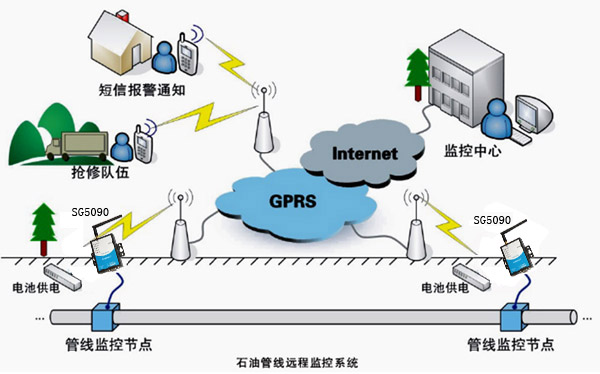

石油管线监测系统
数据中心方案
无线水文监测系统
气象站的应用方案
石油管线监测系统
数据中心方案
无线水文监测系统
基本配件
电源 主机
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C，5 ~ 95% RH（无凝露)
- 工作温度
- -40 ~ 85°C（工业级）
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线，1根RS485通讯线
SM7310系列产品选型
- 型号
- 说明
- SM7310B
- RS485通讯接口
- SM7310M接口
- 4-20mA电流输出
- SM7310V
- DC0-5V电压信号输出
- SM7310V-10输出
- 电压信号输出
