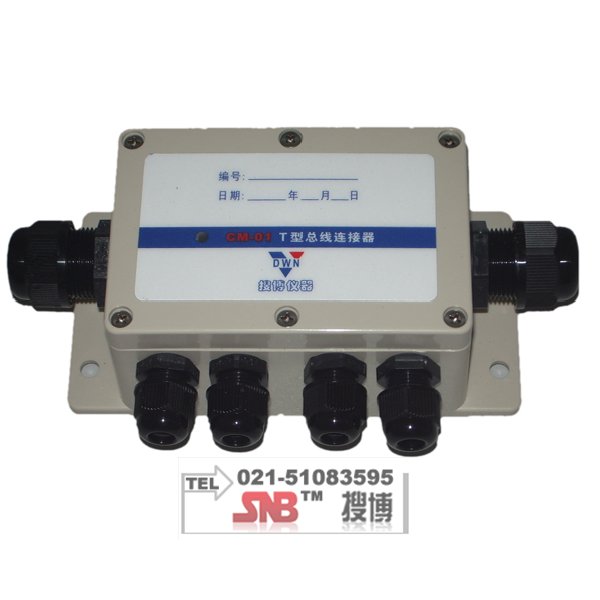

CM01防护型T型连接器

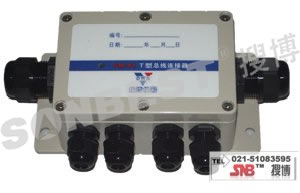

T型总线连接器4支线输出

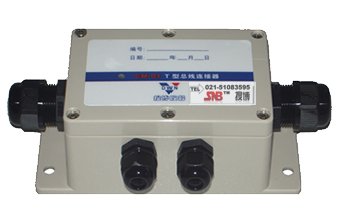

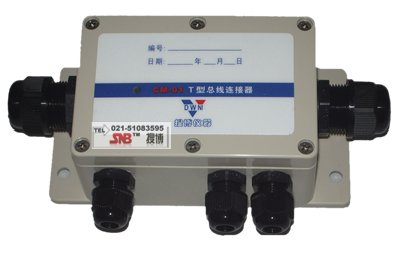

T型总线连接器3支线输出
T型总线连接器2支线输出

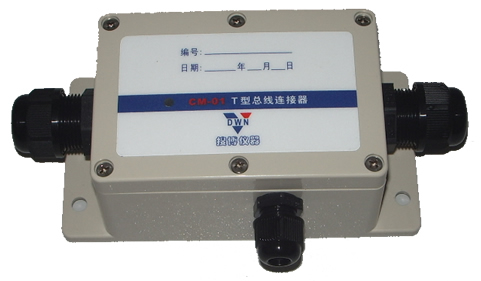

T型总线连接器1支线输出
CM01是在工程实际应用中,响应实际工程需求而开发,用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务。根据现场安装不同需求,T型总线连接器支线端配有0-4个不等的支线出口。具体选用可根据现场需要连接的温度采集模块的数量来定,当配接0个支线出口时,即作为终端电阻接线盒使用。T型总线连接器目前常于RS485总线、CAN(CanOpen)总线,也可用于HART 总线、 基金会现场总线、Profibus 总线、LonWorks 总线等总线系统,用于总线连接。

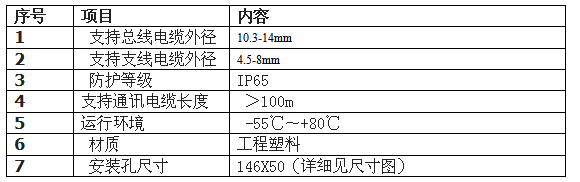

标配的T型连接器两边的PGA16的防水接插件可紧固10.3-14mm直径的总线电缆。下面的接口这PGA7可接4.5-8mm之间的电缆。防水插件也可以根据用户电缆的粗细选配。安装时需根据现场测温点的位置来选择T型盒的放置位置。T型号需密集使用时,请选择多孔输出的。

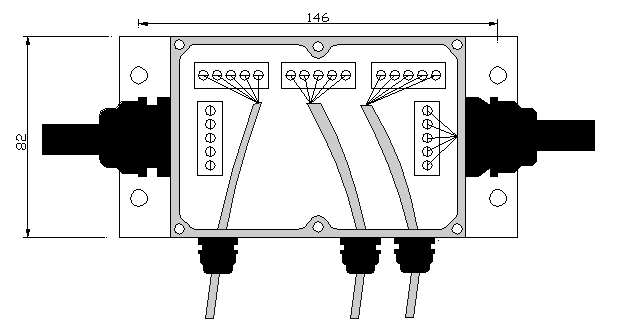

接线示意图

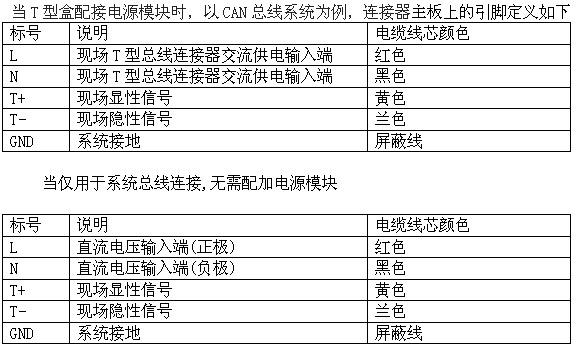

引脚定义

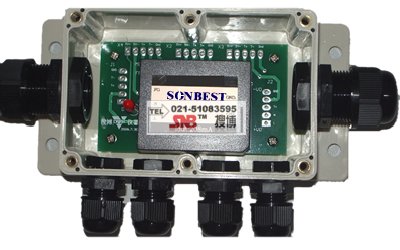

CM01带电源内部照片

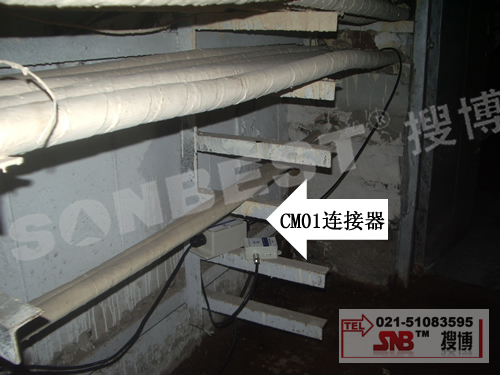

CM01在电缆沟中的应用

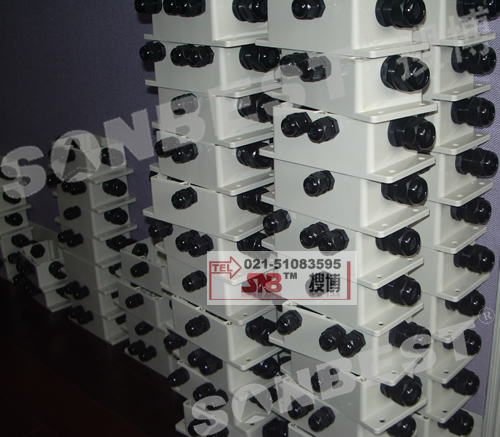

因广泛应用而批量生产的CMO1连接器
批量产品实拍照片
