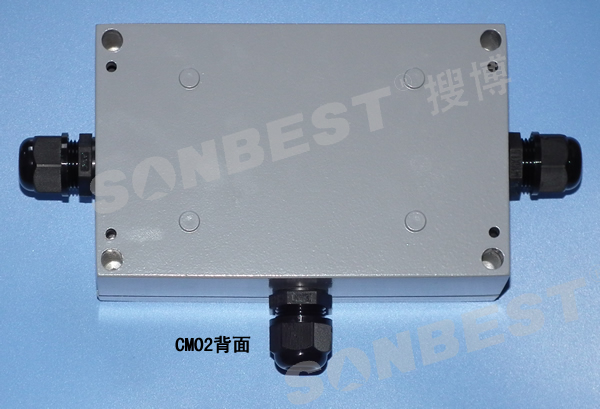

CM02防爆型T型总线连接器,可根据用户实际需求订制与生产。
T型总线连接器1支线输出
CM02是在工程实际应用中,响应实际工程需求而开发,用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务。根据现场安装不同需求,T型总线连接器支线端配有1-4个不等的支线出口。具体选用可根据现场需要连接的温度采集模块的数量来定,当配接0个支线出口时,即作为终端电阻接线盒使用。T型总线连接器目前常于RS485总线、CAN(CanOpen)总线,也可用于HART 总线、 基金会现场总线、Profibus 总线、LonWorks 总线等总线系统,用于总线连接。

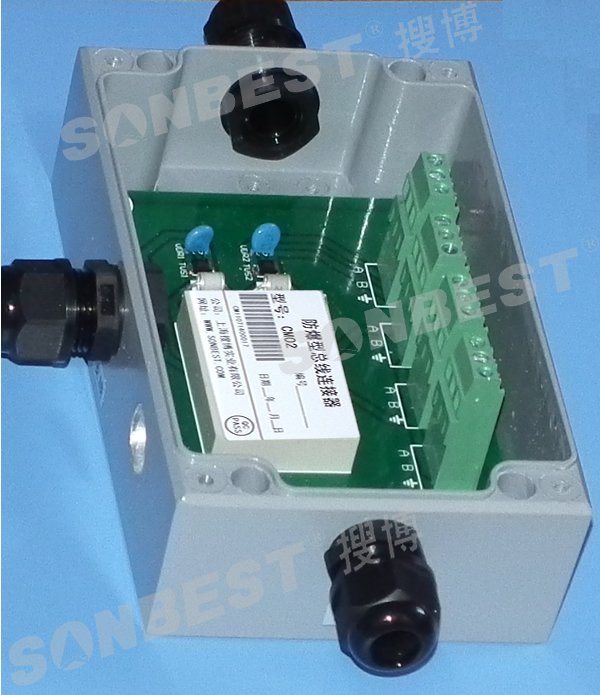

标配的T型连接器两边的PGA16的防水接插件可紧固10.3-14mm直径的总线电缆。下面的接口这PGA7可接4.5-8mm之间的电缆。防水插件也可以根据用户电缆的粗细选配。安装时需根据现场测温点的位置来选择T型盒的放置位置。T型号需密集使用时,请选择多孔输出的。
有防爆需求的总线连接应用场合:
1、RS485总线
2、CAN(CanOpen)总线
3、HART 总线
4、基金会现场总线
5、Profibus 总线
6、LonWorks 总线
7、其它需连接总线电缆的场合
接线示意图

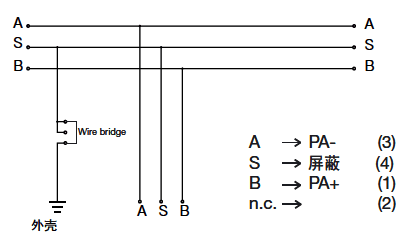

单支线输出接线示意图

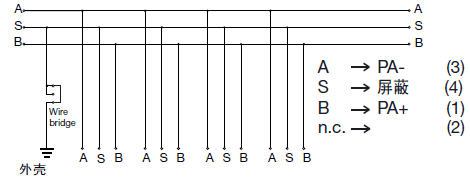

4支线输出接线示意图
