CM05屏蔽型T型总线连接器，可根据用户实际需求订制与生产。

产品特色

1 防护等级: IP68
2 防水防尘，可以在室外使用
3 灵活配置，可根据实际需求输出1-4口
4 全进口防水端子，紧锁电缆
5 内置3.81mm优质金属插件，轻松接线
6 支持供电功能，轻松组建大型现场系统
7 抗干扰能力强，可用四芯带屏蔽总线
8 优质铸铝外壳，坚固耐用
9 选配电源可带供电指示功能

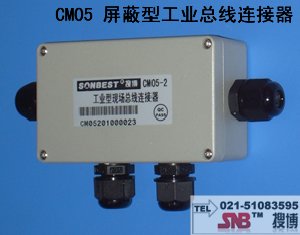

产品照片

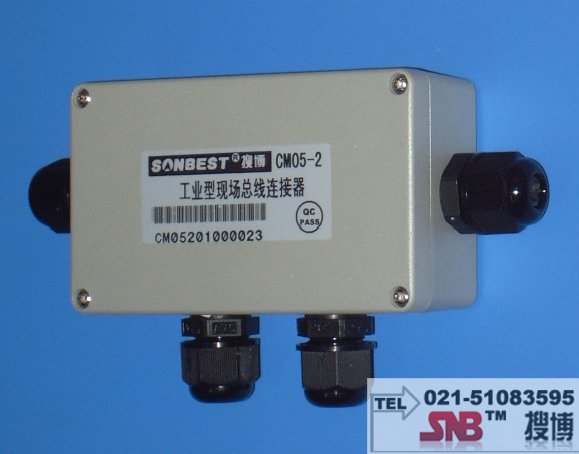

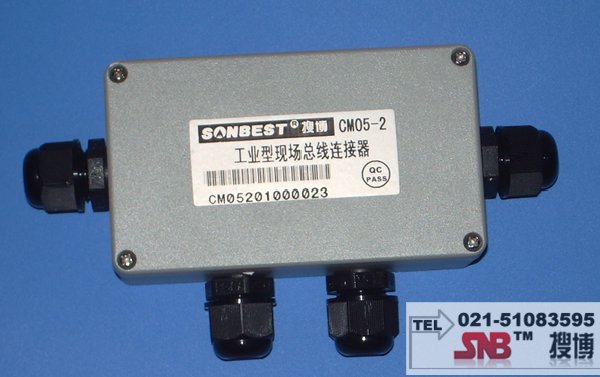

                                                                          T型总线连接器2支线输出

                                                  T型总线连接器4支线输出

    CM05是在工程实际应用中，响应实际工程需求而开发，用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务。根据现场安装不同需求，T型总线连接器支线端配有0-4个不等的支线出口。具体选用可根据现场需要连接的温度采集模块的数量来定，当配接0个支线出口时，即作为终端电阻接线盒使用。T型总线连接器目前常于RS485总线、CAN(CanOpen)总线，也可用于HART 总线、 基金会现场总线、Profibus 总线、LonWorks 总线等总线系统，用于总线连接。
      标配的T型连接器两边的PGA7的防水接插件可紧固4.5-8mm直径的总线电缆。下面的接口这PGA7可接4.5-8mm之间的电缆。防水插件也可以根据用户电缆的粗细选配。安装时需根据现场测温点的位置来选择T型盒的放置位置。T型号需密集使用时，请选择多孔输出的。



应用与方案

屏蔽连接器可用于强电磁干抗的总线连接应用场合:



1、RS485总线
2、CAN(CanOpen)总线
3、HART 总线
4、基金会现场总线
5、Profibus 总线
6、LonWorks 总线
7、其它需连接总线电缆的场合

接线示意图

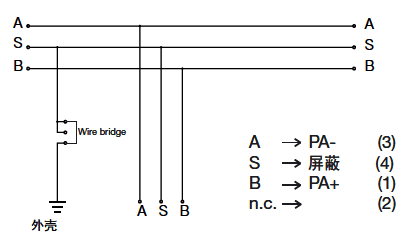

                              单支线输出接线示意图

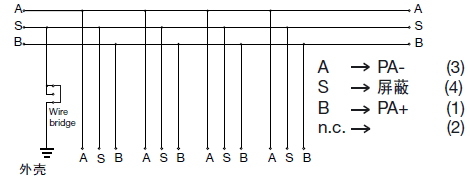

                                             4支线输出接线示意图
