[SM2110M]4-20mA温湿度变送器

产品系列:SM2110M
产品型号:SM2110M
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

产品介绍


      SM2110M温湿度变送器为可远距离传输的温湿度变送器,采用4-20mA工业通用接口,可直接接入各种显示仪表,实现温湿度监测。
      本产品可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度变送器,采用进口数字温度传感器为核心元件,使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用分体式探头,可选配多种外置式进口高精度数字温湿度传感器,使现场测量更加灵活多变,可适应多种场合。

技术参数


参数 技术指标
变送器测量范围 -30℃~80℃
支持传感器 SLHT系列、SS2X系列、SHT10,SHT11,SHT15,SHT71,SHT75
显示测湿范围 0~100%RH
测量精度 1%FSD
带载能力 12V 供电 600Ω  24V 供电 1.2KΩ
输出接口 4-20mA  ±0.5℃
耗电 <4mA
存储温度 -40 - 80℃
运行环境: -40℃~+80℃
外形尺寸 110×85×40mm³


接口说明


     设备自带两个接口,一个是传感器接口,一个是电流接口。如右图所示:左边为
4-2mA输入端,右边为温湿度传感器接口。
      左边4-2mA接口会引出四个接线座方便用户接线。本设备温度与湿度电流输出共地,
供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示:

读出电流值(mA) 读出湿度值(100%RH) 计算过程
4 0 (4-4)*100/16
8 25 (8-4)*100/16
12 50 (12-4)*100/16
16 75 (16-4)*100/16
20 100 (20-4)*100/16



SM2110M、温湿度、变送器、4-20mA、20mA、电流输出、电压输出、远程温湿度

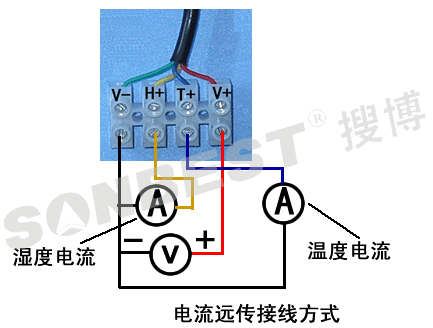

        本设备采集工业通用的电流4-20mA信号输出的方式,下图为典型的应用接线示意图。其中V-为
电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电流输出;V-
与T+之间为温度信号电流输出。因输出为是电流信号,故可以远距离信号传输。理论上最大可以在
1000米距离范围内可靠传输。



使用说明


   因输出为模拟量,4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度或湿度数值的关系。



SM2110M


   本设定的湿度检测量程为0-100%RH,那电流与湿度的关系如下表所示:若,湿度满量程记为HA,
读出的电流值为AR,那实际对应的湿度值HR为:
HR=(AR-4)*HA/16 ,则常用数据可列表如下:


读出电流值(mA)

读出湿度值(100%RH)

计算过程

4

0

(4-4)*100/16

8

25

(8-4)*100/16

12

50

(12-4)*100/16

16

75

(16-4)*100/16

20

100

(20-4)*100/16

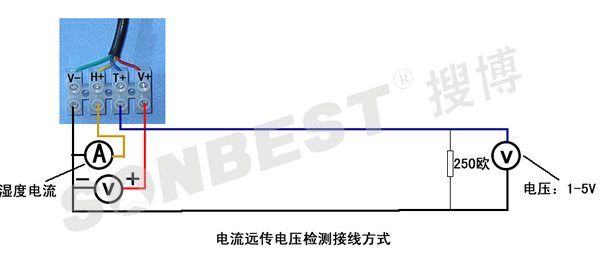

据上述说明,若在远端加一个250欧电阻,则4-20mA则可以转换成1-5V的电压信号,则可以直接
接入可检测电压信号的PLC使用。以温度信号,电压检测为例,接线方法如下图所示:
SM2110M

设定的温度测量范围为:-40至120℃,那电流与温度的关系如下表所示: 若,温度满量程记为TA,读出
的电流值为AR,那实际对应的湿度值TR为:
TR=(AR-4)*TA/16-30

读出电流值(mA) 读出温度值(℃) 计算过程
4 -40 (4-4)*160/16-40
8 0 (8-4)*160/16-40
10 20 (10-4)*160/16-40
12 40 (12-4)*160/16-40
16 80 (16-4)*160/16-40

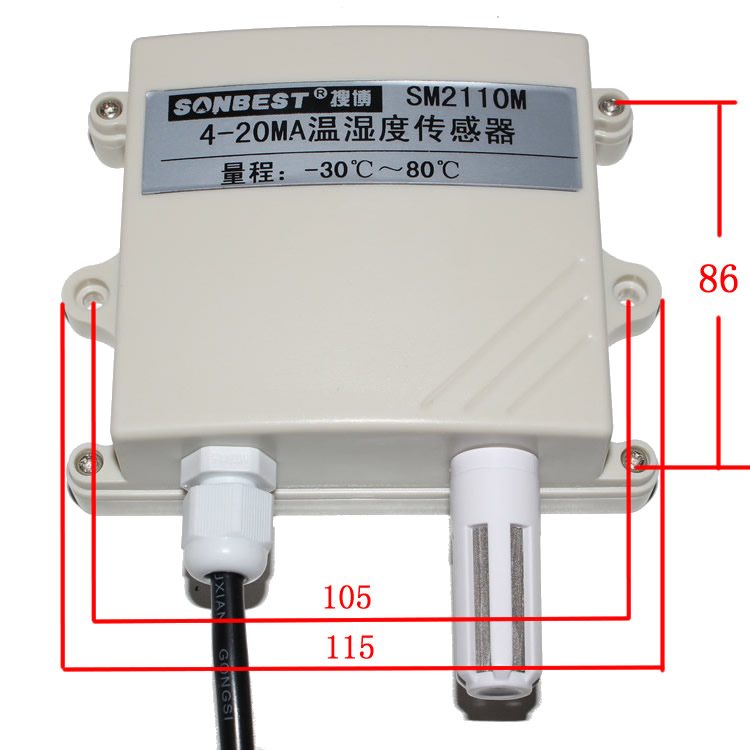

外形尺寸





配件清单


序号 名称 型号 数量 备注
1 温湿度变送器 SM2110M 1台 标配
2 说明书及合格证   1份 标配
3 温湿度传感器 SLHT系列 1台 选配
关键词: SM2110M、温湿度、变送器、4-20mA、20mA、电流输出、电压输出、远程温湿度, 本产品由我司自主研发设计,若产品功能不完全满足您的需求,我司可根据您的需求免费订制。
