产品介绍

       SZ2510-10温湿度数据采集模块,配合美国瑞士专用温湿度传感器,基于工业用MODBUS-RTU协议，实现低成本无线温湿度状态集中监测的实用型一体化设备
       本设备可应(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
      为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口与zigbee采集设备通讯,实现模块数据的查询和设置。

特点与特色

1.  内置大容量锂电池
2.  超低功耗，平均耗电可小于1mA
3.  理论最大工作时间长达3000小时，即大于100天。
4.  可同时采集10通道温湿度数据
5.  超强驱动能力，支持最大50米传感器超长距离
6.  支持实时采集和休眠两种方式。
7.  上电60秒内可软件配置
8.  防护外壳封装，防护等级高达IP65
可用于湿度较大的工作环境

技术参数

参数	值
显示测温范围	-40℃~+123.8℃
传感器标称测温精度	±0.3℃(外置为SHT75时，因传感器而不同精度不同)
显示测湿范围	0~100RH
传感器标称湿精度	SHT75:1.8%(因传感器而不同精度不同)
波特率	9600 （可订制其它波特率）
通讯端口	ZIGBEE无线
充电电源	DC4.2V 1A
内置电池	锂电池 4.2V 3000mAH
耗电	休眠时<mA  工作时<50mA 平均电平<2mA
休眠时间	0-65535秒（可调）
存储温度	-40 - 85℃
运行环境：	-40 - 85℃-40℃～+85℃
外形尺寸	200×70×175mm3

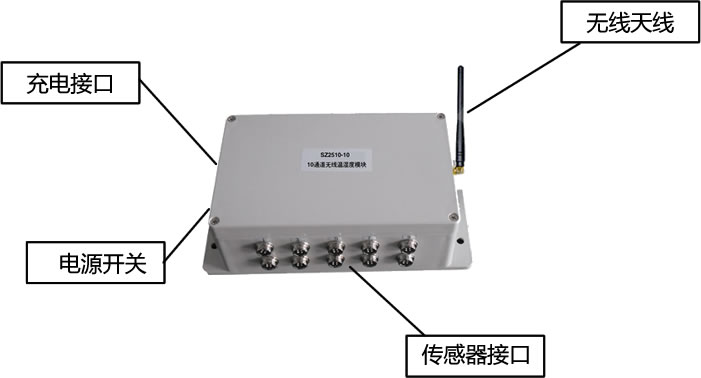

接口说明

设备接口分别为充电接口中、传感器接口中、电源开关及无线状态指示。

1．  充电接口
  设备内置3000mAH锂电池，请用随机标配的充电器进行充电。锂电池限制充电电压为4.2V，第一次充电，请充满8小时。

引脚	1脚	2脚
板上标号	+	-
说明	DC4.2V	GND


2．   传感器接口（仅针对外置传感器）
1-10为温湿度传感器接口，其引脚定义如下：

1脚	2脚	3脚	4脚
5V+	DATA	SCK	GND

  传感器为我司SLHT系列或内核为SHT10系列传感器，设备支持传感器距离最远为50米。
数据查询 （功能号0x03或0x04）
上位机发送命令:
[设备地址][命令号][起始地址高][起始地址低][数据长度高] [数据长度低][CRC低8位][CRC高8位]
意义如下： A、设备地址：模块自带的ID地址, 设备地址范围为：1-90，默认地址为1。
A、命令号：3或4。
B、[起始地址]十六进制值范围为：00-0xff。默认为00，则整台设备顺序编址。
C、[查询数据长度]  十六进制值范围为：01-0Xff。
D、CRC校验，读取个数高8位、低8位。
比如十六进制命令为：01 04 00 00 00 14 F0 05
设备返回：
01 04 28 07 47 F0 60 F0 60 F0 60 F0 60 F0 60 F0 60 F0 60 F0 60 F0 60 14 C0 FE 30 FE 30 FE 30 FE 30 FE 30 FE 30 FE 30 FE 30 FE 30 1B B4
数据返回格式：
[设备地址：01][命令号：04][数据长度:28][温度1：07 47]…[温度10][湿度1]…[湿度10] [CRC校验]
比如温度值为07 47转为10进制则为：1863 ,此值除以100，则为真实值,即为18.63度。湿度值从第11个数据开始，每个数据占两个字节。
设置休眠时间(功能号0x10)
命令格式:[设备地址][命令号][读子命令：1][起始地址:固定为00][数据长度固定为1][CRC低8位][CRC高8位]
以下为读休眠时间命令：
01 10 01 00 00 01 00 35
返回格式：
写休眠时间：
比如需要设置休眠时间值为248即定时时间约为n*8.192s=33分钟16秒,则发送命令：
01 10 02 F8 00 01 81 80
将2号主机休眠时间设为2*8=16秒左右
 02 10 02 02 00 01 A1 82
若主动上传模块，返回的值如上述所示。
[2011:11:27:22:13:04]01 04 28 07 AE 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 07 FA
[2011:11:27:23:20:28]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:27:23:53:44]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:28:00:26:59]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:28:01:00:15]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:28:01:33:30]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:28:02:06:45]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE
[2011:11:28:02:40:00]01 04 28 07 AB 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F 5E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 50 DE

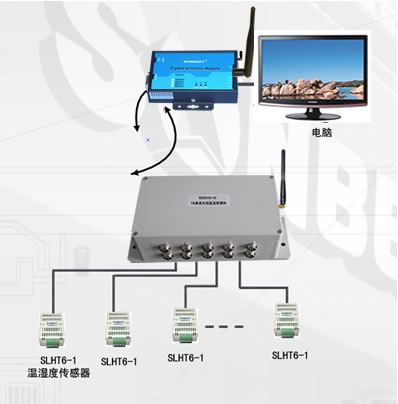

典型方案

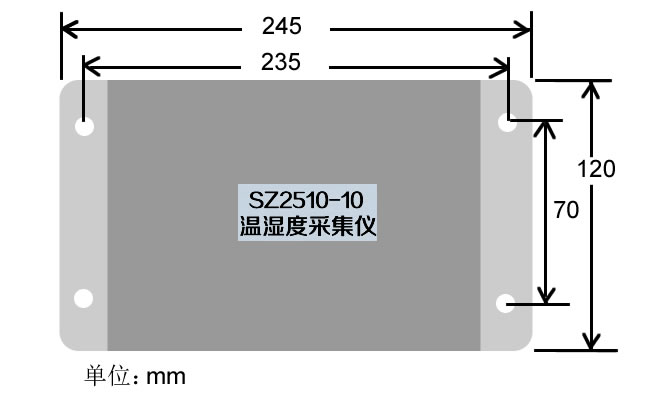

尺寸图
