SM1200B-160RS485接口温度采集模块

产品系列:SM1200B-160
产品型号:
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载



产品介绍


         SM1200B-160是一种强驱动能力远程数字化温度采集设备,可根据不同的需求,可同时连接1-160个数字温度传感器,以RS485方式同上位机通讯设备采集工业通用标准MODBUS-RTU协议,方便与各种组态软件组合,快速组建各种测温系统。


产品特色



1. 提供二次开发通讯协议,便于二次开发
2.RS485总线接口,标准MODBUS-RTU协议
3. 传感器采集总线式布线,接线简单方便灵活。
4. 具有传感器搜索功能,可自动识别传感器ID
5. 可以实时读入传感器
6. 可以在线读出传感器64位唯一序列号
7.每台仪器有唯一的地址,可以通过拔码开关更改
8.支持1-160个DS18B20测点
9. 每个通道可驱动传感器总线最远长达350-500米
10.可与组态王等各种组态软件直接连接



接口与设置


     如上图所示,设备由电源接口、RS485接口、传感器接线座、状态指示灯、校准按键及拔码开关等几部分组成。
设备正面左侧小盖板打开后(一般用一字螺丝刀撬开),如下图所示,左上边的排针为厂家设置口,下面两个开关,分别为波特率及设备地址设置开关。

通讯波特率设置


本设备为RS485接口,S2的第4段时未启用,可拔至0位置。波特率设置是通过拔码开关S2的前3段来实现,如右图所示,拨码开关拨至 “ON”表示 “1” ,拔向数字一侧表示“0”,代表意义如下:

拔码开关S2 波特率(bps)
3 2 1
0 0 0 19200
0 0 1 9600
0 1 0 4800

默认通讯波特率为9600,位置如右图所示。


必须重新启动设备(断电)新的通讯波特率设置才能够生效。

设备地址设置


在应用中,有时需要多机联网使用,联网中的设备地址不能相同,故用户更改设备地址,地址范围为1-63。本设备设备地址的更改是通过拔码开关S1来实现的。拨码开关拨至 “ON”表示 “1”,拔码开关S1的1-6段与地址的关系统如下表所示:

拔码开关S1(拨码开关上所标数字为段位号) 设备地址
6 5 4 3 2 1
0 0 0 0 0 1 1
0 0 0 0 1 0 2
0 0 0 0 1 1 3

1 1 1 1 1 1 63



默认设备地址为1,拔码位置如上图所示。
注意 : 必须重新启动设备(断电)新的设备地址的设置才能够生效

电源接口


        设备供电电源接口为两芯绿色接插件。设备使用的电源为 DC6-24V,最大电压不允许超过24V,最小电压不低于5.5V,单机使用时建议使用的电源为DC9V 1A,若传感器较多及引线较长时,建议使用2A-3A的DC9V电源。多机远距离通讯时,建议用DC12 2A以上单片电源。


符号 名称 说明
V+ 电源正端. DC6-24V 正极
V- 电源负端 DC6-24V 负极


通讯接口





符号 名称 说明
B- RS485 B+ RS485通讯接口B-
A+ RS485 A+. RS485通讯接口A+





传感器接口

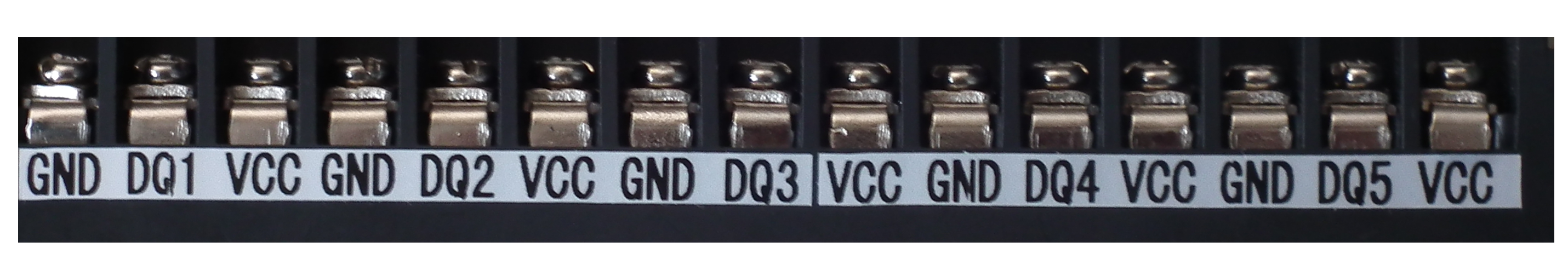

正下方线排


        传感器总线采用三线制。见接线排,VCC,GND为给传感器供电电源。DQn为传感器通道编号,本设备共有10个通道,即DQ1、DQ2、…DQ10
普通线最长距离不大于300米,若通讯距离大于300米,建议使用线芯较粗的双绞线(信号线与地线对绞)。

技术参数


传感器

DS18B20,SLST1系列,SLS10系列

显示测温范围

-55+125.0

显示分辨率

0.1

测温精度

0.5

测温速度

4s(一个循环周期)

通道数

10通道,每通道最多可接1-16

波特率

9600 (可订制其它波特率)

通讯端口

RS485 (基于MODBUS-RTU通讯协议)

供电电源

DC 6-24V2A

耗电

2W

重量

700

存储温度

-20 80

运行环境:

-40+85

支持测温电缆长度

<500m

外形尺寸

155×111×60mm3


应用方案




多个SM1200B组建大型DS18B20温度集中监测系统:


SM1200B 集中监测方案DS18B20


单个SM1200B组建小型测温系统:




RS485接口10通道DS18B20温度采集仪(标准MODBUS-RTU协议)(Zigbee,无线,SM1200W、RS485接口、10通道、160点、变送模块、DS18B20采集工作站、DS18B20采集仪、单总线采集仪|SM1200B-160)



  通讯协议


设置默认的通讯波特率为:9600


数据查询 (功能号4或3)

上位机发送命令:
[设备地址][命令号][通道号][位置编号][00][查询数据长度][CRC低8位][CRC高8位]
意义如下: A、设备地址:模块自带的ID地址。
B、命令号:0x04。
C、[通道号]通道号:1-10,十六进制值范围为:1-0X0A。
D、[位置编号]传感器编号:1-16,十六进制值范围为:1-0X10。
E、[查询数据长度],值范围:1-16,十六进制值范围为:1-0X10。
F、CRC校验,读取个数高8位、低8位。
举例:查询1#设备通道1全部16个数据:
01 04 01 01 00 10 A1 FA
模块回复:
01 04 20 08 B6 08 98 08 98 08 98 08 98 08 AC 08 70 08 D4 08 8E 08 A2 08 AC 08 B6 B4 92 B4 92 B4 92 B4 92 D8 D6
模块响应格式:
[设备地址] [功能码] [数据长度][数据1]…[数据n][CRC低8位][CRC高8位]
上例查询回复中:0x01表地址1,0x04表为命令号,0x20表共有32个数据,第一个数据为08 B6 折成10进制即为:2230,因模块分辨率为0.01,该值需除以100,即实际温度值为22.3度,每个温度值占两个字节,即整型变量,实际值需在此值基础上除以100.
当数据为BA D2时,即显示-177.10时,表明无传感器接入,当数据为B4 92时,即显示-193.10时,表示该总线上该编号没有正确序列号。
    为方便查询:设备地址为1#查询1-5个通道命令为:
查询1#模块1通道16个温度值命令(十六进制):01 04 01 01 00 10 A1 FA
查询1#模块2通道16个温度值命令(十六进制):01 04 02 01 00 10 A1 BE
查询1#模块3通道16个温度值命令(十六进制):01 04 03 01 00 10 A0 42
查询1#模块4通道16个温度值命令(十六进制):01 04 04 01 00 10 A1 36
查询1#模块5通道16个温度值命令(十六进制):01 04 05 01 00 10 A0 CA




传感器自动搜索 (功能号6)

上位机发送命令:
[设备地址][命令号:06][子命令:0x0C][通道号][存储控制位0|1][ 读取字节数,固定为01][CRC低8位][CRC高8位]
意义如下: A、设备地址:模块自带的ID地址。
B、命令号:0x0C;子命令:0x01
C、[通道号]:1-10,十六进制值范围为:1-0X0A。
C、 [存储控制位0|1],当序列号需要保存时,此值为1,当序列号不需保存时,此值为0
D、CRC校验,读取个数高8位、低8位。
举例:自动搜索1号设备所有传感器:
01 06 0C 01 01 01 1B 0A
模块回复:
01 06 01 0B A1 CE
模块响应格式:
[设备地址][命令功能码][数据长度] [通道1传感器个数] [通道2传感器个数]…[通道n传感器个数] [CRC低8位][CRC高8位]
本例中搜索到的传感器个数:0x0B即11个
也可同时搜索多个通道,如从通道1开始,搜索10个通道,则命令为:
01 06 0C 01 01 0A 5A CD
设备返回:
01 06 01 0C 00 00 00 00 00 00 00 00 00 CD A1
01即设备地址,06为功能号,01为存储控制码,0C为第1通道搜索到的传感器数,后面00 00 00 00 00 00 00 00 00是其余9个通道搜索到的传感器个数。



将新传感器读入到指定位置 (功能号0x22)

上位机发送命令:
[设备地址][命令号:0x22][子命令:01][通道号][存储控制码:01][目标位置编号][CRC低8位][CRC高8位]
意义如下: A、设备地址:模块自带的ID地址。
B、命令号:0x22;子命令:01
C、[通道号]:1-10,十六进制值范围为:1-0X0A。
D、[目标位置编号]:1-10,十六进制值范围为:1-0X0A。
E、CRC校验,读取个数高8位、低8位。
举例:将新的传感器接到设备1通道后,如果用户希望该传感器在该通道位置4,则发送命令为:
01 22 01 01 00 04 A8 32
模块回复:
01 22 08 28 00 00 00 02 00 00 00 C7 7E
模块响应格式:
[设备地址][命令功能码:0x22][数据长度: 08] [搜索到的8字节序列号][CRC低8位][CRC高8位]
注:所有的[搜索到的8字节序列号]正确的应该是28(十进制为40)开始的8个字节。

查询指定位置传感器的序列号 (功能号0x22)


上位机发送命令:
[设备地址][命令号:0x22][子命令:0x02][通道号][00][查询数据长度n][CRC低8位][CRC高8位]
意义如下: A、设备地址:模块自带的ID地址。
B、命令号:0x22;子命令:02
C、[通道号]:1-10,十六进制值范围为:1-0X0A。
D、CRC校验,读取个数高8位、低8位。
举例:用户需要查询1号地址设备上通道1的16个点的传感器序列号,则发送命令为:
01 22 02 01 00 10 A8 79
模块回复:
01 22 80 28 00 00 00 02 00 00 00 28 8A AF 7C 02 00 00 92 28 00 00 00 02 00 00 00 28 36 E1 7C 02 00 00 A3 28 41 F4 42 02 00 00 4D 28 51 D9 7C 02 00 00 5F 28 71 CB 7C 02 00 00 16 28 65 A9 7C 02 00 00 03 28 67 BA 31 02 00 00 22 28 B7 DB 7C 02 00 00 47 28 CF 06 43 02 00 00 1E 28 5F 82 7C 02 00 00 A9 28 00 00 00 00 00 00 00 28 00 00 00 00 00 00 00 28 00 00 00 00 00 00 00 28 00 00 00 00 00 00 00 41 95
模块响应格式:
[设备地址][命令功能码:0x22][数据长度] [搜索到的8字节序列号1]…[搜索到的8字节序列号n] [CRC低8位][CRC高8位]

将新传感器序列号直接写入到设备指定位置 (功能号0x22)


上位机发送命令:
[设备地址][命令号:0x22][子命令:0x0C] [通道号] [位置编号][8字节传感器序列号][CRC低8位][CRC高8位]
意义如下: A、设备地址:模块自带的ID地址。
B、[通道号]:1-10,十六进制值范围为:1-0X0A。
C、[位置编号]:1-16,十六进制值范围为:1-0X0A。
D、CRC校验,读取个数高8位、低8位。
举例:将某传感器特有的8字节序列号写到设备编号1的位置,则发送命令为:
01 22 0C 01 01 28 CD 9B 1F 03 00 00 1F CD 00
模块回复:
01 22 08 28 CD 9B 1F 03 00 00 1F 12 6F
模块响应格式:
[设备地址][命令功能码:0x22][数据长度: 08] [搜索到的8字节序列号][CRC低8位][CRC高8位]



读取设备地址 (功能号0x25)

上位机发送命令:
[设备地址:通道命令0xFA][命令号:0x25][子命令:0x02][固定为00][数据长度高] [数据长度低] [CRC低8位][CRC高8位]
意义如下: A、设备地址:当不知道设备地址情况下,可以用250或0XFA通道地址读出实际地址,使用此命令时,请确保RS485总线上仅接入一台设备。
B、命令号:0x22;子命令:01
C、CRC校验,读取个数高8位、低8位。
举例:将某传感器特有的8字节序列号写到设备编号1的位置,则发送命令为:
FA 25 02 00 00 01 99 FE
模块回复:
01 25 01 01 D0 C3
模块响应格式:
[设备地址][命令功能码:0x25][数据长度: 01] [实际地址值][CRC低8位][CRC高8位]

修改设备地址 (功能号0x06)


上位机发送命令:
[设备地址][命令号:0x06][子命令:0x0B][固定为00][目标地址高位:固定为0x00] [目标地址低位] [CRC低8位][CRC高8位]
意义如下: A、设备地址:设备的原地址,只有地址正确方可执行此命令。
B、命令号:0x06;子命令:0x0B
C、[目标地址低位],设备地址修改的目标值。
举例:将设备地址从1改成2,则发送命令为:
01 06 0B 00 00 02 0A 2F
模块回复:
01 25 01 01 D0 C3
模块响应格式:
[设备地址][命令功能码:0x25][数据长度: 01] [实际地址值][CRC低8位][CRC高8位]

与组态软件的连接


       为方便针对节点数据查询,可针对该节点地址进行编址。如果设备中有10个通道,那通地址与组态软件中4xxxx地址之间的关系如下:
n*256+01 ,通道1对应的起始地址为:40257, 通地址2对应地址为40513
其中n为节点地址。
如果2号通下有5个传感器,根据通讯信息,查询该5个传感器数据的命令为:
01 03 02 00 00 05 84 71
由上述地址可以看出,转换成组态软件中的编址方法,则该节点下第一个传感器的地址为:

02*256+01=513

系统中通道及传感器编址:
传感器
通道
1 2 3 4 5
1# 40258 40259 40260 40261 40262
2 40514 40515 40516 40517 40518
3 40770 40771 40772 40773 40774
4 41026 41027 41028 41029 41030




        以上寄存器名4AABB,数据类型为整型(占两个字节),值范围:0-65535
其中:
        AA为通道的编码,值范围为01-99;
        BB为该传感器编号,值范围为01-99
        比如1#通道3号位置传感器的地址为:40259

  外形尺寸


Zigbee,无线,SM1200W、RS485接口、10通道、160点、变送模块、DS18B20采集工作站、DS18B20采集仪、单总线采集仪

  产品选型


产品型号

说明

SM1200B-150

6通道,每通道支持25点

SM1200B-160

10通道,每通道支持16点

SM1200B16-160

16通道,每通道支持10点



产品照片




RS485接口10通道DS18B20温度采集仪(标准MODBUS-RTU协议)(Zigbee,无线,SM1200W、RS485接口、10通道、160点、变送模块、DS18B20采集工作站、DS18B20采集仪、单总线采集仪|SM1200B-160)

RS485接口10通道DS18B20温度采集仪(标准MODBUS-RTU协议)(Zigbee,无线,SM1200W、RS485接口、10通道、160点、变送模块、DS18B20采集工作站、DS18B20采集仪、单总线采集仪|SM1200B-160)

设备背面

  随机清单


序号 名      称 型号 数量 备注
1 DS18B20采集工作站 SM1200B-160 1台
2 说明书及合格证   1份
3 DC9V电源   1个
