SD8202B 大屏LED双温度显示仪

产品系列:SD8202B
产品型号:SD8202B,显示仪,双温度,LED,大屏
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

产品介绍


         为方便农业、工业、环境监测领域对远距离实时监测观测的需求,搜博推出了SD8系列大屏幕LED看板系列产品。SD8202B产品采用DS18B20温度传感器、具有测量准确,工作稳定,使用寿命长等特点。是温湿度、光照度网络化集中监控的最好选择。

技术参数


参数 SD8202B
测温精度 ±0.5°C@25°C
测温范围 -30-85°C
通道数 2
悬挂方式 吊挂(可选配壁挂)
通讯接口 RS485 可选配ZIGBEE无线
功耗 <10W
供电电压 DC9V
外形尺寸 307mm×220mm×50mm


接口说明


SD8202B,大屏,LED,双温度,显示仪
显示器分2排显示2个状态量,第一排为温度,第二排为温度,如上图所示,看板下边框有4个接口,左路边2芯接口为电源接口,中间3芯接口为RS485接口,最右边两个3芯分别接为单支温度传感器。

通讯协议


      设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。
基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2字节][CRC16校验]
意义如下:
A、设备地址:设备地址范围为0-15,当不知道设备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC校验:CRC16校验,低位在前,高位在后。

1)读取数据
发送命令格式:
[设备地址][功能码:0x03][起始地址:2字节][数据长度:2字节][CRC16校验]
设备响应格式:
     [设备地址][命令号][返回的字节个数][温度][湿度][光照度][CRC16校验]
返回数据意义如下:
A、返回的字节个数:表示数据的字节个数,也就是数据1,2...n中的n的值。
B、数据1…N:各个传感器的测量值,每个数据占用两个字节。例如:查询1号设备上传感器数据:
发送: 01 03 00 00 00 02 [CRC16]
回应:01 03 04 06 1F 0D E2 [CRC16]
上例回复数据中:01表示地址1,03表示命令号,04表示数据长度为4个字节。数据含义为:
    06 1F为温度值,10进制数据为1567,因传感器分辨率为0.01,该值需除以100,即温度值为15.67度。
0D E2为湿度值,10进制数据为35.54,湿度值为 35.54度。
   若以上为2状态量数据解析方式,其它更多参数的,可参照上述方式。
2)查询设备地址
  若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。
发送命令格式:
[设备地址:0xFA][命令号:0x25][ 辅助命令号:0x02] [00 00 01] [CRC16]
说明:
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数,为固定值,不可更改。
比如查询当前设备地址,命令为 FA 25 02 00 00 01 99 FE
设备响应:  01 25 01 01 D0 43
设备响应格式:[设备地址][命令号] [数据长度:1字节] [设备地址] [CRC16]
此产品的设备地址为1。

3)温度校准值
① 当数据与参照标准有误差时,我们可以通过调整“温度校准值”来减小显示误差。
发送命令格式:
[设备地址][命令号:0x06][辅助命令号:0x0A] [参数编号] [写入的温度校准值][CRC16]
说明:
温度校准值: 值范围1-2000,中心点为1000,即可对当前显示值的十进制数可减小999或增大1000。对应十六进制量程范围为:0x0001-0x07D0。
    如果当前值偏小,建议温度校准值增大,即该参数大于1000,如果当前值偏大,建议温度校准值减小,即该参数小于1000。
比如写入温度校准值为900,命令为 01 03 00 05 00 01 94 B
设备响应: 01 05 03 84 11 00
设备响应格式:[设备地址][参数编号] [写入的温度校准值] [CRC16]
上例回复数据中,温度校准值更改为900,对应16进制数据为03 84。
② 若不知道温度校准值时,可以通过此命令可以读出温度校准值。
发送命令格式:
[设备地址][命令号:0x03][ 辅助命令号:0x00] [参数编号][固定值:00 01] [CRC16]
说明:
比如查询当前温度校准值,命令为 01 03 00 04 00 01 C5 CB
设备响应:  01 03 02 03 84 B8 D7
设备响应格式:[设备地址][命令号] [数据长度:2字节] [温度校准值] [CRC16]
上例回复数据中,读出的温度校准值为900,对应16进制数据为03 84。

外形尺寸


SD8202B,大屏,LED,双温度,显示仪

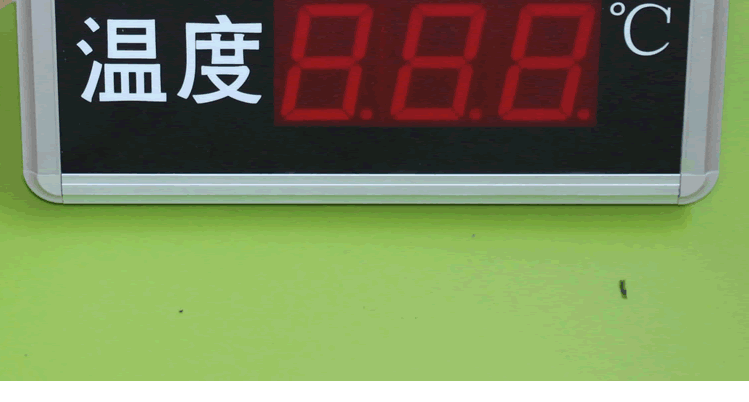

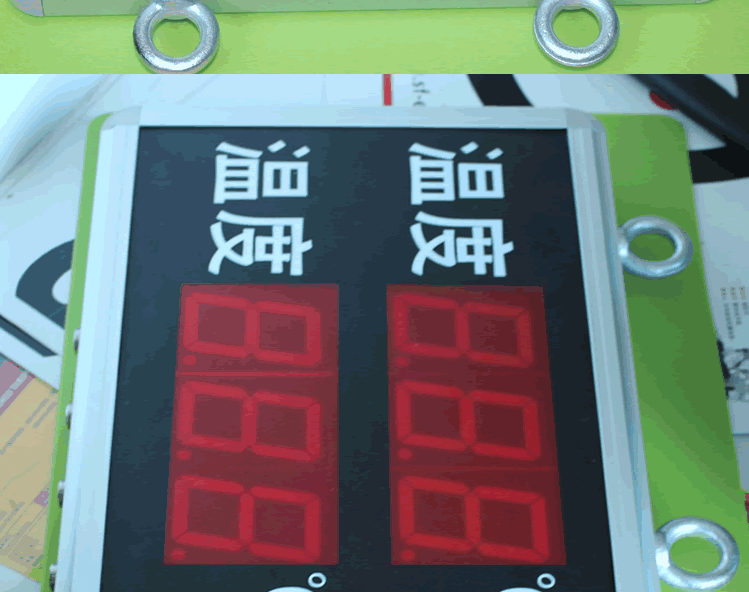

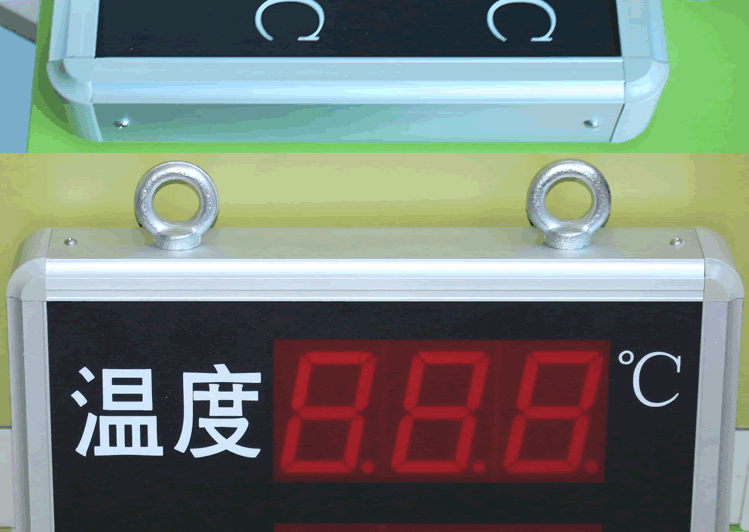

实物照片








RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM7310系列产品选型

  • 型号
  • 说明
  • SM7310B
  • RS485通讯接口
  • SM7310M接口
  • 4-20mA电流输出
  • SM7310V
  • DC0-5V电压信号输出
  • SM7310V-10输出
  • 电压信号输出
