产品介绍

技术参数

产品特点

产品用途

模式

控制器自带2种模式，用于不同的应用场合。模式1为加热加湿模式，模式2为降温除湿模式。

1、加热加湿模式（默认模式，模式值为1）
本模式适用于需加热加湿的应用场景。加热与加湿分别通过继电器1与继电器2控制加热与加湿设备。

1）加热开启与关闭过程
加热设备启动的条件：当前测量值<（温度下限-回差值）。
加热设备启动后再关闭加热的条件： 当前测量值=温度下限



如上图所示，为测量的温度值低于用户设置的温度下限值减回差值时，控制器内部继电器1吸合，启动加热设备;加热后，温度升高到用户设置的温度下限值时，则继电器1断开，停止加热。

2）加湿设备启动与关闭过程
加湿设备启动的条件：当前测量值<（湿度下限-回差值）。
加热设备启动后再关闭加热的条件： 当前测量值=湿度下限

如上图所示，为测量的湿度值低于用户设置的湿度下限值减回差值时，控制器内部继电器2吸合，启动加热设备;加热后，湿度升高到用户设置的湿度下限值时，则继电器2断开，停止加湿。

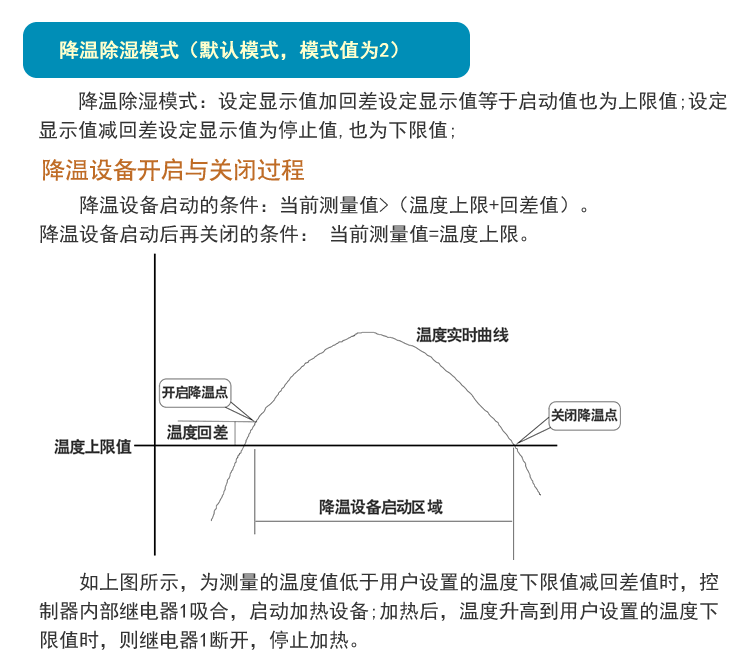

2、降温除湿模式（默认模式，模式值为2）
降温除湿模式：设定显示值加回差设定显示值等于启动值也为上限值;设定显示值减回差设定显示值为停止值,也为下限值;

1）降温设备开启与关闭过程
降温设备启动的条件：当前测量值>（温度上限+回差值）。
降温设备启动后再关闭的条件： 当前测量值=温度上限

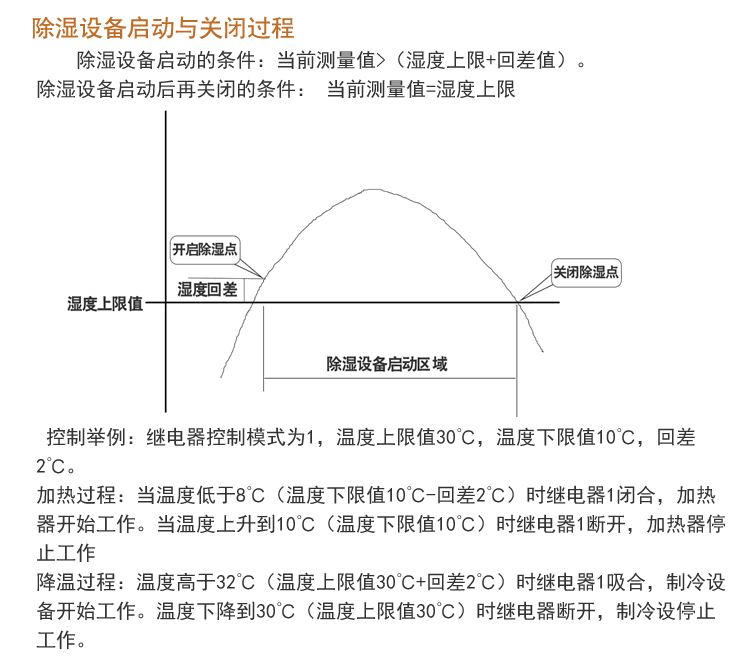

2）除湿设备启动与关闭过程
除湿设备启动的条件：当前测量值>（湿度上限+回差值）。
除湿设备启动后再关闭的条件： 当前测量值=湿度上限

控制举例：继电器控制模式为1，温度上限值30℃，温度下限值10℃，回差2℃。
加热过程：当温度低于8℃（温度下限值10℃-回差2℃）时继电器1闭合，加热器开始工作。当温度上升到10℃（温度下限值10℃）时继电器1断开，加热器停止工作
降温过程：温度高于32℃（温度上限值30℃+回差2℃）时继电器1吸合，制冷设备开始工作。温度下降到30℃（温度上限值30℃）时继电器断开，制冷设停止工作。


安装方法

仪表为嵌入式方形安装，安装时将仪表从正面推入开好孔的柜体面板上，开孔尺寸应为（67x67mm)，然后把支架从仪表的后面把仪表用螺丝旋紧，顶至不活动。按接线图将传感器对颜色接至仪表（仪表后面接线端必须与传感器路数输入相对应,与传感器接线端子1-4脚的“VCC，SCK，DATA，GND”按相应的次序连接）确认接线无误后，即可通电，通电后即刻显示测得的湿度值，此时相应指示灯亮。



操作说明

K1：“>>”设定时用选位键
K2：“∧”上调键
K3：“∨”下调键
K4：“SET”正常状态下长按2秒进入设置状态，设置状态下短按为切换设置选项
无按键及任何操作15秒后自动退出且保存设定数据。
继电器工作方式功能：1-加热加湿控制模式；2-降温除湿控制模式

参数设置

 正常状态下按“SET”1秒后进入设置状态，第一位数码管显示配置参数名，再按“SET”选择不同的配置参数。在需要调整的参数界面下短按“>>”选位数码管，然后按“∧”“∨”键调整数据。在设置状态下无操作15秒后自动保存退出。以下是具体操作流程：


接线图


                                        直接控制单相接线

                                     扩容控制接线



指示灯功能

ALM1为温度报警状态，ALM1亮时表示继电器1闭合；ALM2为湿度报警状态，ALM2亮时表示继电器2闭合。



通讯协议

本协议兼容工业MODBUS协议，可接工业组态软件。用组态软件时选择莫迪康PLC-modbusRTU协议即可联机。设备所有操作或回复命令都为16进制数据。默认通讯波特率：
9波特率——9600bps 数据位——8位 校验位——无校验 停止位——1位。

设备共提供了图示共13个状态值，供用户查询或设置。在组态王软件里，其分别对应4x0001到4x0013等13个寄存器。



基本命令格式

[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为0-15,当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
CRC校验：CRC16校验，低位在前，高位在后。

1）读取数据

发送命令格式：
[设备地址][功能码：0x03][起始地址：2字节][数据长度：2字节][CRC16校验]
设备响应格式：
     [设备地址][命令号][返回的字节个数][温度][湿度][继电器状态][CRC16校验]
返回数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。例如：查询1号设备上传感器数据：
发送： 01 03 00 00 00 03 05 CB
回应： 01 03 06 0B C3 16 31 00 00 31 98
上例回复数据中：01表示地址1，03表示命令号，04表示数据长度为4个字节。数据含义为：
    0B C3为温度值,10进制数据为3011,因传感器分辨率为0.01,该值需除以100,即温度值为30.11度。
16 31为湿度值,10进制数据为5681,湿度值为 56.81度。
00 00为继电器工作状态，0-未吸合 1-继电器1吸合 2-继电器2吸合 3-继电器都吸合。
相同方式，用户可以通过查询不同的寄存器地址，来查询各状态值。

实物照片
