[SD5110B]RS485组网型大屏LCD壁挂式温湿度显示仪

产品型号:SD5110B  / yodi


在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
客服微信:13817973353 13818126020

产品手册下载    ENGLISH       产品样本

    SD5110BRS485组网型大屏LCD壁挂式温湿度显示仪为RS485总线式温湿度显示仪,采用RS485接口,标准MODBUS-RTU协议,可实现多点同时监测,组网并远传。本产品可应用于(1) 通讯基站档案库 (2) 仓库(3) 实验室(4) 工厂,车间,机房(5) 博物馆,档案室,图书管(6) 医院(7) 宾馆酒店,生活小区 (8) 石油化工基地(9) 发电厂,核电站,变电站(10) 农业研究基地,卫生防疫站,环保部门等其它需要监测温湿度的各种场合等。

技术参数

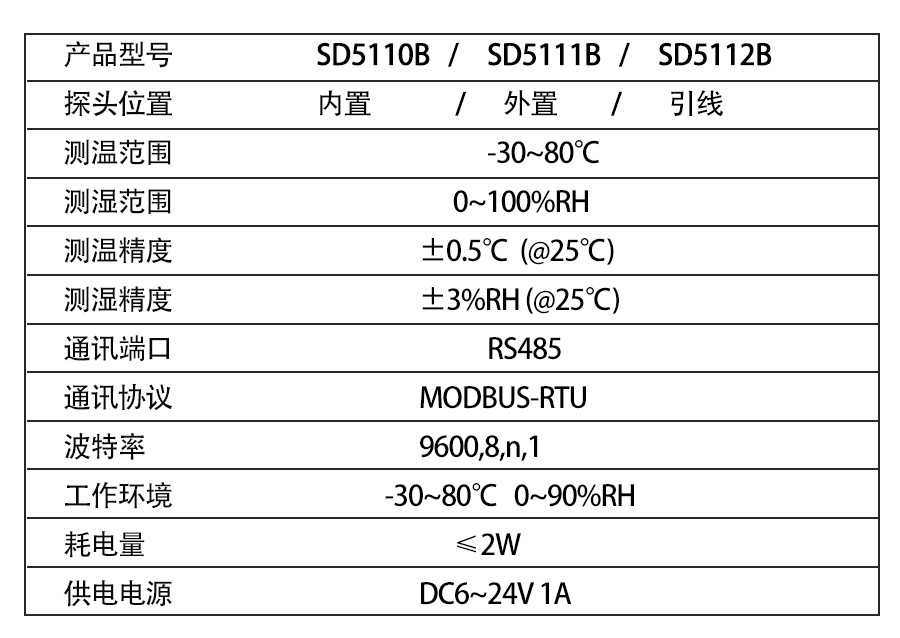

技术参数 参数值
品牌 SONBEST/搜博
温度测量范围 -30℃~80℃
温度测量精度 ±0.5℃ @25℃
湿度测量范围 0~100%RH
湿度测量精度 ±3%RH @25℃
通讯接口 RS485
默认波特率 9600 8 n 1
供电电源 DC9~24V 1A
显示方式 LCD
运行环境温度 -40~80°C
运行环境湿度 5%RH~90%RH

产品接线

SD5110B

特色与细节

SD5110B

SD5110B

SD5110B

SD5110B

SD5110B

SD5110B

典型应用

SD5110B

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 02 C4 0B 。
地址 功能码 起始地址 数据长度 校验码
01 03 00 00 00 02 C4 0B
    对于正确的问询帧,设备会响应数据:01 03 04 00 79 00 7A AA 09 ,响应格式:
地址 功能码 长度 数据1 数据2 校验码
01 03 04 00 79 00 7A AA 09
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 数据地址表
组态地址 寄存器地址 寄存器说明 数据类型 值范围
40001 00 00 温度寄存器 只读 0~65535
40002 00 01 湿度寄存器 只读 0~65535
40101 00 64 型号编码 读/写 0~65535
40102 00 65 测点总数 读/写 1~20
40103 00 66 设备地址 读/写 1~249
40104 00 67 波特率 读/写 0~6
40105 00 68 通讯模式 读/写 1~4
40106 00 69 协议类型 读/写 1~10



清单与实物

SD5110B

SD5110B

SD5110B


技术参数 参数值
品牌 SONBEST/搜博
温度测量范围 -30℃~80℃
温度测量精度 ±0.5℃ @25℃
湿度测量范围 0~100%RH
湿度测量精度 ±3%RH @25℃
通讯接口 RS485
默认波特率 9600 8 n 1
供电电源 DC9~24V 1A
显示方式 LCD
运行环境温度 -40~80°C
运行环境湿度 5%RH~90%RH
