[SR2510B]多通道SHT10温湿度记录仪(锂电池供电,TFT彩屏显示)

产品型号:SR2510B   上海搜博实业有限


在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
客服微信:13817973353 13818126020


产品介绍


         SR2510B-5温湿度数据采集模块,配合美国瑞士专用温湿度传感器,支持5个温湿度传感器,基于工业用MODBUS-RTU协议,实现低成本温湿度状态在线监测和记录双重需求的实用型一体化仪器。在线记录的同时,备份一份数据在记录仪,重要的数据掉电也不会丢失,是本设备研发的根本需求。
本模块可应(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
为便于工程组网及工业应用,本模块采用工业广泛使用的MODBUS-RTU通讯协议,支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
       产品标配不含传感器,需要传感器请按如下网址选择:
http://www.sonbest.com/plus/search.php?q=SLHT


特点与特色


1.RS485通讯接口,可以实时采集与监测
2.数据可导出EXCEL表格
3.大屏幕3.5寸彩
4.可接入5个SHT10\11\15的传感器
5.内置大容量锂电池
6.组网方案,每个传感器都有一个地址,可任意设置地址
7.提供二次开发通讯协议、赠送二次开发测试软件
8.基于工业通用的MODBUS-RTU协议,可接入PLC或组态软件
9.高精度、免校正、全数字化采集,不会因距离太远导致数据不准确

 技术参数


参数
显示测温范围 -40℃~+123.8℃
传感器标称测温精度 ±0.5℃(内置为SHT10,因传感器而不同)
显示测湿范围 0~100RH
支持传感器个数 5个
传感器标测湿精度 可选配±4.5%RH、±3%RH、±2%RH、 1.8% RH
存储空间 512000bit  (可存储1489条)
定时时间间隔 1-9999秒
波特率 9600(可选配其它波特率)
通讯端口 RS485 MODBUS-RTU协议
充电电源 总线供电,DC5V 1A
耗电 2W
存储温度 -40 - 85℃
运行环境: -40 - 85℃-40℃~+85℃
外形尺寸 200×120×75mm³



接口说明


SR2510B,温湿度,SHT10,记录仪结构图


如上图所示,设备由电源接口、RS485接口、传感器接口、电源开按键、电源关按键、记录启动|暂停按键及3.5寸彩屏等几部分组成。

SR2510B,温湿度,SHT10,记录仪
                                                                                                  3.5寸彩屏


电源/充电接口
 设备供电电源接口为两芯接插件。设备使用的电源为 DC5V,可以在线给设备供电,也可以给设备充电,在线充电电流最大为400mA,故一般充8-10小时可以充满。

引线线芯颜色 名称 说明
电源正端. DC5V 正极
绿 电源负端 DC5V 负极




通讯接口

引线线芯颜色 名称 说明
RS485通讯  A+
RS485通讯  B-





传感器接口
 设备传感器接口为4芯接插件。


引脚标号 标号 线芯颜色 说明
1 V+ 供电电源正极,DC5V+
2 V- 绿 供电电源负极,DC5V-
3 S1 即SCK ,  传感器时序引脚
4 D1 即DATA , 传感器数据引脚




通讯协议


      本产品采用标准的MODBUS-RTU协议,默认波特率为9600,8,n,1 ,更详细的说明,请下载产品手册。

 产品方案


          SR2510B-5可以接5个温湿度传感器,可以直接与SLHT系列各种传感器相连接。图示举例与SLHT6-1壁挂式温湿度传感器相连接。仪器与传感器之间的引线距离最长可达50米。SR2510B-5与上位机之间为RS485总线,距离最远可长达1200米。上述方案适用于实时动态采集,由于设备本身是一款高性价比记录仪,设备可以循环保存上千条记录。即使掉电,掉电前的重要数据都会存储,并可以导出成为EXCEL表格。

SR2510B,温湿度,SHT10,记录仪典型应用




外形尺寸


[SR2510B-5]多通道SHT10温湿度记录仪(锂电池供电,TFT彩屏显示)

4个安装孔尺寸为220* 68,上图仅标示了68这个尺寸。







产品清单


序号 名称 型号 数量 备注
1 记录仪 SR2510B 1台
2 电源 DC5V 1个



产品照片

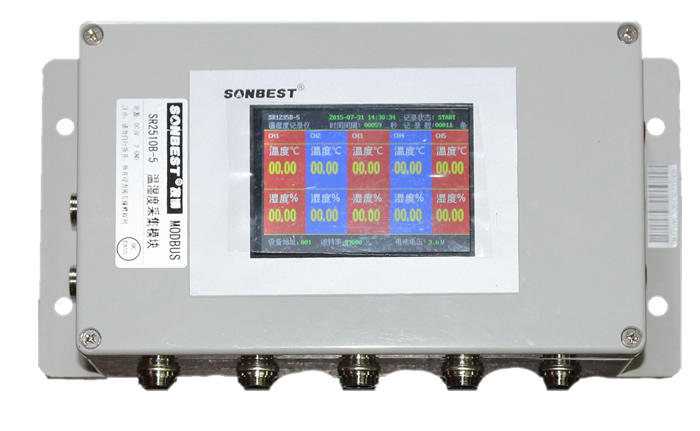

SR2510B,温湿度,SHT10,记录仪
SR2510B 实拍照片




[SR2510B-5]多通道SHT10温湿度记录仪(锂电池供电,TFT彩屏显示)正面照片
SR2510B-5 正面照片

SR2510B-5导出EXCEL格式
SR2510B-5数据导出为EXCEL格式

订货须知


型  号 通道数 型号说明 备注
SR2510B-5  5

       本产品标配为5通道,可以选配8通道。



RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线
