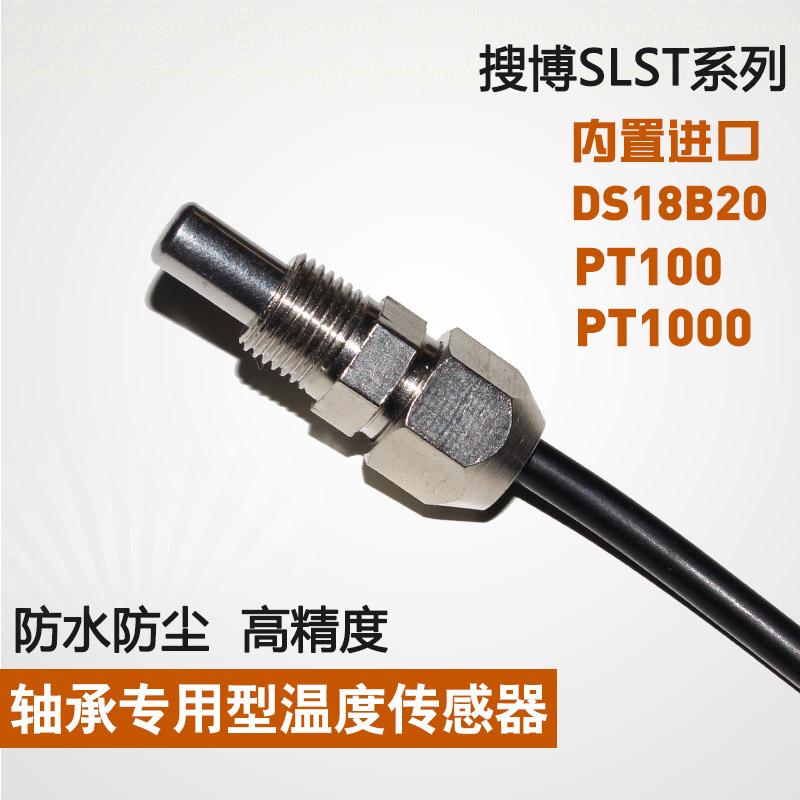

[SLST1-15]轴承专用温度传感器

产品系列:SLST1-15
产品型号:封装,轴承专用,不锈管,圆形,防水封装,管道检测,单总线,传感器
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载


产品介绍


SLST1系列数字温度传感器采用美国Dallas 半导体公司的数字化温度传感器DS18B20,传感器采用不锈钢外壳封装, 防水防潮。专门设计的传感器不锈钢外壳,仅有0.15mm的壁厚,具有很小的蓄热量,采用金属垫模工艺让DS18B20与不锈钢内壁充分接触,同时采用导热性高的密封胶灌封,保证了温度传感器的高灵敏性,极小的温度延迟。

技术参数


序号 项目 内容
1 内置传感器 DS18B20
2 温度精度 ±0.5℃(-10°~+85°C范围内)
3 测温范围 -55℃~+125℃
4 温度分辨率 9-12位(0.0625℃)
5 测温速度 750ms(12位分辨率)
6 电源要求 3V-5.5V
7 支持电缆长度  >100m
8  材质 314不锈钢
9 外形尺寸 φ6mm  长度30mm





接口说明


引线颜色 标号 说明
红色 VDD 电源正,范围DC3-5.5V
兰色 DQ 信号线
黑色 GND


应用领域


1、冷藏库温度监测 2、药厂GMP监测系统 3、电信机房监控 4、啤酒生产5、楼宇自控 6、仓库温度监测 7、环境监测 8、过程温度监测 9、空调监测



通讯协议


美国的达拉斯半导体公司(DALLASSEMICONDUCTOR)特有的单总线(1-Wire Bus)技术采用单根信号线,既可传输时钟,又能传输数据,而且数据传输是双向的,因而这种单总线技术具有线路简单,硬件开销少,成本低廉,便于总线扩展和维护等优点

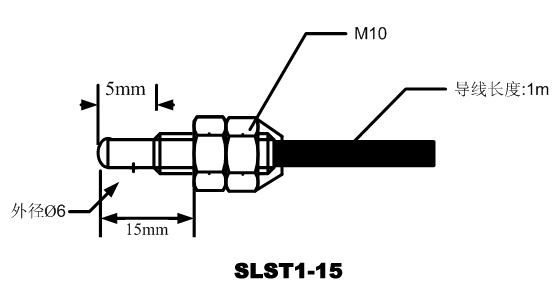

外形尺寸


   封装,轴承专用,不锈管,圆形,防水封装,管道检测,单总线,封装,温度传感器,传感器

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM7310系列产品选型

  • 型号
  • 说明
  • SM7310B
  • RS485通讯接口
  • SM7310M接口
  • 4-20mA电流输出
  • SM7310V
  • DC0-5V电压信号输出
  • SM7310V-10输出
  • 电压信号输出
