[SLHT16-1]支架式数字温湿度传感器

产品系列:SLHT16-1
产品型号:SLHT16-1,支架式,数字,温湿度,传感器
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

产品介绍


    SLHT16(包括SLHT16-1、 SLHT16-2、SLHT16-3、SLHT16-4、SLHT16-5)是支架式数字温湿度传感器系列中支架式专用传感器。传感器把传感元件和信号处理集成起来,输出全标定的数字信号。传感器采用专利的CMOSens® (http://www.CMOSens.com.cn/)技术,确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件,并在同一芯片上,与14 位的A/D 转换器以及串行接口电路实现无缝连接。因此,该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。每个传感器芯片都在极为精确的湿度腔室中进行标定,校准系数以程序形式储存在OTP 内存中,在标定的过程中使用。传感器在检测信号的处理过程中要调用这些校准系数。两线制的串行接口与内部的电压调整,使外围系统集成变得快速而简单。微小的体积极低的功耗,使SLHT16成为各类应用的首选。
     SLHT16提供4 脚引线封装,且传感器与引线之间采用接插件形式,易于更换与替换。

技术参数


参数 SLHT16
供电电压 2.4-5.5V
测温范围 -40 +85℃
测温精度 ±3℃或±0.4℃或±0.5℃
测湿范围 0-100%RH
测湿精度 ±1.8%或 ±3%或±4.5% RH
功耗 80μW(12位测量,1次/s);









接口说明


引线颜色 标号 时钟信号 备注
红色 VDD 电源
绿色 GND
蓝色 DATA 数据输出 需接3-10k上拉电阻
黄色 SCK 时钟信号

使用说明与单片机连接,请参照如下电路:
SLHT16,支架式,数字,温湿度,传感器


订货信息


型号 内置器件
SLHT16-1 SHT10
SLHT16-2 SHT11
SLHT16-3 SHT15
SLHT16-4 SHT71
SLHT16-5 SHT75

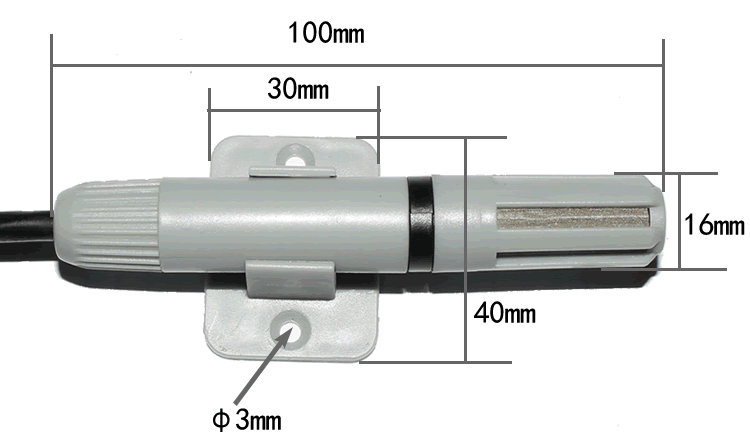

外形尺寸


   SLHT16,支架式,数字,温湿度,传感器

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM7310系列产品选型

  • 型号
  • 说明
  • SM7310B
  • RS485通讯接口
  • SM7310M接口
  • 4-20mA电流输出
  • SM7310V
  • DC0-5V电压信号输出
  • SM7310V-10输出
  • 电压信号输出
