产品介绍

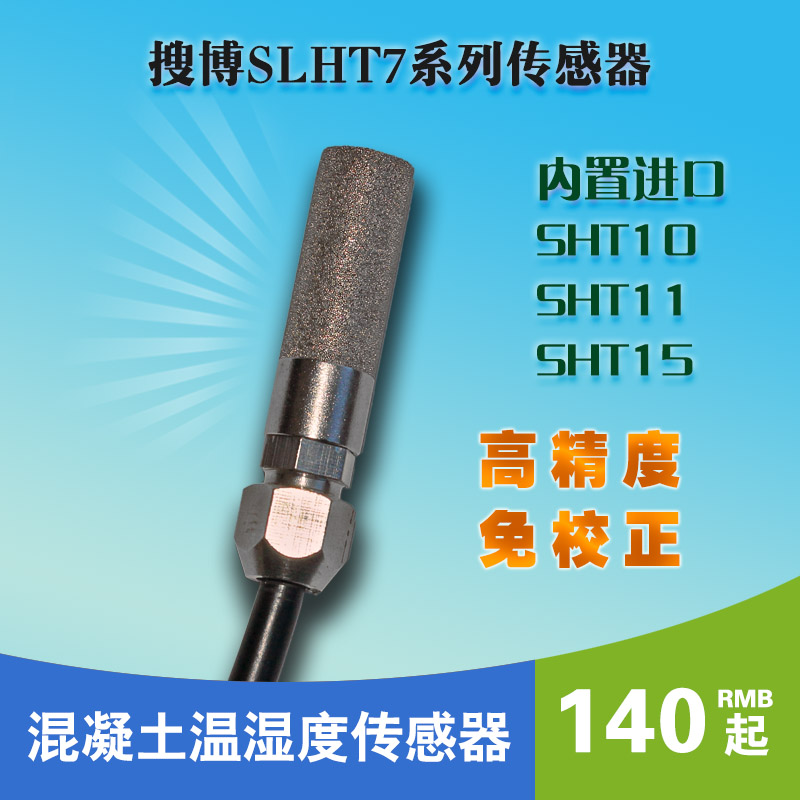

SLHT7包括SLHT7-1、 SLHT7-2、SLHT7-3共3种型号。土壤温湿度传感器可埋于混凝土里，通过测量混凝土内部空气柱的温湿度，从而达到测量混凝土温湿度的目的。测量原理为非接触式间接测量，需要接触式测量的用户，请选用我司SM2802B或SM3002B土壤水份温度传感器。产品标配1米线长，最长支持50米，用户有长线要求可订制。
技术参数
| 参数 | SLHT7 |
| 供电电压 | 2.4-5.5V |
| 测温范围 | -40 +85℃ |
| 测温精度 | ±3℃或±0.4℃或±0.5℃ |
| 测湿范围 | 0-100%RH |
| 测湿精度 | ±1.8%或 ±3%或±4.5% RH |
| 功耗 | 80μW(12位测量，1次/s)； |
接口说明
| 引线颜色 | 标号 | 时钟信号 | 备注 |
| 红色 | VDD | 电源 | |
| 绿色 | GND | 地 | |
| 蓝色 | DATA | 数据输出 | 需接3-10k上拉电阻 |
| 黄色 | SCK | 时钟信号 |
使用说明与单片机连接，请参照如下电路:
订货信息
| 型号 | 内置芯片 |
| SLHT7-1 | SHT10 |
| SLHT7-2 | SHT11 |
| SLHT7-3 | SHT15 |
外形尺寸
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C，5 ~ 95% RH（无凝露)
- 工作温度
- -40 ~ 85°C（工业级）
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线，1根RS485通讯线
SM7310系列产品选型
- 型号
- 说明
- SM7310B
- RS485通讯接口
- SM7310M接口
- 4-20mA电流输出
- SM7310V
- DC0-5V电压信号输出
- SM7310V-10输出
- 电压信号输出
