[SLHT9-2]微型壁挂式数字温湿度传感器

产品系列:SLHT9-2
产品型号:SLHT9-2,数字,温湿度,传感器
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载



产品介绍

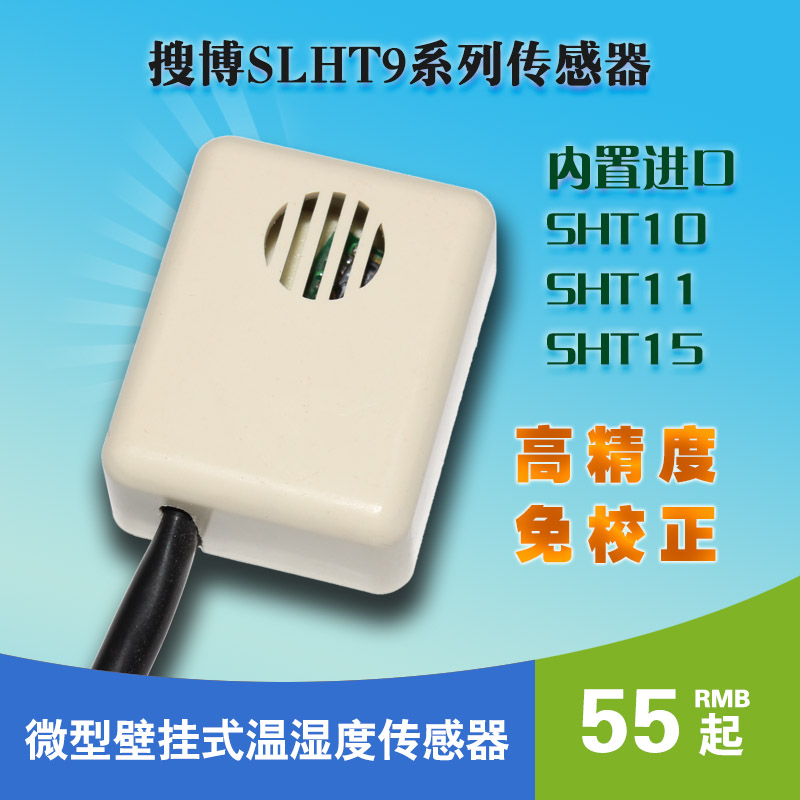

SLHT9包括SLHT9-1、 SLHT9-2、SLHT9-3共3种型号。微型壁挂式数字温湿度传感器常用于室内温湿度测量,其体积小,可灵活用于各种场合。产品标配1米线长最长支持50米,用户有长线要求可订制。
用户编程请参考瑞士SHT原厂说明书及我司提供的资料包。接线及使用电源请严格按照说明操作。切记接线正确并检查后再通电。

技术参数


参数 SLHT9
供电电压 2.4-5.5V
测温范围 -40 +85℃
测温精度 ±3℃或±0.4℃或±0.5℃
测湿范围 0-100%RH
测湿精度 ±1.8%或 ±3%或±4.5% RH
功耗 80μW(12位测量,1次/s);







接口说明


引线颜色 标号 时钟信号 备注
红色 VDD 电源
绿色 GND
蓝色 DATA 数据输出 需接3-10k上拉电阻
黄色 SCK 时钟信号

使用说明与单片机连接,请参照如下电路:
SLHT9,数字,温湿度,传感器

订货信息


型号 内置芯片
SLHT9-1 SHT10
SLHT9-2 SHT11
SLHT9-3 SHT15


外形尺寸


   SLHT9-2,数字,温湿度,传感器

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM7310系列产品选型

  • 型号
  • 说明
  • SM7310B
  • RS485通讯接口
  • SM7310M接口
  • 4-20mA电流输出
  • SM7310V
  • DC0-5V电压信号输出
  • SM7310V-10输出
  • 电压信号输出
