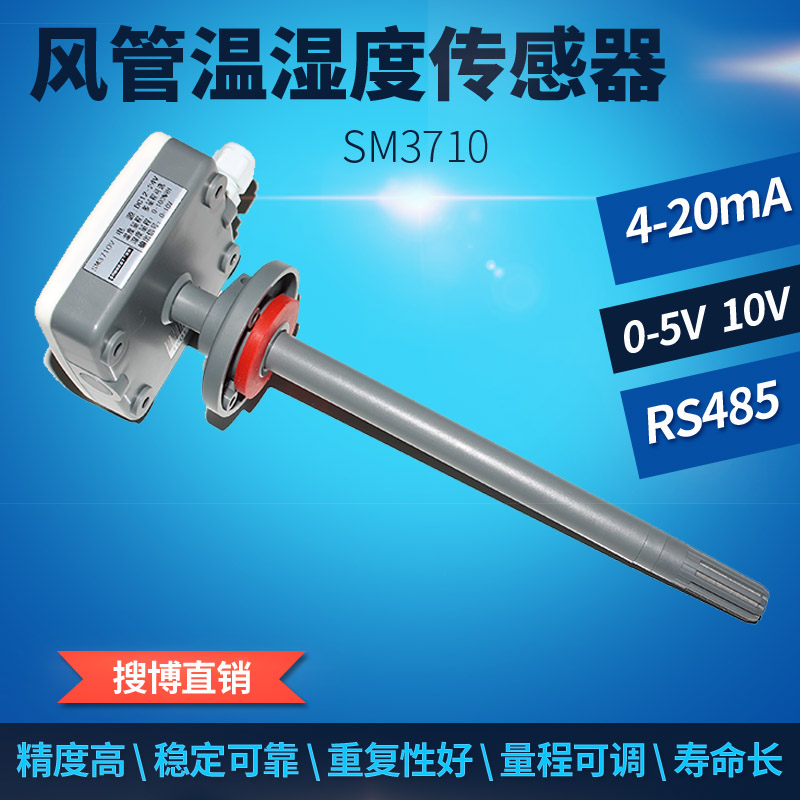

[SM3710M]4-20mA风管式温湿度传感器

产品系列:SM3710M
产品型号:4-20mA,风管式,温湿度,传感器
发布时间:2017-12-13 11:10:14
产品品牌:搜博
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载


SM3710

产品介绍


SM3710风管式温湿度变送器为可远距离传输的温湿度变送器,采用4-20mA/0-5V/RS485等工业通用接口,可直接接入各种显示仪表,实现温湿度监测。
    本产品可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
    本产品为新一代温湿度变送器,采用进口数字温度传感器为核心元件,使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用风管式探头,可选配多种外置式进口高精度数字温湿度传感器,使现场测量更加灵活多变,可适应多种场合。




特点与特色


一、温度及湿度隔离,隔离电压等级高达2500V

二、DC6-24V宽电压供电

三、采用防护设计,防护等级高达IP65

四、采用专用电流源芯片,一致性好,精度高

五、温度范围用户通过拔码开关调节




技术参数


参数

技术指标

温度测量范围

-40℃-60℃ | -20℃-80℃ | 0℃-50℃(由跳线更改量程)

内置传感器

SHT10

显示测湿范围

0~100%RH

湿度测量精度

±4.5%FSD @25

温度测量精度

2%FSD

带载能力

12V 供电 600Ω  24V 供电 1.2KΩ

通讯端口

RS485,可选配RS232

输出接口

双路隔离4-20mA 电流

耗电

<200mA

存储温度

-40 -85℃

运行环境:

-40℃+85℃

外形尺寸

110×85×40mm3



应用与方案


4-20mA管道型温湿度传感器(SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、电压输出|SM3710M)




接口说明与使用说明


标号

说明

线色

技术说明

V+

供电电源正

红色

12-24V输入电压正极

GND

供电电源负

绿色

12-24V输入电压负极

RT

湿度输出正

黄色

湿度4-20mA对应0-100%RH

T

温度输出正

兰色

温度4-20mA对应-40-120



外形尺寸


4-20mA管道型温湿度传感器(SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、电压输出|SM3710M)




配件清单


主机    1套

合格证  1份

说明书  1份





产品选型


SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、风管式SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、风管式SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、风管式

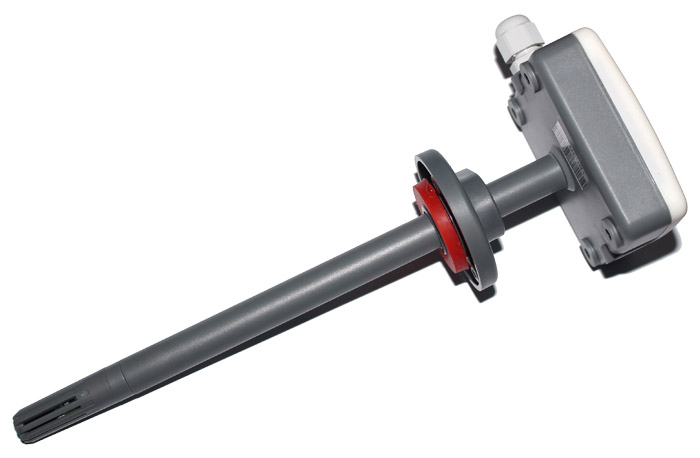

产品照片






关键词 SM3710M、管道型、温湿度、变送器、4-20mA、20mA、电流输出、风管式, 本产品由我司自主研发设计,若产品功能不完全满足您的需求,我司可根据您的需求免费订制。

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线





SM37系列产品选型

  • 型号
  • 说明
  • SM3710M2
  • 两线制风管式温湿度传感器
  • SM3710V2接口
  • 风管式高精度温湿度传感器
  • SM3710V
  • 风管式高精度温湿度传感器
  • SM3710M输出
  • 风管式温湿度传感器
  • SM3710B输出
  • RS485输出风管式温湿度传感
