[SM3650T-4]4路继电器控制模块

产品型号:SM3650T  / SONBEST

[SM3650T-4]4路继电器控制模块

天猫购买 京东购买
淘宝购买 速 卖 通

[SW3650T-4 ]4路继电器控制模块

产品介绍


       搜博SW3650T-4是一款通过无线网络实现远程控制的继电器模块,使用本模块可以进行工业设备、测试设备等的电源控制,无人值守、机站机房、实体店铺等的监控,智能家居如酒店宾馆、商场厂房、日常办公、别墅及豪宅路灯等本地和远程控制

功能说明

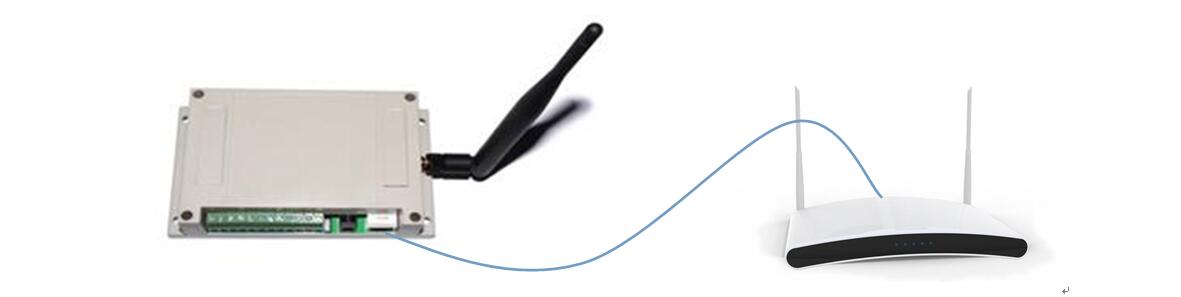

1串口转以太网

SW3650T-4
该模式下,WAN口使能,WIFI功能关闭。以太网可以配置为动态IP 地址(DHCP),也可以配置为静态IP 地址(STATIC)。

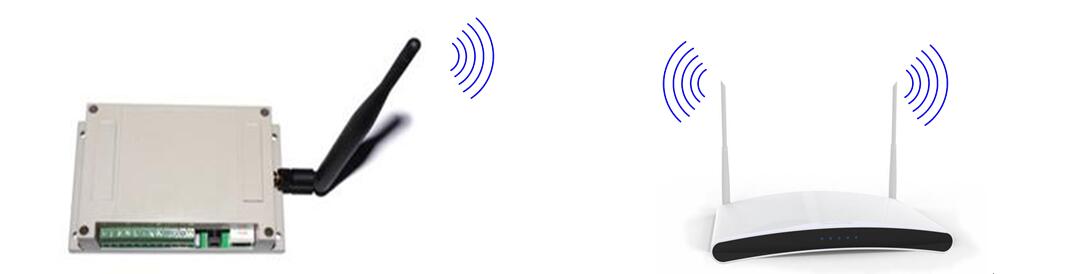

2 串口转WIFI CLIENT

SW3650T-4
该模式下,WIFI 使能,工作在CLIENT 模式下,WAN功能关闭。
WIFI CLIENT 可以配置为动态IP 地址(DHCP),也可以配置为静态IP 地址(STATIC)。
WIFI 安全方面支持目前所有的加密方式。

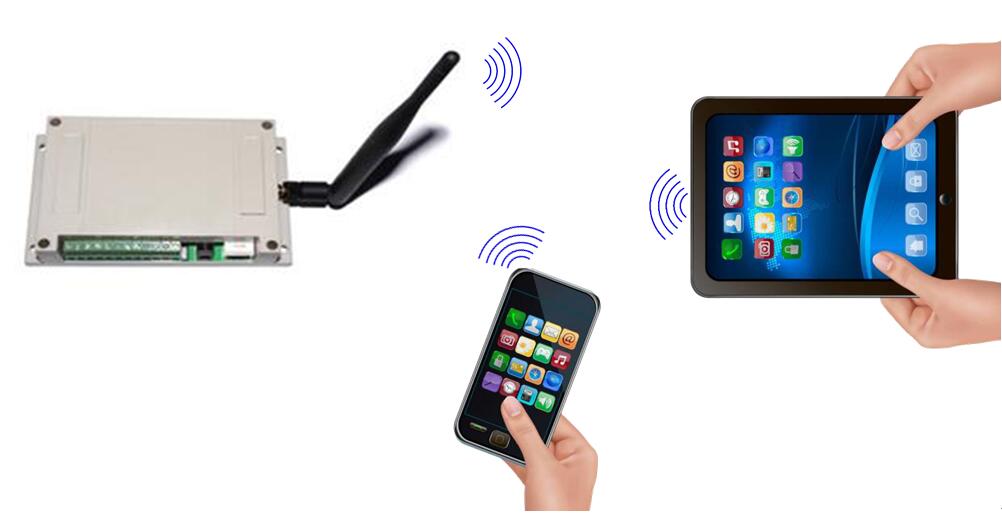

 3串口转WIFI AP

SW3650T-4
该模式下,WIFI 使能,工作在AP 模式下,WAN功能关闭。
WIFI 安全方面支持目前所有的加密方式。
WIFI 设备能连接到模块,成为WIFI 局域网下的设备。


技术参数


参数 技术指标
输入电压 DC 6V-24V
功耗 1.3W~10W
继电器受控负载 交流250V 10A;直流30V 10A
工作环境 -10℃~85℃
存储温度 -20℃~70℃
外形尺寸 90mm×145mm×41mm
接口 1个以太网口、4 路继电器接口、WIFI
无线参数
WIFI 工作模式 无线网卡/无线接入点/无线路由器
无线标准 IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
无线传输速率 11n:最高可达150Mbps
11g:最高可达54Mbps
11b:最高可达11Mbps
频率范围 2.4-2.4835G
发射功率 12-15 DBM
WIFI工作模式 无线网卡/无线接入点
无线安全 无线安全功能
64/128/152位WEP加密
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制
传输距离 100-300 米(环境情况不同,传输距离不同)

特点


1.   4路继电器控制,每路可交流250V 10A或直流30V 10A
2.   可靠的系统核心适用于安全性和长期运行的系统应用
3.   模块集成10/100M自适应以太网接口
4.   低功耗的WIFI模块
5.   完美支持802.11 b/g/n协议
6.   支持 WIFI 加密方式 WEP/WPA-PSK/WPA2-PSK/TKIP/AES等
7.   支持无线工作在AP模式和节点(Station)模式,真正的硬件AP,支持iPhone手机和android系统等所有WIFI连接 ,支持AP和station同时在线功能
8.   可选TCP Server/TCP Client/UDP 工作模式,支持网络协议:TCP /UDP /ARP /ICMP /HTTP /DNS /DHCP
9.   赠送二次开发测试软件

接口说明



设备带有多种接口,一个电源DC 6V-24V接口、一个RJ45网口、4组常开常闭控制接口。[SW3650T-4 ]4路继电器控制模块 插口说明
通讯协议


计算机发送命令:



[设备地址][功能码][ 起始地址:2字节][ 数据域:2字节][CRC16校验]
意义如下:
A:设备地址:默认设备地址为1。
B:功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C:起始地址:查询或操作寄存器起始地址。
D:数据域:FF 00为闭合继电器,00 00为释放继电器。
E:CRC校验:CRC16校验,低位在前,高位在后。例如要保存控制状态

例如:闭合继电器,则发送命令为:
01 05 00 00 FF 00 8C 09
释放继电器,则发送命令为:
01 05 00 00 00 00 CD F9
注意:为保证控制的有效性,请在发送命令时,一定要在收到设备有响应时,才能认为设备已动作。否则需要重发命令,直到设备有响应为止。

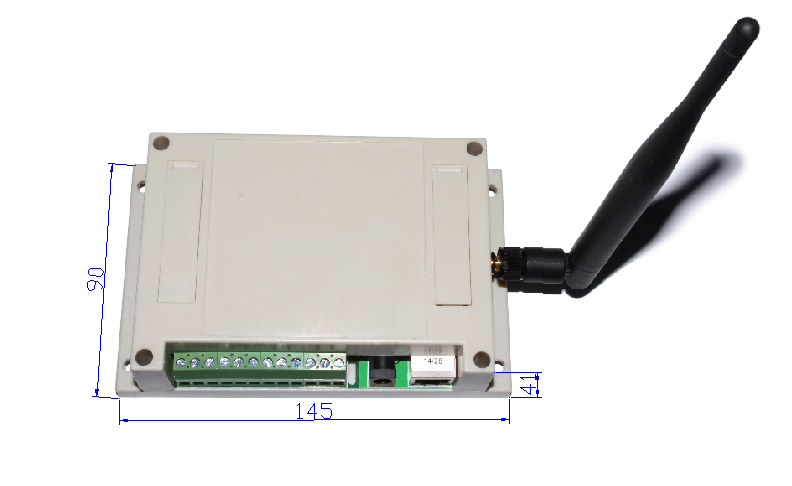

外形尺寸


[SW3650T-4 ]4路继电器控制模块 产品尺寸
