SM3002B 土壤温度及水分检测二合一的传感器,可长期埋设于土壤和堤坝内使用,对表层和深层土壤进行墒情的定点监测和在线测量,也叫农田墒情检测仪。采用RS485多种工业通用接口,可直接接入各种显示仪表,实现土壤水分监测。与数据采集器配合使用,可作为水分及温度定点监测或移动测量的仪器。

土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响,地表特征与土壤水分状况也存在着依次的相关性。SM3002B是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分及温度测量传感器。水分检测采用世界先进的最新FDR原理制作,其性能和精度可与TDR型和FD型土壤水分传感器相媲美,并在可靠性与测量速度上具有更大的优势。本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分及温度控制系统(3) 食用菌水分及温度控制系统(4)沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。

SM3002B为搜博自主研发产品,采用工业级精密核心元件,使其具有优越的准确性与长期稳定性。小巧化的体积设计,方便携带和安装。结构设计合理密封,不锈钢探针保证适用性和广泛性。设备采用工业通用的RS485、MODBUS-RTU通讯协议,可以直接与各种组态软件或PLC直接联机使用。



土壤水分传感器产品描述



技术参数


PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

接口说明


PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

 外形尺寸


PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

通讯协议


 设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。
基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2字节][CRC16校验:2字节]
意义如下:
A、设备地址:设备地址范围为1-35,其中250即0xFA为通用查询地址,当不知道设备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC校验:CRC16校验,高位在前,低位在后。

1)参数查询(功能码为0x03 )
[设备地址][功能码:03][起始长度:2个字节][数据长度:2个字节][CRC16校验:2字节]
设备响应:
[设备地址][命令号][返回的字节个数][数据][CRC16校验]
响应数据意义如下:
A、返回的字节个数:表示数据的字节个数,也就是数据1,2...n中的n的值。
B、数据长度: 值范围1-7。
传感器内置了7个数据寄存器。
PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

例如:查询1号设备上水分传感器数据:
发送: 01 03 00 00 00 02 C4 0B
回应:  01 03 02 07 1C 08 2C [CRC16]
上例回复数据中:01表地址1,02表数据长度为2个字节,由于测点数据长度占两个字节,比如第一个数据为07 1C, 折成10进制即为:1820,因模块分辨率为0.01,该值需除以100,即实际值为18.20%,08 2C为温度值,计算方法相同。
    在组态王或力控组态软件中,水分寄存器地址为:4x0001,温度值寄存器地址为:4x0002

2)量程缩放系数(功能号:0x06辅助命令号:0x0A )
   当设备量程整体放大或缩小,我们可以通过此参数来调整,使显示值整体缩放。
发送命令格式:
[设备地址][命令号:0x06][辅助命令号:0x0A] [0x00] [参数值:占2个字节] [CRC16]
比如将设备地址量程缩放系数更改为1.05,实际参数需乘10000,即十进制值为10500,对应16进制数据为29 04,我们可以用设备地址通配值(0XFA,即250)来设置,当然也可以直接用当前设备地址对设备进行操作:
命令为: FA 06 0A 00 29 04 81 CA
设备响应: 01 00 29 04 1F 8B
响应格式为:
设备响应格式:[设备地址][ 0x 00] [参数值:2个字节] [CRC16]
若设备正确响应,表明参数设置成功

3)偏移校准值(功能号:0x06辅助命令号:0x0A )
   当显示值整体偏大或偏小,我们可以通值此能数,使显示值整体偏移
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0A] [0x 02] [参数值:占2个字节] [CRC16]
比如将显示值整体偏移-3%Rh,那系数为-3.00,实际参数需乘100,即十进制值为-300,对应16进制数据为FE D4,我们可以用设备地址通配值(0XFA,即250)来设置,当然也可以直接用当前设备地址对设备进行操作:
命令为: FA 06 0A 02 FE D4 7E 66
设备响应: 01 02 FE D4 E0 27
响应格式为:
设备响应格式:[设备地址][ 0x 02] [参数值:2个字节] [CRC16]
若设备正确响应,表明参数设置成功

4)水分显示最大值(功能号:0x06辅助命令号:0x0A )
   我们可以用此参数来设置水分计能够显示的最大值。
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0A] [0x 04] [参数值:占2个字节] [CRC16]
比如将水分含量显示值最大允许为100%,那实目标参数为100.00,实际参数需乘100,即十进制值为10000,对应16进制数据为 27 10,我们可以用设备地址通配值(0XFA,即250)来设置,当然也可以直接用当前设备地址对设备进行操作:
命令为: FA 06 0A 04 27 10 C4 64
设备响应: 01 04 27 10 00 25
响应格式为:
设备响应格式:[设备地址][ 0x 04] [参数值:2个字节] [CRC16]
若设备正确响应,表明参数设置成功

5)水分显示最小值(功能号:0x06辅助命令号:0x0A )
   我们可以用此参数来设置水分计能够显示的最小值,此小于此值时,都显示为0。
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0A] [06] [参数值:占2个字节] [CRC16]
比如将水分含量显示值最大允许为3%,那实目标参数为3.00,实际参数需乘300,即十进制值为300,对应16进制数据为01 2C,我们可以用设备地址通配值(0XFA,即250)来设置,当然也可以直接用当前设备地址对设备进行操作:
命令为: FA 06 0A 06 01 2C 7F D5
设备响应: 01 06 01 2C E1 94
响应格式为:
设备响应格式:[设备地址][ 0x 06] [参数值:2个字节] [CRC16]
若设备正确响应,表明参数设置成功

6)设备地址设置(功能号:0x06辅助命令号:0x0A )
   我们可以用此参数来设置设备的设备地址,值范围为1-35,注意,为方便用户对设备地址的查询,设备带有通配地址250,即0xFA,当多个设备在总线上时,请不用使用通配地址对设备进行参数操作。
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0A] [08] [参数值:占2个字节] [CRC16]
比如不清楚当前设备地址,可以直接用通配地址对设备进行地址设置,我们将当前设置地址设置为1,命令为: FA 06 0A 08 00 01 DF 9B
设备响应: 01 08 00 01 41 DA
响应格式为:
设备响应格式:[设备地址][ 0x 08] [参数值:2个字节] [CRC16]
若设备正确响应,表明参数设置成功。

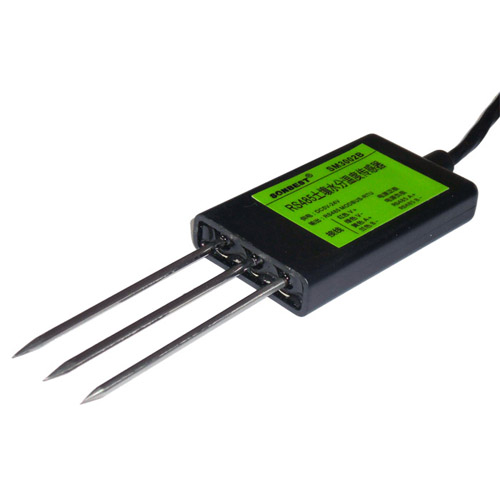

实物照片


PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

产品正面


产品背面



PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改

关键词: PT100,RS485,水分传感器,温度传感器,modbus-RTU,地址可修改, 销售热线:021-51083595,批量用户请联系021-61374977,可以享受更多优惠。

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线
