产品介绍

         SZ2510-5无线多通道温湿度数据记录仪,配合美国瑞士专用温湿度传感器，内置锂电池，支持ZIGBEE及5个温湿度传感器，基于工业用MODBUS-RTU协议，实现低成本无线温湿度状态在线监测和记录双重需求的实用型一体化仪器。在线记录的同时，备份一份数据在记录仪，重要的数据掉电也不会丢失，是本设备研发的根本需求。
本模块可应(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

       产品标配不含传感器，需要传感器请按如下网址选择：
http://www.sonbest.com/plus/search.php?q=SLHT


特点与特色

1.ZIGBEEF无线，可以远距离实时采集与监测
2.数据可导出EXCEL表格
3.大屏幕3.5寸彩
4.可接入5个SHT10\11\15的传感器
5.内置大容量锂电池
6.组网方案，每个传感器都有一个地址，可任意设置地址
7.提供二次开发通讯协议、赠送二次开发测试软件
8.基于工业通用的MODBUS-RTU协议，可接入PLC或组态软件
9.自带定时记录功能，同时提供实时数据查询功能

 技术参数

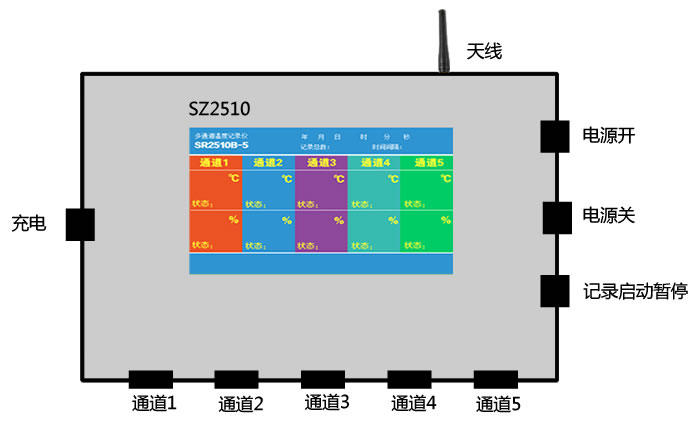

如上图所示，设备由电源接口、RS485接口、传感器接口、电源开按键、电源关按键、记录启动|暂停按键及3.5寸彩屏等几部分组成。


                                                                                                  3.5寸TFT真彩显示屏


电源/充电接口
 设备供电电源接口为两芯接插件。设备使用的电源为 DC5V，可以在线给设备供电，也可以给设备充电，在线充电电流最大为400mA，故一般充8-10小时可以充满。

  传感器接口
 设备传感器接口为4芯接插件，可接入5个温湿度一体式传感器。

通讯协议

      本产品采用标准的MODBUS-RTU协议，默认波特率为9600，8,n,1 ，更详细的说明，请下载产品手册。

 产品方案

          SZ2510-5可以接5个温湿度传感器，可以直接与SLHT系列各种传感器相连接。图示举例与SLHT6-1壁挂式温湿度传感器相连接。仪器与传感器之间的引线距离最长可达50米。SR2510B-5与上位机之间为RS485总线\RS232\网络接口，选配不同的ZIGBEE采集模块即可实现。

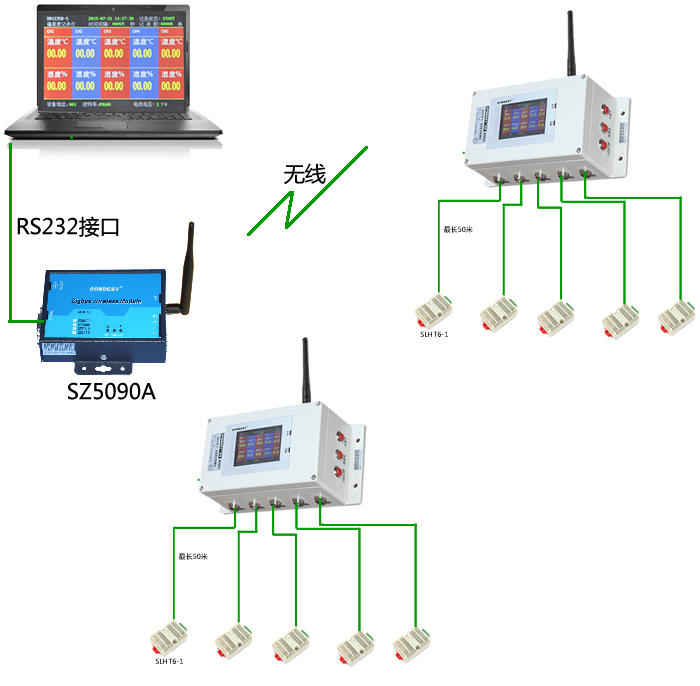

1. 与电脑RS232连接方案：
   本方案相对比较简单，一个集中采集器SZ5090A直接可以与64个SZ2510-5系统组建无线温湿度测温系统。SZ509A自带RS232接口，可以直接与有RS232接口的工控机或台式机直接连接，也可以通USB-RS232转换线直接电脑的USB接口连接。

2. 与电脑RS485连接方案：
  本方案为方案1基础上的升级版，当现场离采集主机距离转远时，可以通过RS485扩展有效通讯距离，采集设备为SZ5090B，SZ5090B为RS485接口，可以将ZIGBEE无线数据转变为RS485信号，RS485由于支持最远为1000米，所以可以直接将无线系统扩展为RS485网络系统。由于无线设备都是基于MODBUS-RTU协议，所以RS485数据可以轻松接入到组态软件、工控屏、PLC等设备。

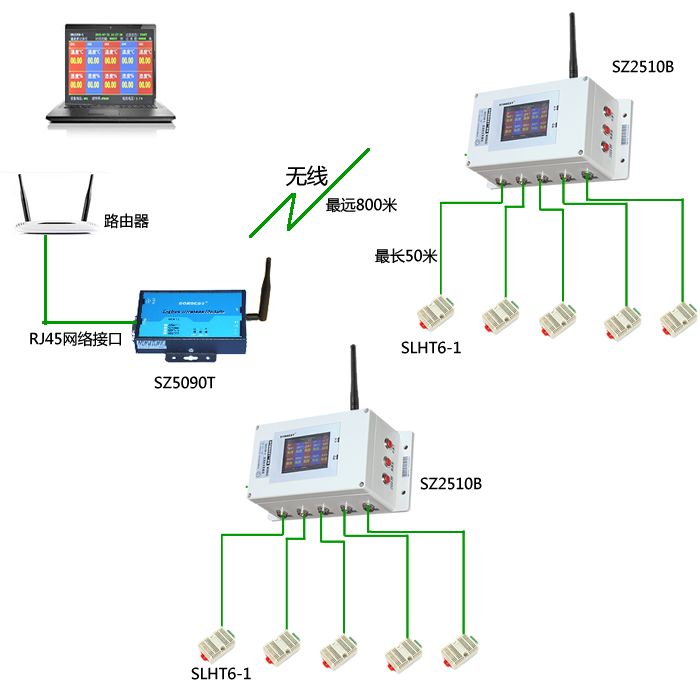

3. 与电脑网络接口连接方案：
   在物联网时代，什么都需要联网，本方案通过ZIGBEE网关SZ5090T，直接将现场的无线网络数据转变为TCP/IP网络接口，可以直接接到路由器，由于网关是基于TCP网络接口，所以只要网络联通的地方，通过IP地址连接，可以实现远程或WIFI访问现场数据。



外形尺寸



4个安装孔尺寸为220* 68，上图仅标示了68这个尺寸。

产品清单

产品照片

SR2510B 实拍照片

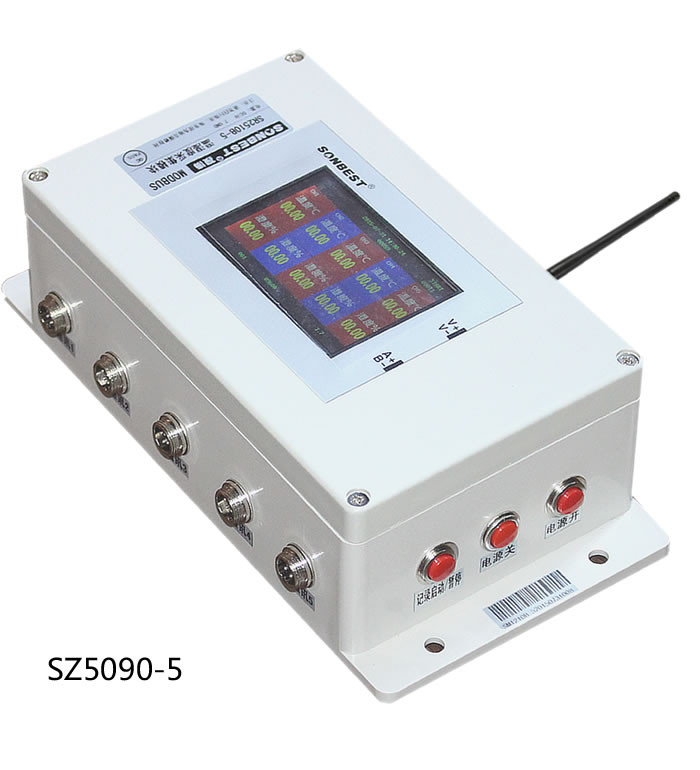

SZ2510-5 正面照片


SZ2510-5数据导出为EXCEL格式

订货须知

       本产品标配为5通道，可以选配8通道。
