产品介绍

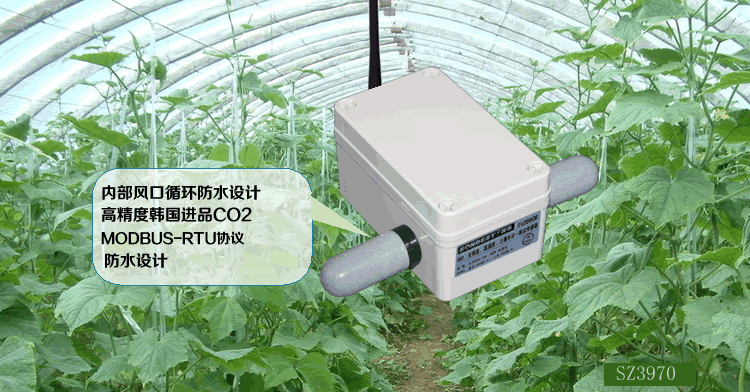

       SZ3970B 为基于ZIGBEE无线通信技术的防护型二氧化碳传感器，产品采用标准MODBUS-RTU协议，可以各种支持此协议的PLC或人机界面通讯。

          Zigbee是基于IEEE802.15.4标准的低功耗个域网协议。根据这个协议规定的技术是一种短距离、低功耗的无线通信技术。这一名称来源于蜜蜂的八字舞，由于蜜蜂(bee)是靠飞翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传递花粉所在方位信息，也就是说蜜蜂依靠这样的方式构成了群体中的通信网络。其特点是近距离、低复杂度、自组织、低功耗、低数据速率、低成本。主要适合用于自动控制和远程控制领域，可以嵌入各种设备。简而言之，ZigBee就是一种便宜的，低功耗的近距离无线组网通讯技术。
    ZigBee是一种低速短距离传输的无线网络协议。ZigBee协议从下到上分别为物理层(PHY)、媒体访问控制层(MAC)、传输层(TL)、网络层(NWK)、应用层(APL)等。其中物理层和媒体访问控制层遵循IEEE 802.15.4标准的规定。 ZigBee网络主要特点是低功耗、低成本、低速率、支持大量节点、支持多种网络拓扑、低复杂度、快速、可靠、安全。ZigBee网络中设备的可分为协调器(Coordinator)、汇聚节点(Router)、传感器节点(EndDevice)等三种角色。

   zigbee支持最多15级跳，点与点之间最远2KM，可支持远距离的超大网络组建。

     信道检测让数据减少碰撞，采用DSSS直序扩频技术，用高速率的伪噪声码序列与信息码序列模二加(波形相乘)后的复合码序列去控制载波的相位而获得直接序列扩频信号，即将原来较高功率、较窄的 频率变成具有较宽频的低功率频率，以在无线通信领域获得令人满意的抗噪声干扰性能。

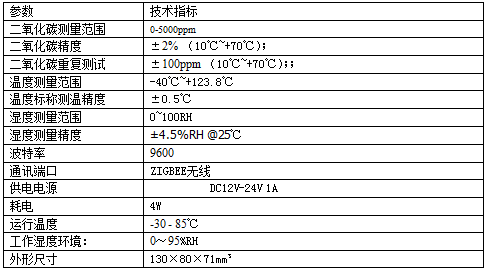

 技术参数

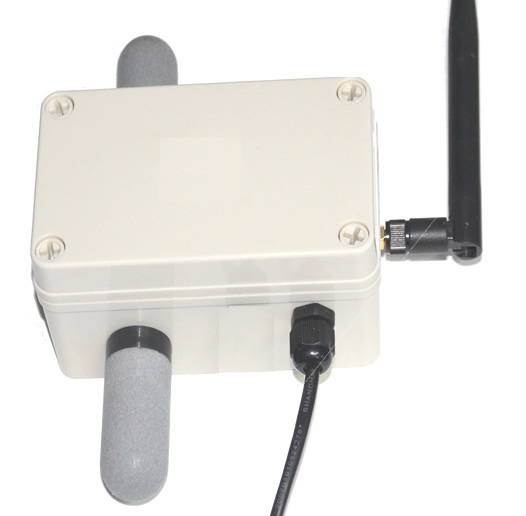

产品结构

    如上图所示，产品由红外CO2传感器、光照度传感器、温湿度传感器、气体检测气窗（孔）及防水接头等几部分组成。
 电源
  设备出厂前自带了1米引线，每根线芯的颜色已按下表进行了规定，请严格按照要求进行接线，否则会烧毁设备。

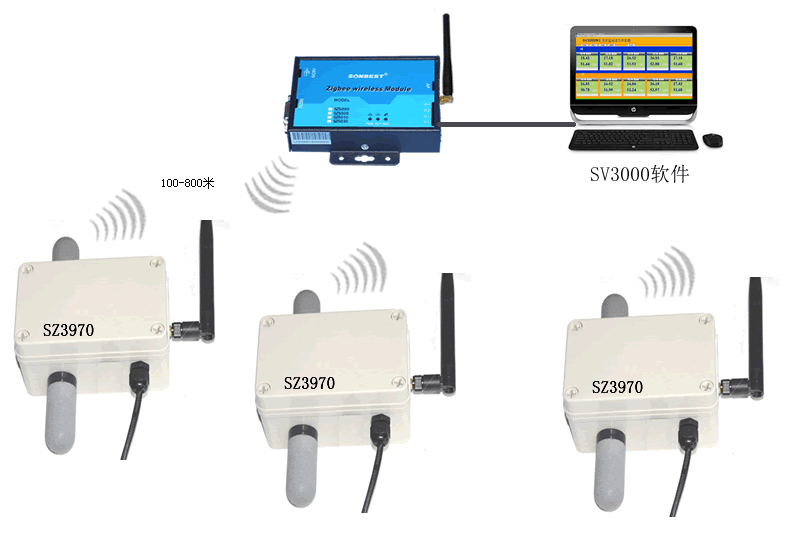

 推荐方案



推荐方式中，根据无线接收模块与电脑之间的接口不同，用户可以根据以下方式选配：
1. 如果电脑自带串口，可以选用 ZIGBEE转串口收发模块 SZ5090A
2.如果希望接收模块与电脑之间距离大于15米，建议使用网络接口的无线网关 SZ5090T 或RS485网关 SZ5090B



 安装尺寸




安装孔及间距

 通讯协议

  本产品采用标准MODBUS-RTU协议，默认设备地址为1，波特率为9600，8位数据位，1位停止位，无校验,通讯协议详见产品说明书。

 产品系列选型

 产品配件
