SZ3991B 无线温度、湿度、光照度、二氧化碳一体传感器为ZIGBEE无线传感器,是针对农业生产过程中环境监测而设计的专用传感器,内置核心传感器全部为进口器件。仪器能够连续监测温度、湿度、光照度、土壤温度、土壤水分5种环境参数,可配合LED显示大屏实现无线查看各参数数值。也可选配SZ5090A在电脑上查看
Zigbee是基于IEEE802.15.4标准的低功耗个域网协议。根据这个协议规定的技术是一种短距离、低功耗的无线通信技术。这一名称来源于蜜蜂的八字舞,由于蜜蜂(bee)是靠飞翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传递花粉所在方位信息,也就是说蜜蜂依靠这样的方式构成了群体中的通信网络。其特点是近距离、低复杂度、自组织、低功耗、低数据速率、低成本。主要适合用于自动控制和远程控制领域,可以嵌入各种设备。简而言之,ZigBee就是一种便宜的,低功耗的近距离无线组网通讯技术。

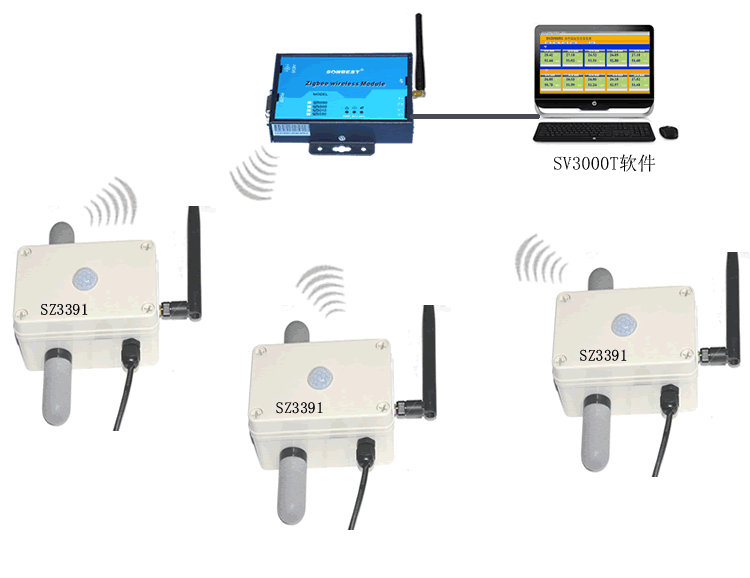

ZigBee是一种低速短距离传输的无线网络协议。ZigBee协议从下到上分别为物理层(PHY)、媒体访问控制层(MAC)、传输层(TL)、网络层(NWK)、应用层(APL)等。其中物理层和媒体访问控制层遵循IEEE 802.15.4标准的规定。 ZigBee网络主要特点是低功耗、低成本、低速率、支持大量节点、支持多种网络拓扑、低复杂度、快速、可靠、安全。ZigBee网络中设备的可分为协调器(Coordinator)、汇聚节点(Router)、传感器节点(EndDevice)等三种角色。
zigbee支持最多15级跳,点与点之间最远2KM,可支持远距离的超大网络组建。
信道检测让数据减少碰撞,采用DSSS直序扩频技术,用高速率的伪噪声码序列与信息码序列模二加(波形相乘)后的复合码序列去控制载波的相位而获得直接序列扩频信号,即将原来较高功率、较窄的 频率变成具有较宽频的低功率频率,以在无线通信领域获得令人满意的抗噪声干扰性能。
参数 | 技术指标 |
温度测量范围 | -40℃~+123.8℃ |
温度标称测温精度 | ±0.5℃@25℃ |
湿度测量范围 | 0~100RH |
湿度测量精度 | ±3%RH @25℃ |
光照度测量范围 | 0-200000lux |
光照度最大允许误差 | ±7%; |
光照度重复测试 | ±5%; |
光照度温度特性 | ±0.5%/℃ |
二氧化碳测量范围 | 0-5000ppm |
二氧化碳测量精度 | ±100ppm |
土壤水分测量范围(选配) | 0~100% |
土壤水分测量精度(选配) | 3%FSD |
土壤温度测量范围(选配) | -30~70℃ |
土壤温度测量精度(选配) | 0.5℃(25℃) |
波特率 | 9600 |
通讯端口 | ZIGBEE 2.4G无线 |
供电电源 | 总线供电,DC12V 1A |
耗电 | 4W |
运行温度 | -30 ~ 85℃ |
工作湿度环境: | 0~95%RH |

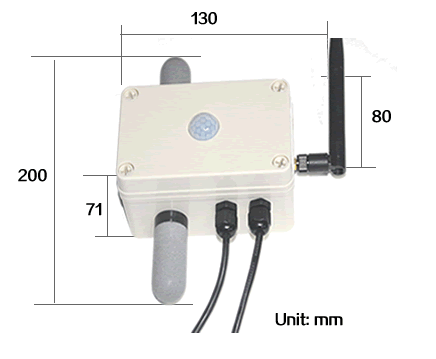

外形尺寸 | 见尺寸图 |

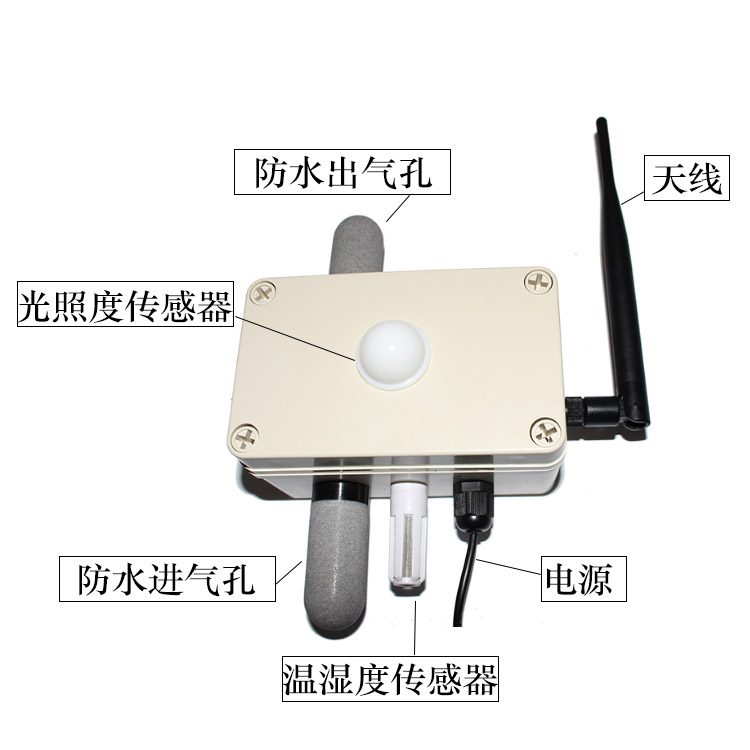

如上图所示,产品由红外CO2传感器、光照度传感器、温湿度传感器、气体检测气窗(孔)及防水接头等几部分组成。
电源
设备出厂前自带了1米引线,每根线芯的颜色已按下表进行了规定,请严格按照要求进行接线,否则会烧毁设备。
线芯颜色 | 标号 | 说明 |
红色 | VCC | 电源正极,电压范围:DC12-24V |
绿色 | GND | 电源负极 |
本产品采用标准MODBUS-RTU协议,默认设备地址为1,波特率为9600,8位数据位,1位停止位,无校验,通讯协议详见产品说明书。
