[SZ3992]ZIGBEE无线大棚专用五合一传感器

产品型号:SZ3992  / yodi

[SZ3992]ZIGBEE无线大棚专用五合一传感器

天猫购买 京东购买
淘宝购买 速 卖 通

产品介绍





       SZ3992 为基于ZIGBEE无线通信技术的5参数防护型二氧化碳传感器,5参数包括温度、湿度、光照度、二氧化碳、土壤水分,产品采用标准MODBUS-RTU协议,可以各种支持此协议的PLC或人机界面通讯。

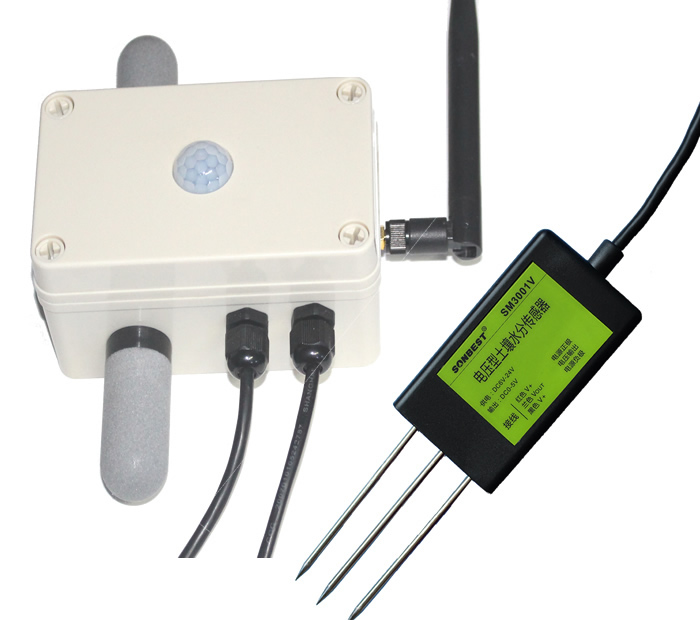

[SZ3992]ZIGBEE无线大棚专用五合一传感器、温度、湿度、光照、二氧化碳、水分五合一大棚传感器

      Zigbee是基于IEEE802.15.4标准的低功耗个域网协议。根据这个协议规定的技术是一种短距离、低功耗的无线通信技术。这一名称来源于蜜蜂的八字舞,由于蜜蜂(bee)是靠飞翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传递花粉所在方位信息,也就是说蜜蜂依靠这样的方式构成了群体中的通信网络。其特点是近距离、低复杂度、自组织、低功耗、低数据速率、低成本。主要适合用于自动控制和远程控制领域,可以嵌入各种设备。简而言之,ZigBee就是一种便宜的,低功耗的近距离无线组网通讯技术。
    ZigBee是一种低速短距离传输的无线网络协议。ZigBee协议从下到上分别为物理层(PHY)、媒体访问控制层(MAC)、传输层(TL)、网络层(NWK)、应用层(APL)等。其中物理层和媒体访问控制层遵循IEEE 802.15.4标准的规定。 ZigBee网络主要特点是低功耗、低成本、低速率、支持大量节点、支持多种网络拓扑、低复杂度、快速、可靠、安全。ZigBee网络中设备的可分为协调器(Coordinator)、汇聚节点(Router)、传感器节点(EndDevice)等三种角色。

   zigbee支持最多15级跳,点与点之间最远2KM,可支持远距离的超大网络组建。

     信道检测让数据减少碰撞,采用DSSS直序扩频技术,用高速率的伪噪声码序列与信息码序列模二加(波形相乘)后的复合码序列去控制载波的相位而获得直接序列扩频信号,即将原来较高功率、较窄的 频率变成具有较宽频的低功率频率,以在无线通信领域获得令人满意的抗噪声干扰性能。

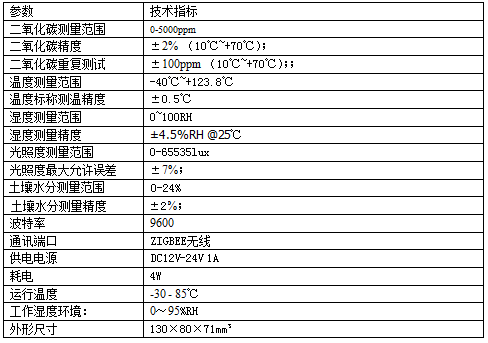

 技术参数


 [SZ3992]ZIGBEE无线大棚专用五合一传感器技术参数


产品结构

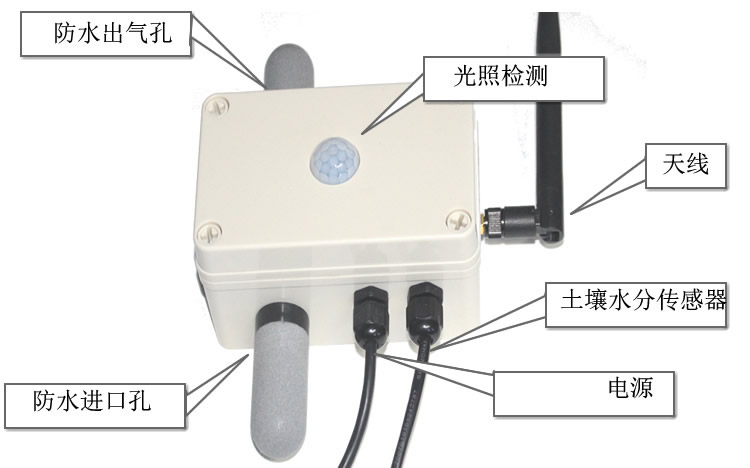

[SZ3990 ZIGBEE高精度温湿度、光照度、二氧化碳一体式传感器结构图


    如上图所示,产品由红外CO2传感器、光照度传感器、温湿度传感器、气体检测气窗(孔)及防水接头等几部分组成。
电源
设备出厂前自带了1米引线,每根线芯的颜色已按下表进行了规定,请严格按照要求进行接线,否则会烧毁设备。


线芯颜色 标号 说明
红色 VCC 电源正极,电压范围:DC12-24V
绿色 GND 电源负极

 推荐方案

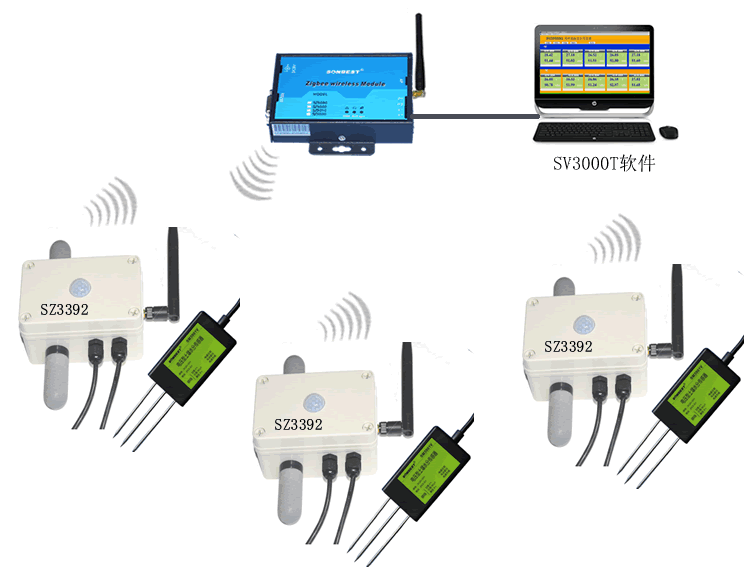

[SZ3992]ZIGBEE无线大棚专用五合一传感器推荐应用方案
推荐方式中,根据无线接收模块与电脑之间的接口不同,用户可以根据以下方式选配:
1. 如果电脑自带串口,可以选用 ZIGBEE转串口收发模块 SZ5090A
2.如果希望接收模块与电脑之间距离大于15米,建议使用网络接口的无线网关 SZ5090T 或RS485网关 SZ5090B




 安装尺寸


                 [SZ3992]ZIGBEE无线大棚专用五合一传感器外形尺寸
外形尺寸
 [SM3970B]高精度防护型二氧化碳传感器安装孔及尺寸
安装孔及间距



 通讯协议


  本产品采用标准MODBUS-RTU协议,默认设备地址为1,波特率为9600,8位数据位,1位停止位,无校验



 产品系列选型


  SZ3970 ZIGBEE无线高精度二氧化碳传感器SZ3990 ZIGBEE无线二氧化碳、湿度、温度一体式传感器SZ3991  ZIGBEE无线 二氧化碳、温湿度光照度一体式传感器SZ3992 ZIGBEE无线 二氧化碳、温湿度、光照度、土壤水分一体式传感器
