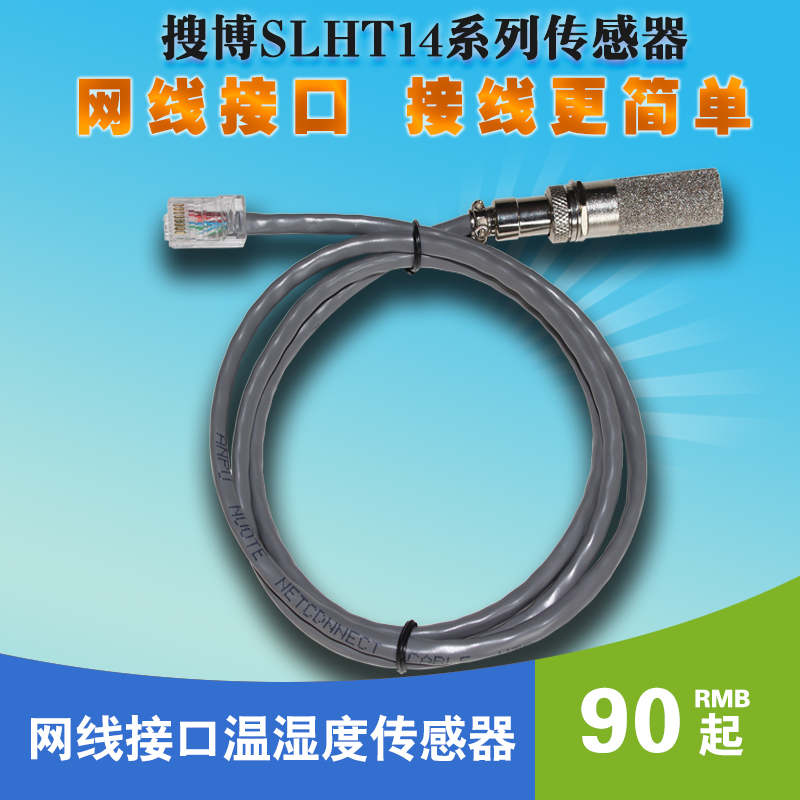

[SLHT14-5]RJ45网线接口温湿度传感器
产品型号:SLHT14-5
产品品牌:搜博
客服微信:13817973353 13918126020
热线电话:021-51083595 021-66862055
- 概述
- 技术参数
- 产品选型
- 资料下载
产品介绍
SLHT14包括SLHT14-1、 SLHT14-2、SLHT14-3,SLHT14-4,SLH4-5,SLHT14-6,SLHT14-7共7种型号。RJ45温湿度传感器并无TCP/IP通讯功能,仅为了方便与RJ45网线座连接而设计的。产品标配1米线长,最长支持50米,用户有长线要求可订制。
用户编程请参考瑞士SHT原厂说明书及我司提供的资料包。接线及使用电源请严格按照说明操作。切记接线正确并检查后再通电。
技术参数
参数 | SLHT14 |
供电电压 | 2.4-5.5V |
测温范围 | -40 +85℃ |
测温精度 | ±3℃或±0.4℃或±0.5℃ |
测湿范围 | 0-100%RH |
测湿精度 | ±1.8%或 ±3%或±4.5% RH |
功耗 | 80μW(12位测量,1次/s); |
接口说明
引线颜色 | 标号 | 时钟信号 | 备注 |
红色 | VDD | 电源 | |
绿色 | GND | 地 | |
蓝色 | DATA | 数据输出 | 需接3-10k上拉电阻 |
黄色 | SCK | 时钟信号 |
使用说明与单片机连接,请参照如下电路:
订货信息
型号 | 内置芯片 |
SLHT14-1 | SHT10 |
SLHT14-2 | SHT11 |
SLHT14-3 | SHT15 |
SLHT14-4 | SHT71 |
SLHT14-5 | SHT75 |
SLHT14-6 | SHT20 |
SLHT14-7 | SHT21 |
外形尺寸
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
