[SM8700V]电压输出红外温度传感器

产品型号:SM8700V 品牌:搜博
客服微信:13817973353 13818126020

在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载
    SM8700V采用标准,方便接入PLC,DCS等各种仪表或系统,用于监测温度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS等多种输出方式。

技术参数

技术参数 参数值
品牌 搜博
温度测量范围 0℃~+300℃(可选其它量程)
温度测量精度 ±1 或 %1(取最大值±3℃)
重复测量精度 ±0.5 或 %0.5(取最大值±2℃)
光学分辨率 20:1
光谱范围 18-14um
响应时间 100ms
发射率 0.96
供电电源 DC12~24V 1A
外形尺寸 Φ24mm×80mm

产品接线

    任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。部分产品无引线,线芯颜色仅供参考。
编号 引线颜色 标号 说明
1 红色 V+ 共用电源正极
2 兰色 I+ 电压输出
3 黑色 V- 共用电源负极

SM8700V

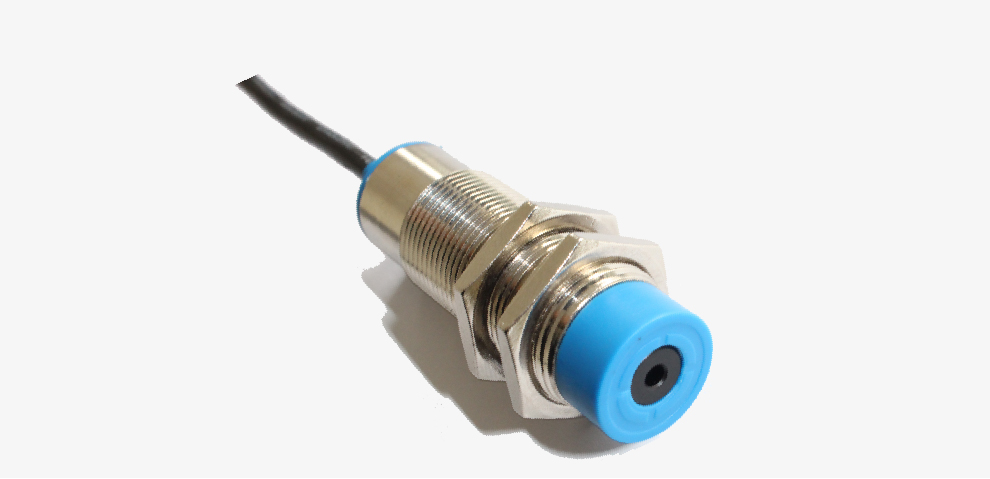

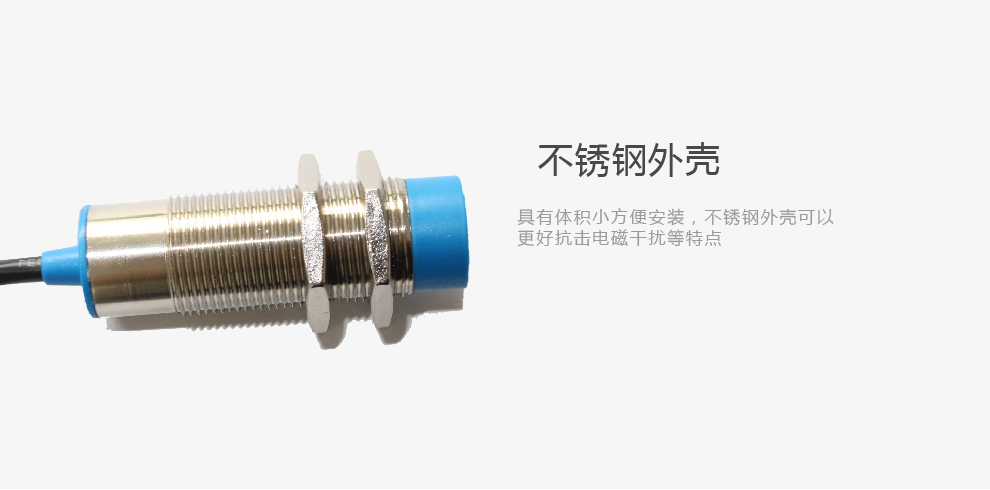

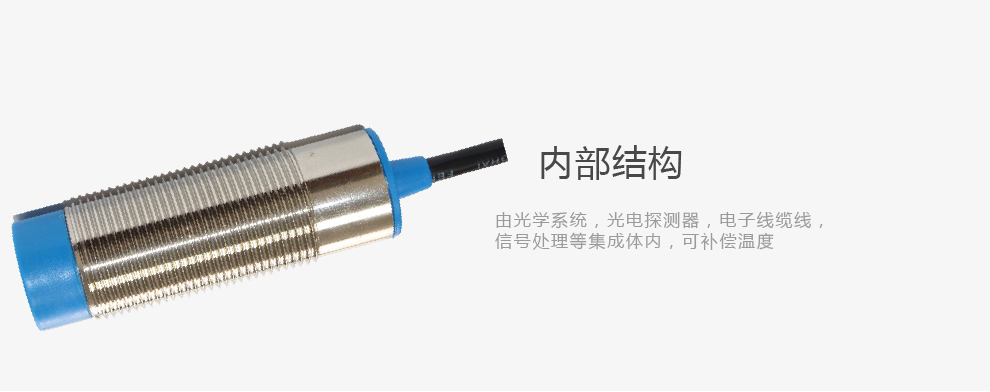

产品特色

SM8700V

SM8700V

SM8700V

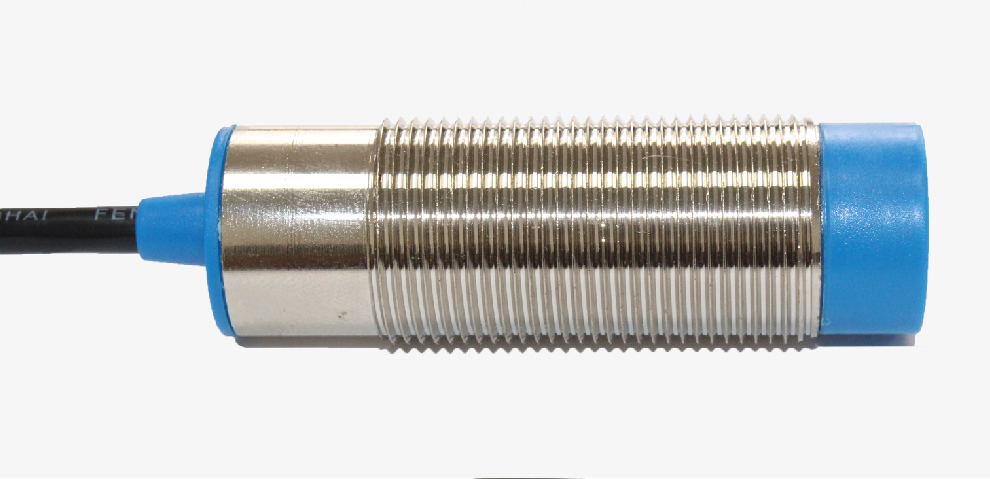

外形尺寸

SM8700V

    例如,量程为-30~80℃,模拟量输出为0~10V电压信号时,温度与电压的计算关系如公式所示:C=(A2-A1)*(X-B1)/(B2-B1)+A1,其中A2为温度量程上限,A1为量程下限,B2为电压输出量程上限,B1为下限,X为当前读出的温度值,C为计算出来的电压值,常用数值列表如下:
电压(V) 温度值(℃) 计算过程
0 -30 (80-(-30))*(0-0)/(10-0)-30
1 -19 (80-(-30))*(1-0)/(10-0)-30
2 -8 (80-(-30))*(2-0)/(10-0)-30
3 3 (80-(-30))*(3-0)/(10-0)-30
4 14 (80-(-30))*(4-0)/(10-0)-30
5 25 (80-(-30))*(5-0)/(10-0)-30
6 36 (80-(-30))*(6-0)/(10-0)-30
7 47 (80-(-30))*(7-0)/(10-0)-30
8 58 (80-(-30))*(8-0)/(10-0)-30
9 69 (80-(-30))*(9-0)/(10-0)-30
10 80 (80-(-30))*(10-0)/(10-0)-30
    如上述公式所示,当测量值5V时,当前电压为55℃。

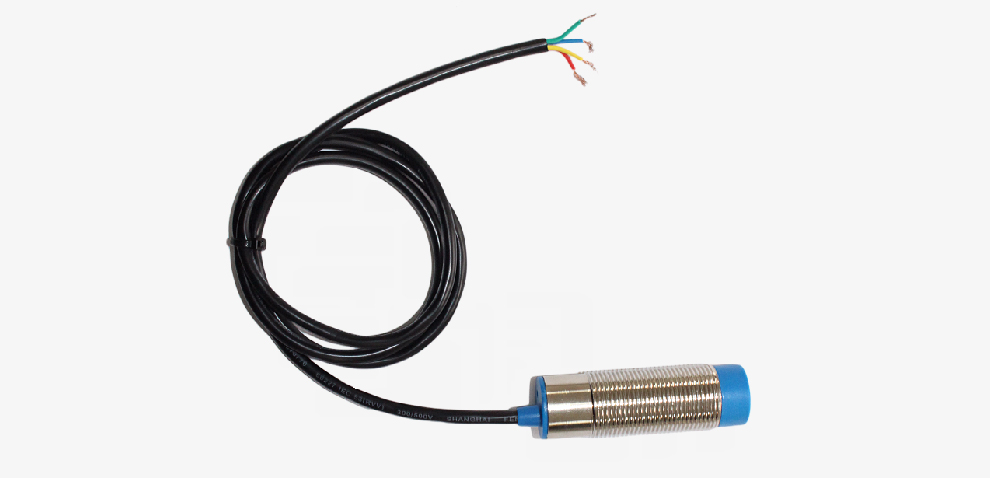

实物照片

SM8700V

SM8700V

SM8700V

技术参数

技术参数 参数值
品牌 SONBEST/搜博
温度测量范围 0℃~+300℃(可选其它量程)
温度测量精度 ±1 或 %1(取最大值±3℃)
重复测量精度 ±0.5 或 %0.5(取最大值±2℃)
光学分辨率 20:1
光谱范围 18-14um
响应时间 100ms
发射率 0.96
输出信号 DC0~10V
供电电源 DC12~24V 1A
外形尺寸 Φ24mm×80mm
