[SM8700B] 红外线温度传感器

产品型号:SM8700B  / KM87B00


在线客服: 销售1: 搜博销售1 销售2: 搜博销售2 订制: 点击这里给我发消息
热线电话:021-51083595 021-66862055
客服微信:13817973353 13818126020

产品手册下载    ENGLISH       产品样本

    SM8700B采用标准RS485总线 MODBUS-RTU协议,方便接入PLC,DCS等各种仪表或系统,用于监测温度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

技术参数 参数值
品牌 SONBEST/搜博
温度测量范围 0℃~+300℃(可选其它量程)
温度测量精度 ±1 或 %1(取最大值±3℃)
重复测量精度 ±0.5 或 %0.5(取最大值±2℃)
光学分辨率 20:1
光谱范围 18-14um
响应时间 100ms
发射率 0.96
通讯接口 RS485
默认波特率 9600 8 n 1
供电电源 DC6~24V 1A
外形尺寸 Φ24mm×80mm

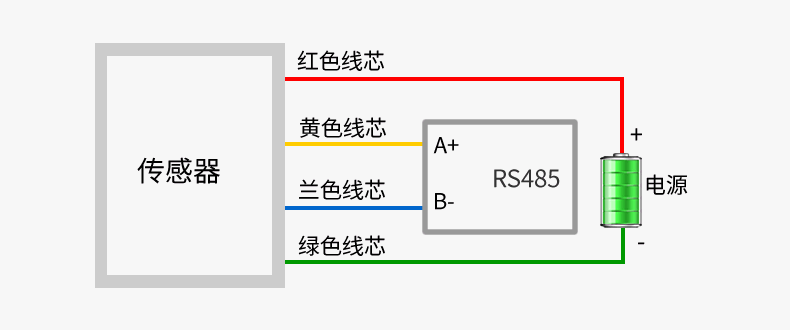

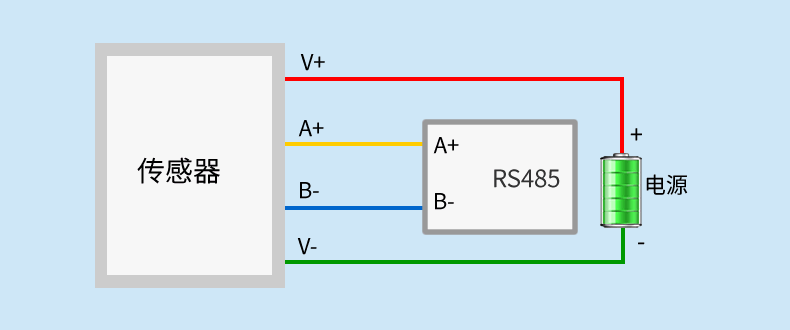

产品接线

    任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。
编号 引线颜色 标号 说明
1 红色 V+ 电源正极
2 绿色 V- 电源负极
3 黄色 A+ RS485 A+
4 兰色 B- RS485 B-

SM8700B

SM8700B

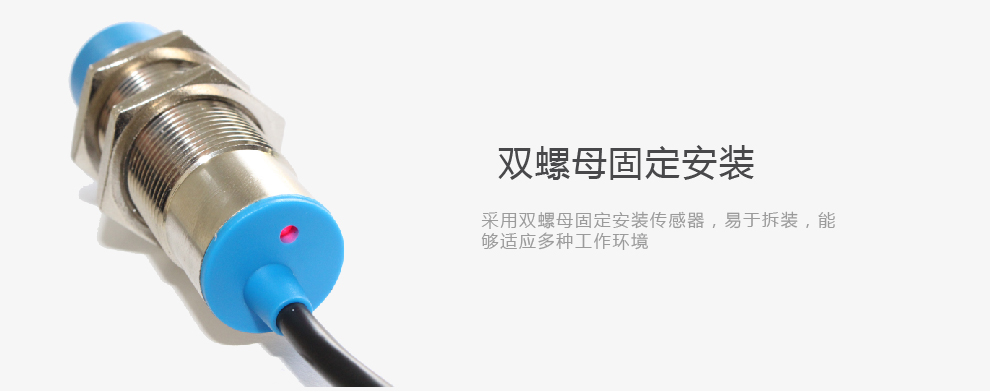

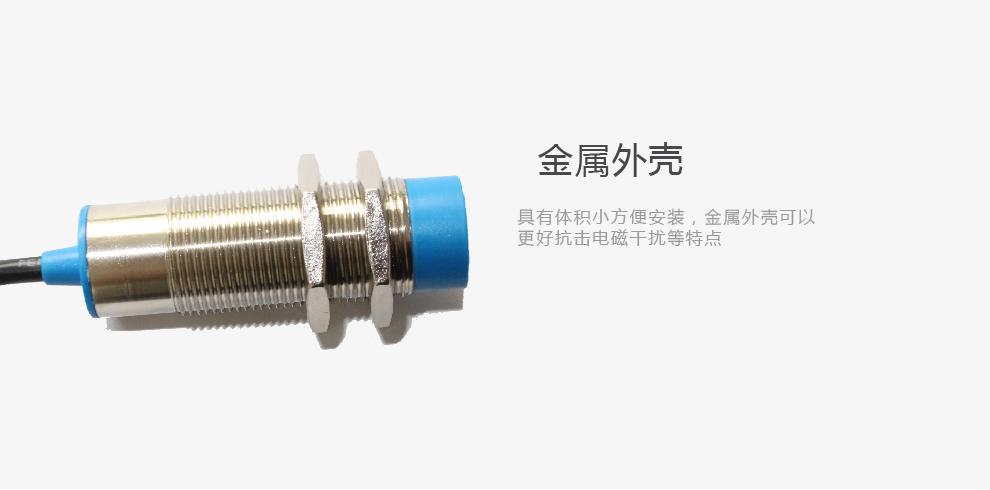

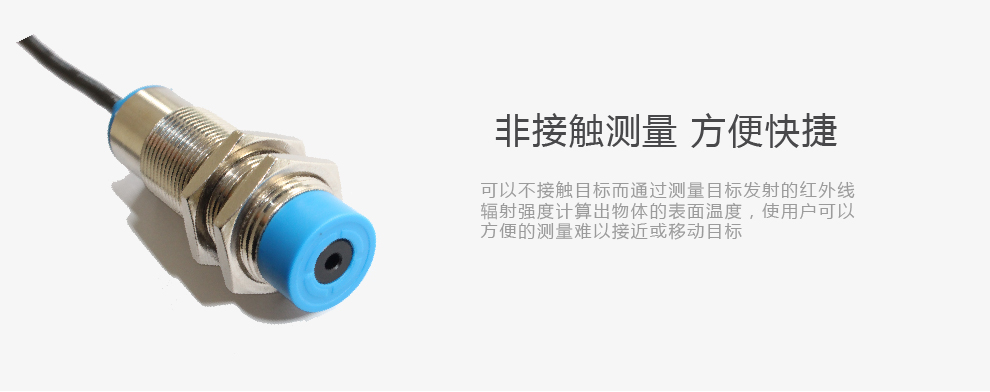

产品特色

SM8700B

SM8700B

SM8700B

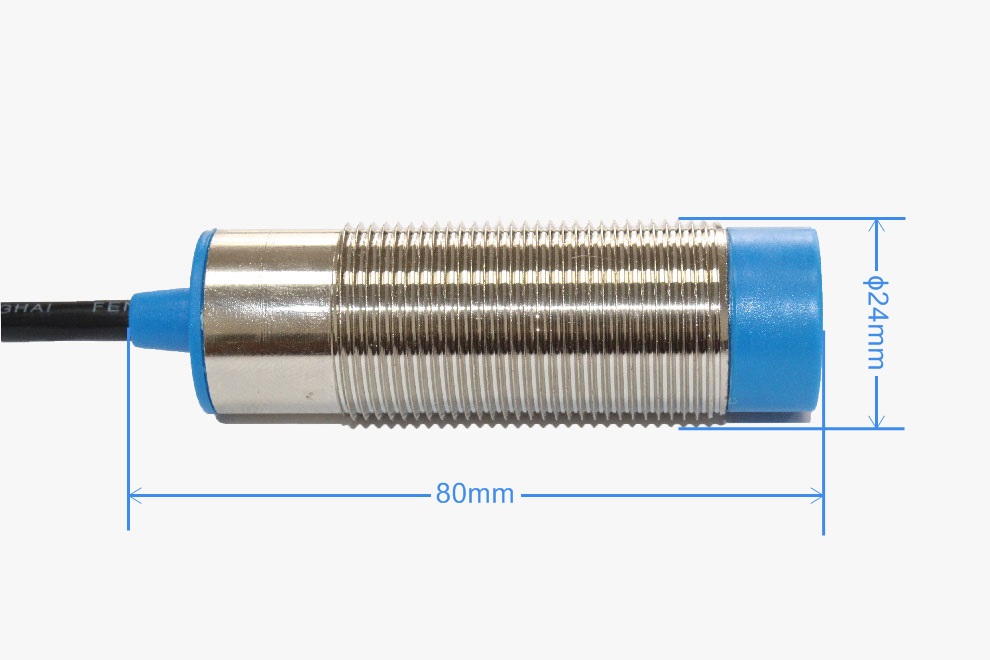

外形尺寸

SM8700B

通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址 功能码 起始地址 数据长度 校验码
01 03 00 00 00 01 84 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址 功能码 长度 数据1 校验码
01 03 02 00 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 数据地址表
组态地址 寄存器地址 寄存器说明 数据类型 值范围
40001 00 00 温度寄存器 只读 0~65535
40100 00 64 型号编码 读/写 0~65535
40101 00 65 测点总数 读/写 1~20
40102 00 66 设备地址 读/写 1~249
40103 00 67 波特率 读/写 0~6
40104 00 68 通讯模式 读/写 1~4
40105 00 69 协议类型 读/写 1~10

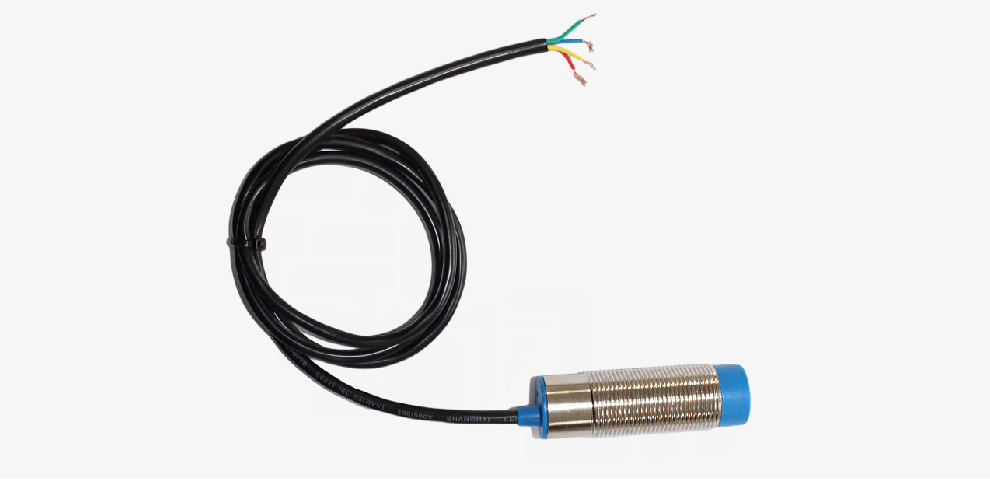

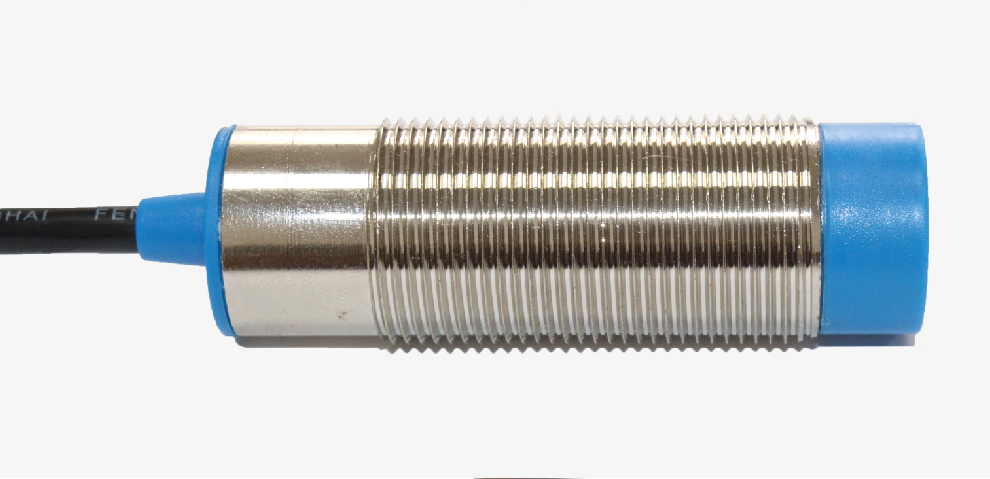

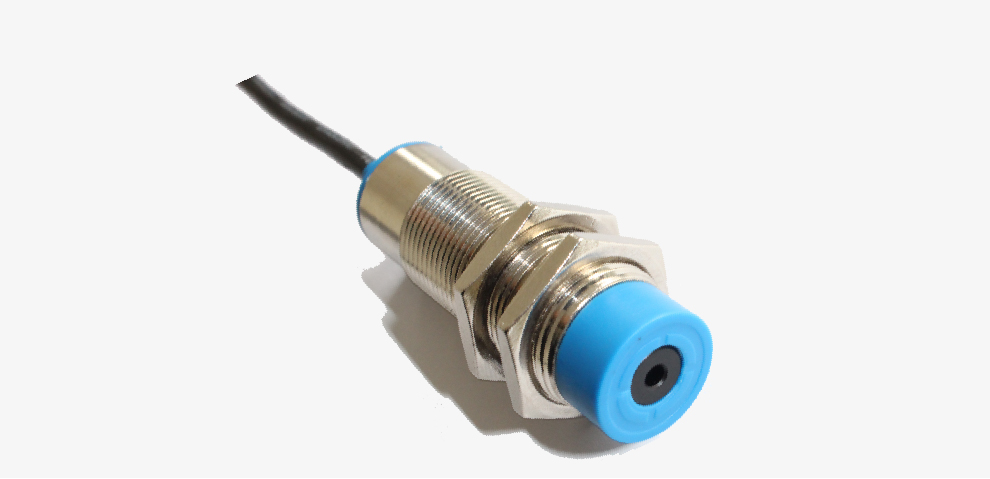

实物照片

SM8700B

SM8700B

SM8700B
