SM2110V-1 电压型0-10V温湿度采集模块
产品型号:SM2110V-1
产品品牌:搜博
客服微信:13817973353 13918126020
热线电话:021-51083595 021-66862055
- 概述
- 技术参数
- 产品选型
- 资料下载
概述
SM2110V-1 温湿度变送器为可远距离传输的温湿度变送器,采用DC0-10V工业通用接口,可直接接入各种显示仪表,实现温湿度监测。
本产品可应用于(1)SMT 行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP 监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度变送器,采用进口数字温度传感器为核心元件,使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用一体式探头,可选配多种外置式进口高精度数字温湿度传感器,使现场测量更加灵活多变,可适应多种场合。
技术参数
参数 | 技术指标 |
温度测量范围 | -30℃~+80℃ |
温度测量精度 | ±0.5℃ |
湿度测量范围 | 0~100%RH |
湿度测量精度 | 3%FDS |
通讯端口 | 0-10V |
供电电源 | DC12V-24V |
耗电 | <2W |
存储温度 | -30 - 85℃ |
运行环境 | -30 - 85℃ |
外形尺寸 | 见尺寸图 |
使用说明

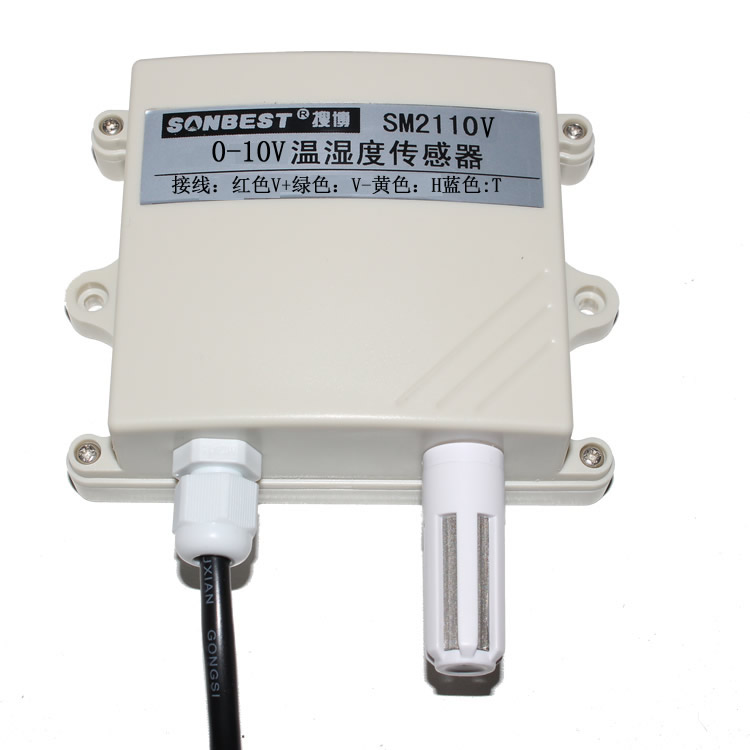

如下图所示:左边为0-10V输出端,右边为温湿度传感器接口。
右边4-20mA接口会引出一根4芯线。供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示:
直接使用设备自带的引线,根据颜色提示进行接线
使用说明
湿度与电压计算
本设定的湿度检测量程为0-100%RH,那电压与湿度的关系如下表所示:若,湿度满量 程记为HA,读出的电压值为AR,那实际对应的湿度值HR 为:
HR=AR*HA/10 ,则常用数据可列表如下:
电压值(V) | 读出的湿度值(%RH) | 计算公式 |
0 | 0 | 0*100/10 |
1 | 10 | 1*100/10 |
2 | 20 | 2*100/10 |
3 | 30 | 3*100/10 |
4 | 40 | 4*100/10 |
5 | 50 | 5*100/10 |
6 | 60 | 6*100/10 |
7 | 70 | 7*100/10 |
8 | 80 | 8*100/10 |
9 | 90 | 9*100/10 |
10 | 100 | 10*100/10 |
温度与电压计算
比如设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若,温度 满量程记为TA,读出的电压值为AR,那实际对应的湿度值TR 为:
TR=AR*TA/10-30
电压值(V) | 读出的温度值(℃) | 计算公式 |
0 | -30 | 0*110/10-30 |
1 | -19 | 1*110/10-30 |
2 | -8 | 2*110/10-30 |
3 | 3 | 3*110/10-30 |
4 | 14 | 4*110/10-30 |
5 | 25 | 5*110/10-30 |
6 | 36 | 6*110/10-30 |
7 | 47 | 7*110/10-30 |
8 | 58 | 8*110/10-30 |
9 | 69 | 9*110/10-30 |
10 | 80 | 10*110/10-30 |

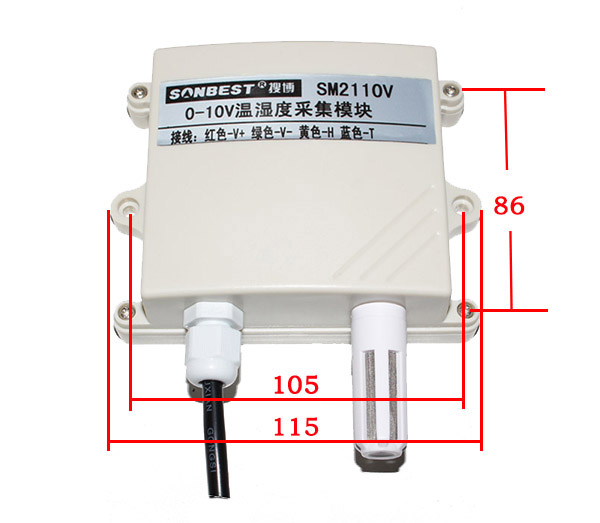

产品尺寸
RS485接口技术参数
- 型号
- SM1000B
- 量程
- -30 ~ 80°C
- 精度
- ±0.5℃(由传感器决定)
- 分辩率
- 0.01
- 功耗
- <1W
- 输入电压
- DC 6 ~ 24 V
- 波特率
- 9600
- 保存环境
- -40 ~ 70°C,5 ~ 95% RH(无凝露)
- 工作温度
- -40 ~ 85°C(工业级)
- 尺寸
- 见尺寸图
- 保修期
- 1年
- 配件
- 1根传感器引线,1根RS485通讯线
