产品介绍

       SM2110V温湿度变送器为可远距离传输的温湿度变送器，采用DC0-5V工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用一体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

技术参数

参数	技术指标
温度测量范围	-30℃~80℃
显示测湿范围	0~100%RH
测湿精度	4.5%FDS
供电电源	DC4.5-5.5V
输出接口	DC0-5V （电源为DC5V时）
耗电	<2W
存储温度	-30 - 85℃
运行环境：	-30℃～+80℃
外形尺寸	90×66×26mm³

接口说明

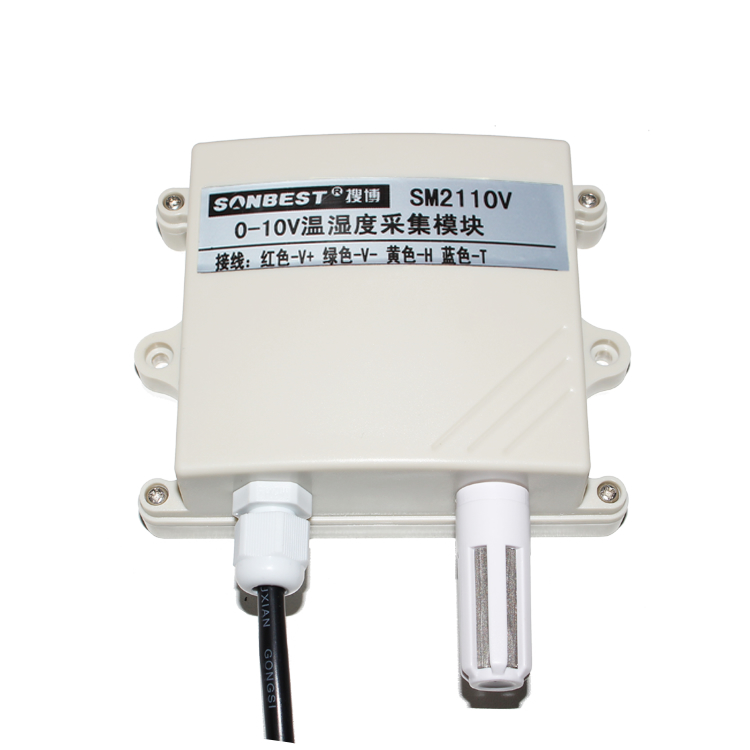

设备自带两个接口，一个是传感器接口，一个是电压接口。如右图所示：左边为电压输入端，右边为温湿度传感器。
左边电压接口会引出一根0.5米左右的4芯线方便用户测试。本设备温度与湿度电压输出共地，供电电压建议为DC6-24V之间。具体颜色与引脚定义如下表所示：

标号	说明	线色	技术说明
V+	供电电源正	红色	DC6-24V输入电压正极
V-	供电电源负	绿色	DC6-24V输入电压负极
H+	湿度输出正	黄色	湿度DC0-5V对应0-100%RH
T+	温度输出正	兰色	温度DC0-5V对应-30-80℃

    本产品采用工业通用的电压信号输出的方式，下图为典型的应用接线示意图。其中V-为电压源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电压输出；V-与T+之间为温度信号电压输出。

使用说明

        输出为模拟量，电压分别对应设定的满量程。下面分别介绍电压与具体温度和湿度数值的关系。
   本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：
HR=AR*HA/5 ，则常用数据可列表如下：

读出电压值(V)	读出湿度值(100%RH)	计算过程
0	0	0*100/5
1	20	1*100/5
2	40	2*100/5
3	60	3*100/5
4	80	4*100/5
5	100	5*100/5

设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若，温度满量程记为TA，读出的电压值为AR,那实际对应的湿度值TR为：
TR=AR*TA/5-30

读出电压值(V)	读出温度值(℃)	计算过程
0	-30	0*110/5-30
1	-8	1*110/5-30
2	14	2*110/5-30
3	36	3*110/5-30
4	58	4*110/5-30
5	80	5*110/5-30

配件清单



序号	名称	型号	数量	备注
1	温湿度变送器	SM0110V	1台	标配

安装尺寸
