[SM5386M]铝材4-20mA风速传感器
产品型号:SM5386M 品牌:搜博
客服微信:13817973353 13918126020
热线电话:021-51083595 021-66862055
- 概述
- 技术参数
- 产品选型
- 资料下载
SM5386M采用标准DC4-20mA电流输出信号,方便接入PLC,DCS等各种仪表或系统,用于监测风速等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
如表所示,当测量值8mA时,当前风速为7.5m/s。
技术参数
技术参数 | 参数值 |
品牌 | 搜博 |
风速测量范围 | 0~30m/s |
启动风速 | 0.2m/s |
风速测量精度 | ±3% |
输出信号 | DC4~20mA |
供电电源 | DC12~24V 1A |
运行环境温度 | -30~80°C |

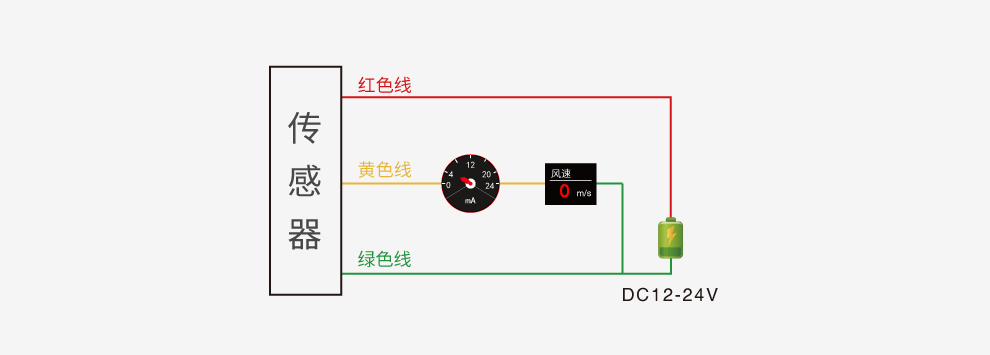

产品接线
任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。部分产品无引线,线芯颜色仅供参考。编号 | 引线颜色 | 标号 | 说明 |
1 | 红色 | V+ | 共用电源正极 |
2 | 兰色 | I+ | 电流输出 |
3 | 黑色 | V- | 共用电源负极 |

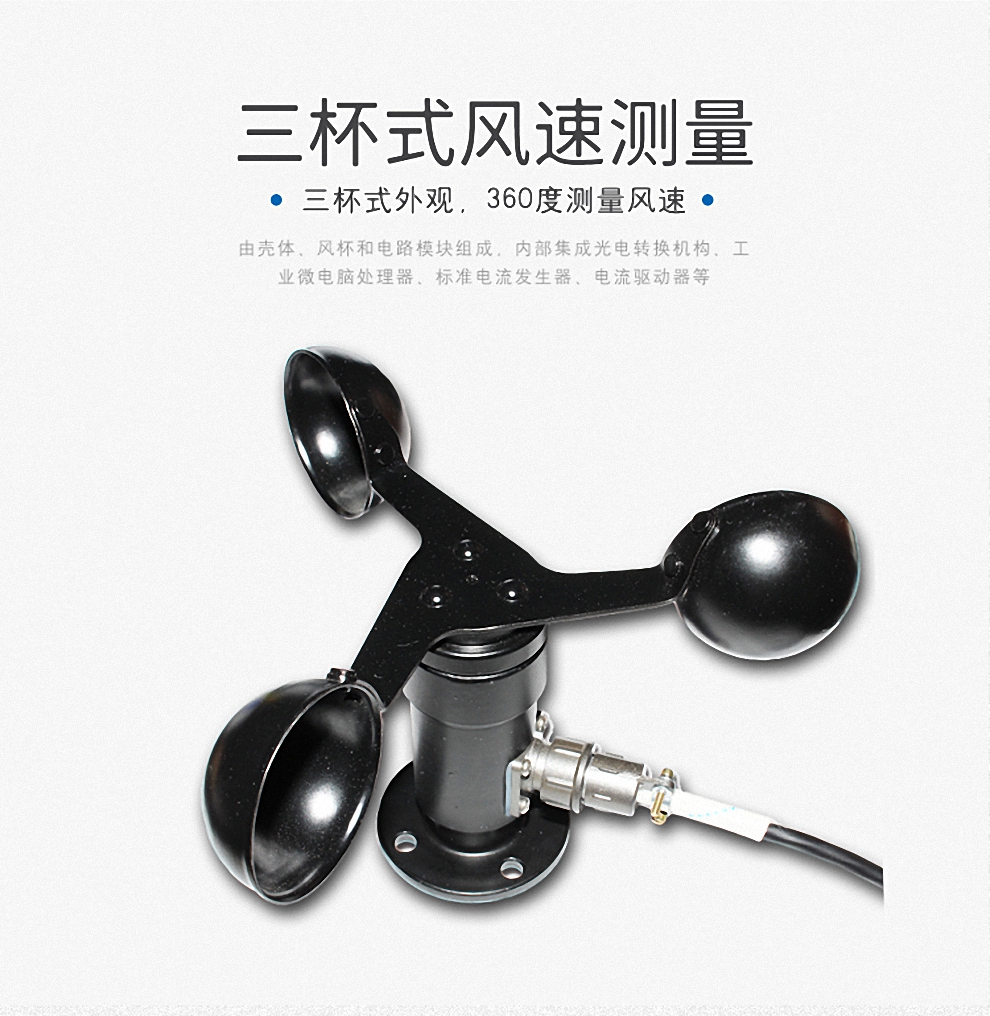

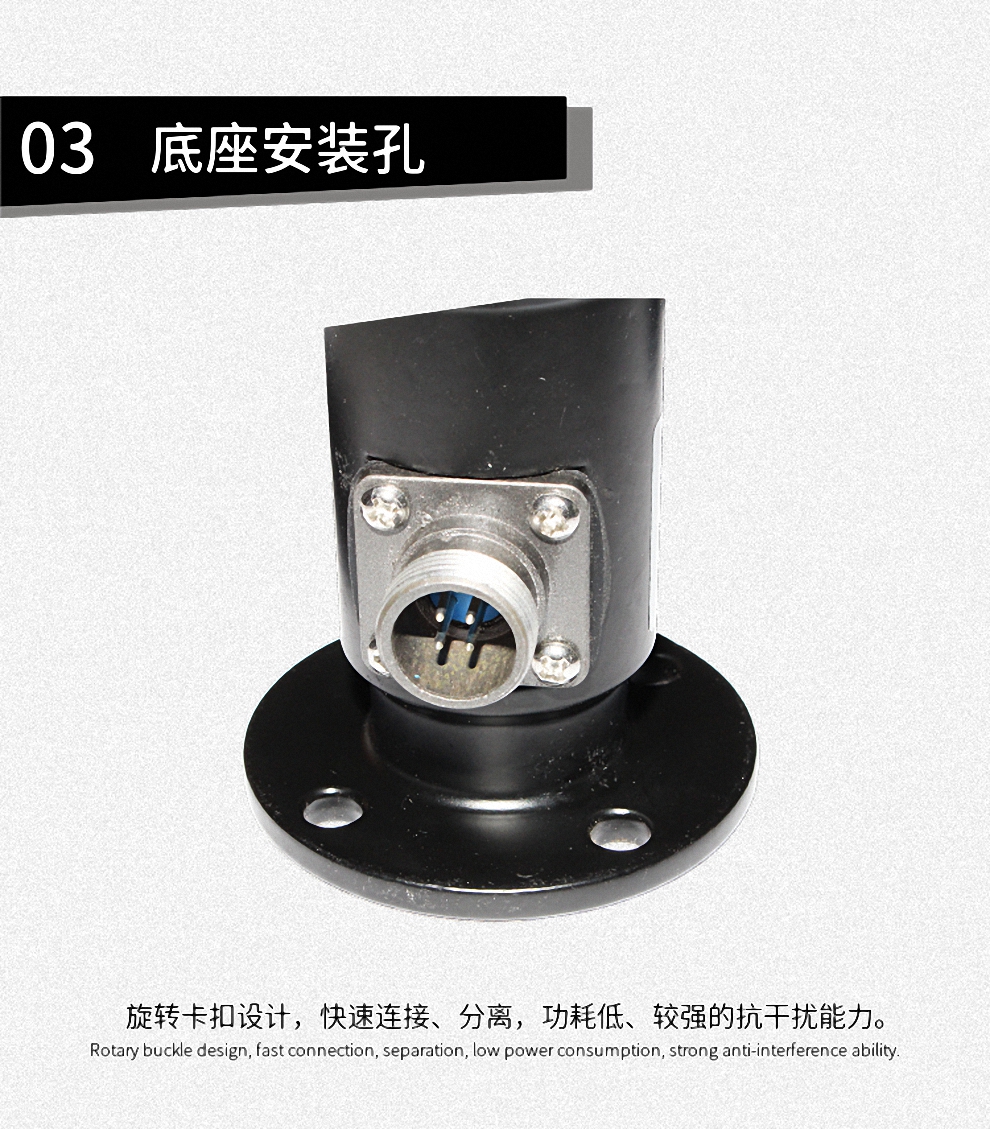

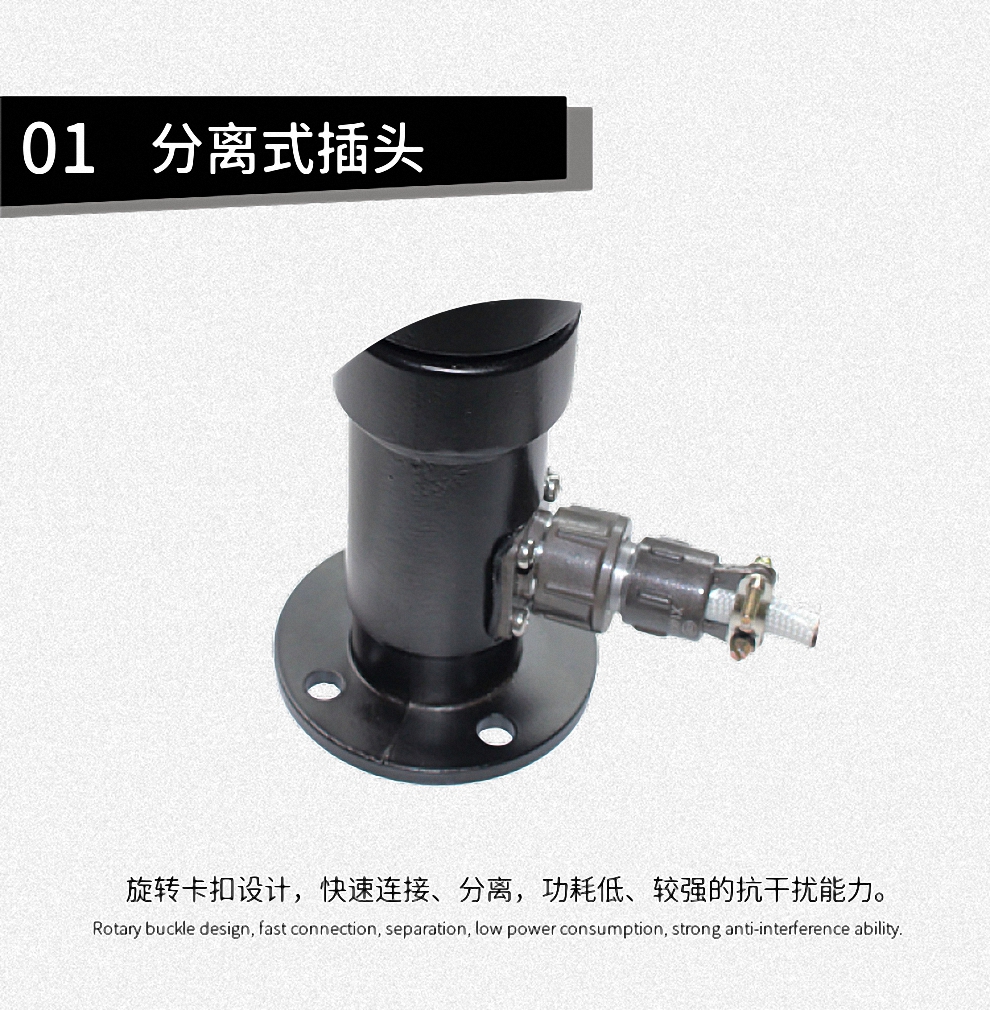

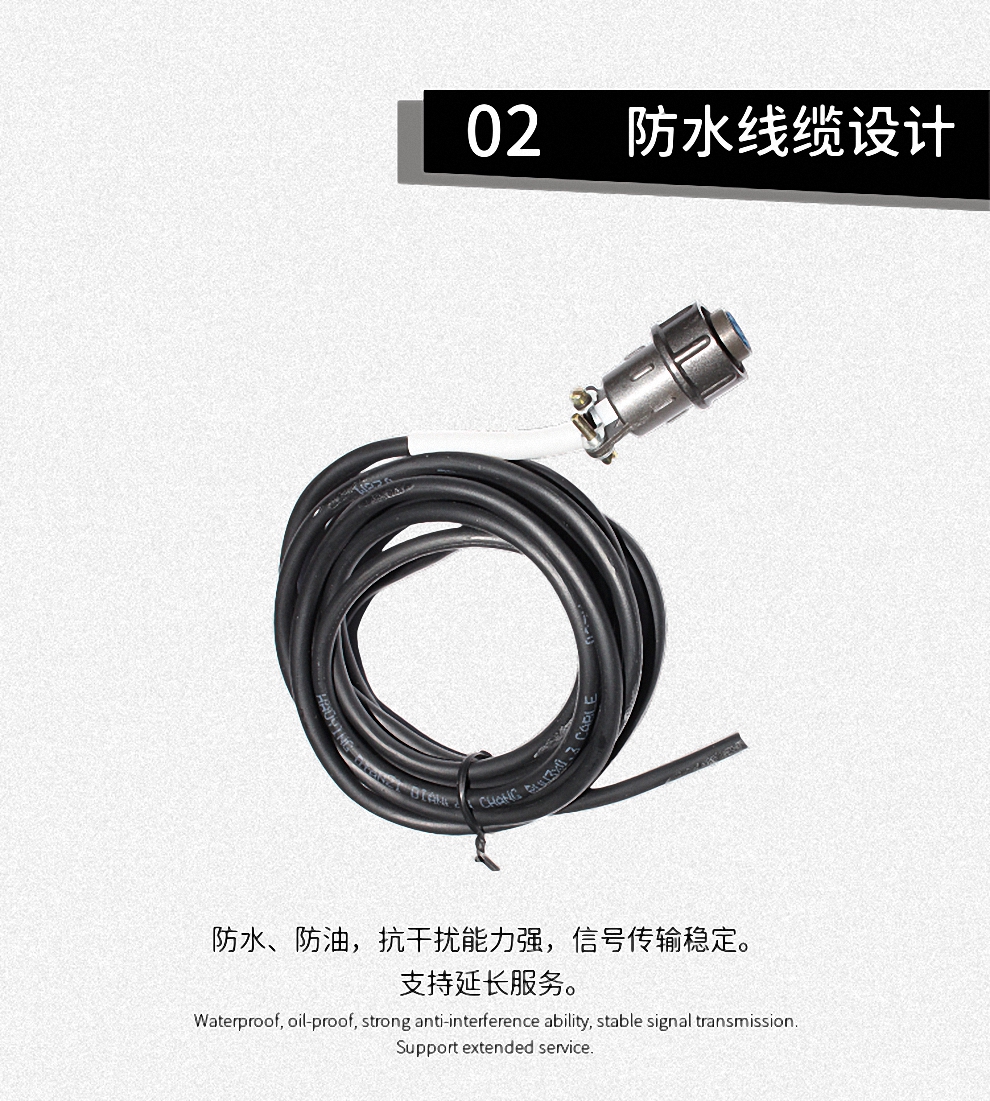

产品特色

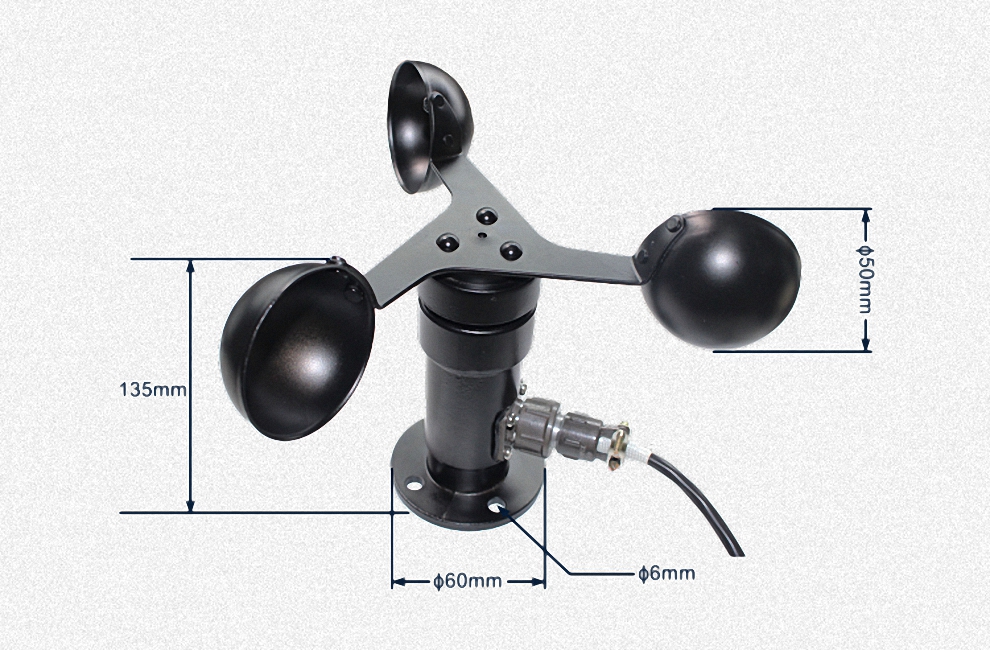

外形尺寸
数据计算
例设量程为0~30m/s,模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示:C=(A2-A1)*(X-B1)/(B2-B1)+A1,其中A2为风速量程上限,A1为量程下限,B2为电流输出量程上限,B1为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下:电流(mA) | 风速值(m/s) | 计算过程 |
4 | 0 | (30-0)*(4-4)/(20-4) |
5 | 1.875 | (30-0)*(5-4)/(20-4) |
6 | 3.75 | (30-0)*(6-4)/(20-4) |
7 | 5.625 | (30-0)*(7-4)/(20-4) |
8 | 7.5 | (30-0)*(8-4)/(20-4) |
9 | 9.375 | (30-0)*(9-4)/(20-4) |
10 | 11.25 | (30-0)*(10-4)/(20-4) |
11 | 13.125 | (30-0)*(11-4)/(20-4) |
12 | 15 | (30-0)*(12-4)/(20-4) |
13 | 16.875 | (30-0)*(13-4)/(20-4) |
14 | 18.75 | (30-0)*(14-4)/(20-4) |
15 | 20.625 | (30-0)*(15-4)/(20-4) |
16 | 22.5 | (30-0)*(16-4)/(20-4) |
17 | 24.375 | (30-0)*(17-4)/(20-4) |
18 | 26.25 | (30-0)*(18-4)/(20-4) |
19 | 28.125 | (30-0)*(19-4)/(20-4) |
20 | 30 | (30-0)*(20-4)/(20-4) |

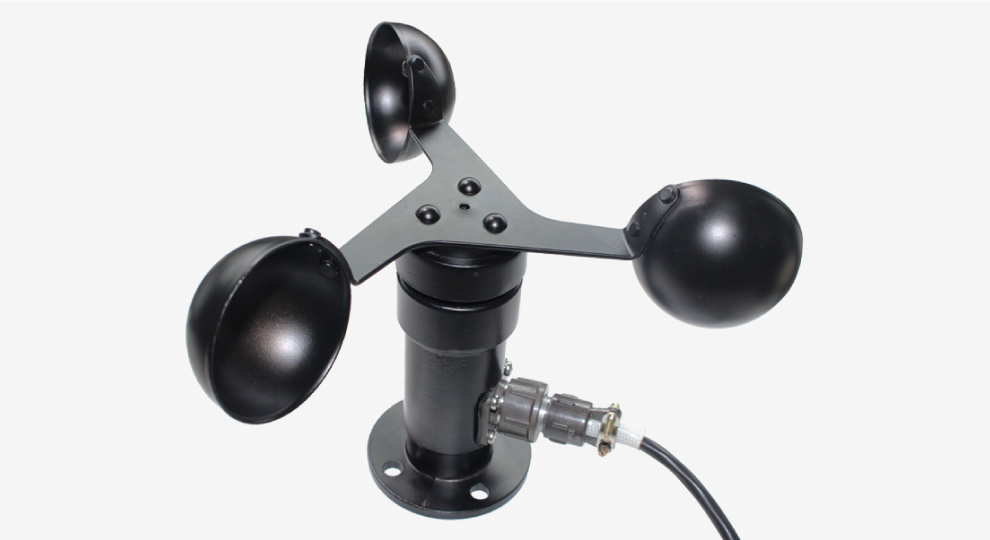

实物照片
技术参数
技术参数 | 参数值 |
品牌 | 搜博 |
风速测量范围 | 0~30m/s |
启动风速 | 0.2m/s |
风速测量精度 | ±3% |
输出信号 | DC4~20mA |
供电电源 | DC12~24V 1A |
运行环境温度 | -30~80°C |
