SM5386V采用标准DC0~5V电压输出信号,方便接入PLC,DCS等各种仪表或系统,用于监测风速等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
如表所示,当测量值2.5V时,当前风速为15m/s。
技术参数
技术参数 | 参数值 |
品牌 | SONBEST/搜博 |
风速测量范围 | 0~30m/s |
启动风速 | 0.2m/s |
风速测量精度 | ±3% |
输出信号 | DC0~5V |
供电电源 | DC12~24V 1A |
运行环境温度 | -30~80°C |

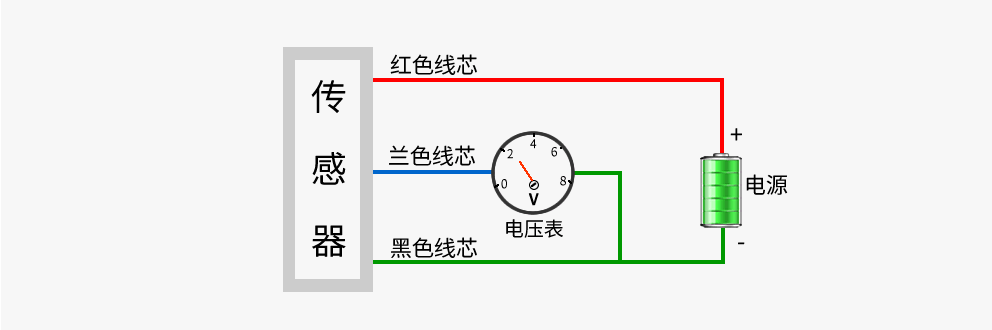

产品接线
任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。部分产品无引线,线芯颜色仅供参考。编号 | 引线颜色 | 标号 | 说明 |
1 | 红色 | V+ | 共用电源正极 |
2 | 兰色 | I+ | 电压输出 |
3 | 黑色 | V- | 共用电源负极 |

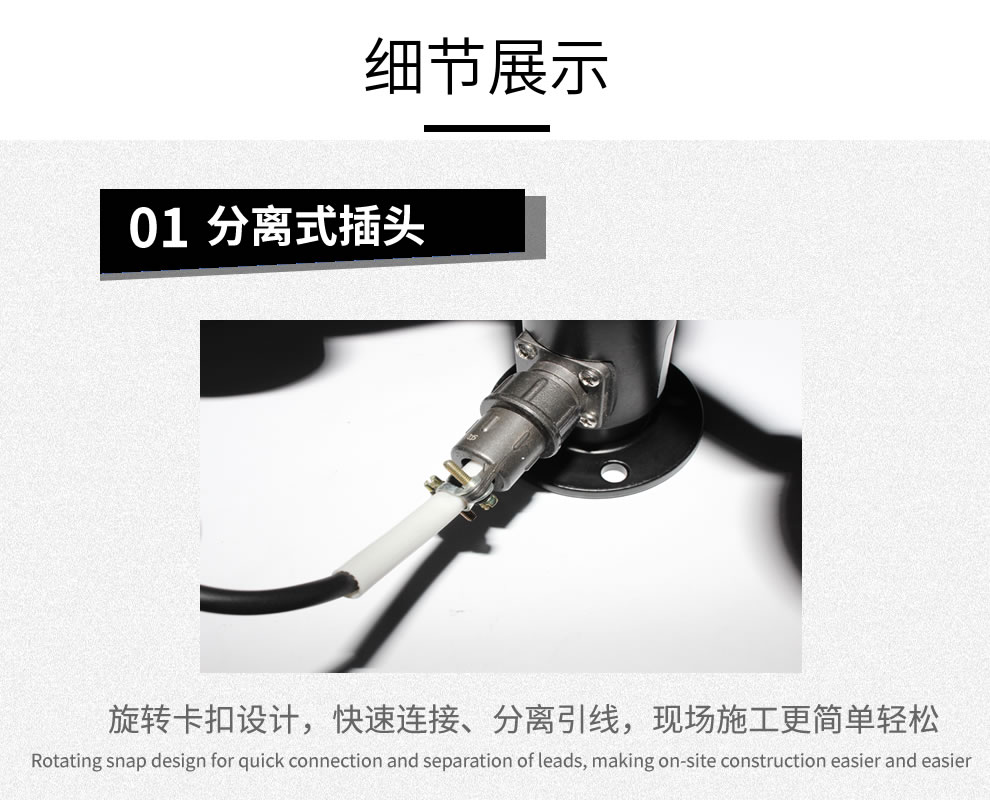

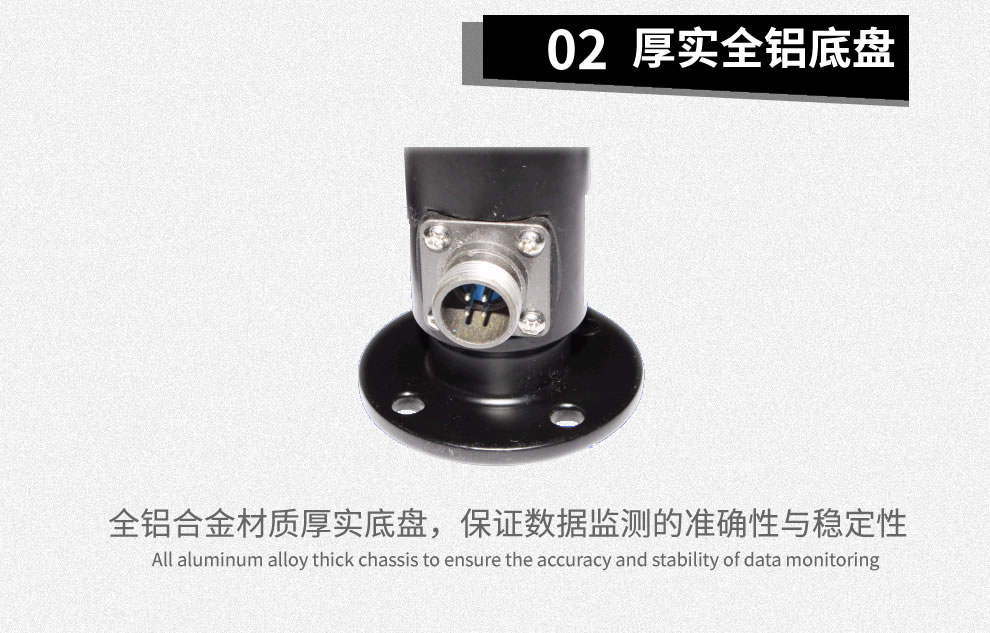

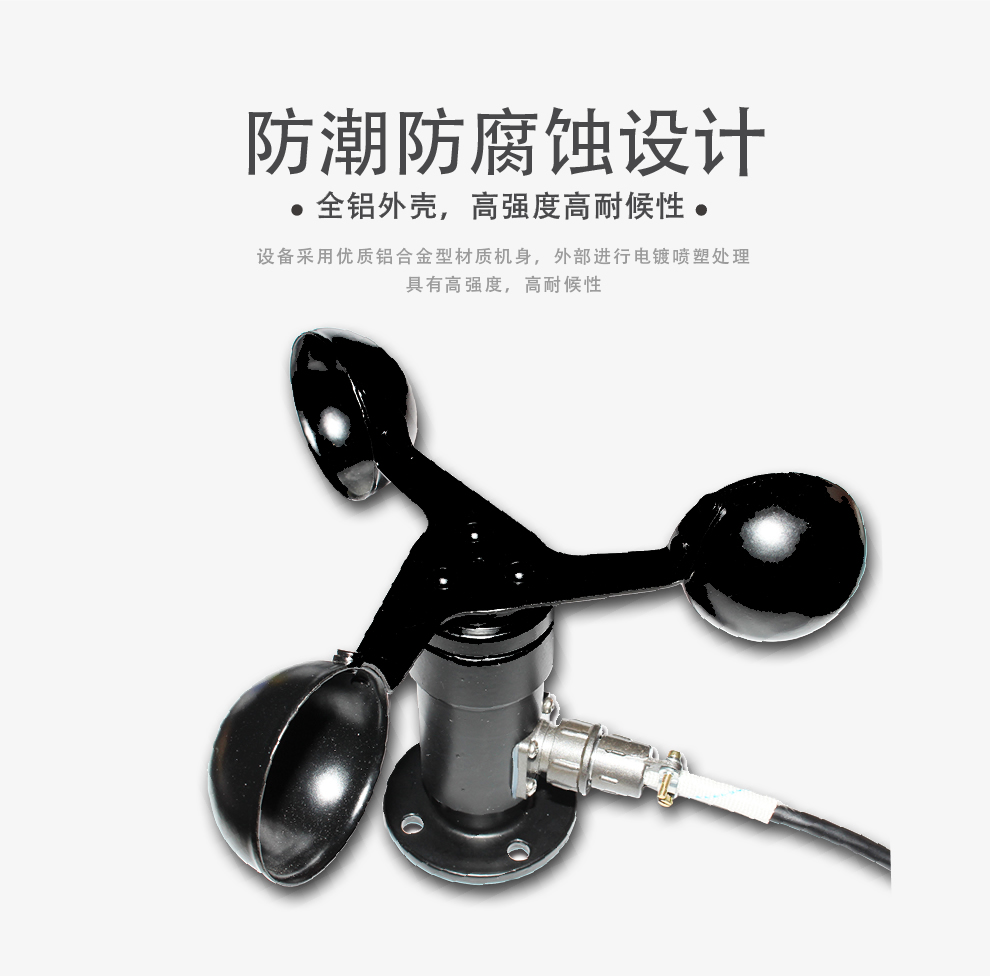

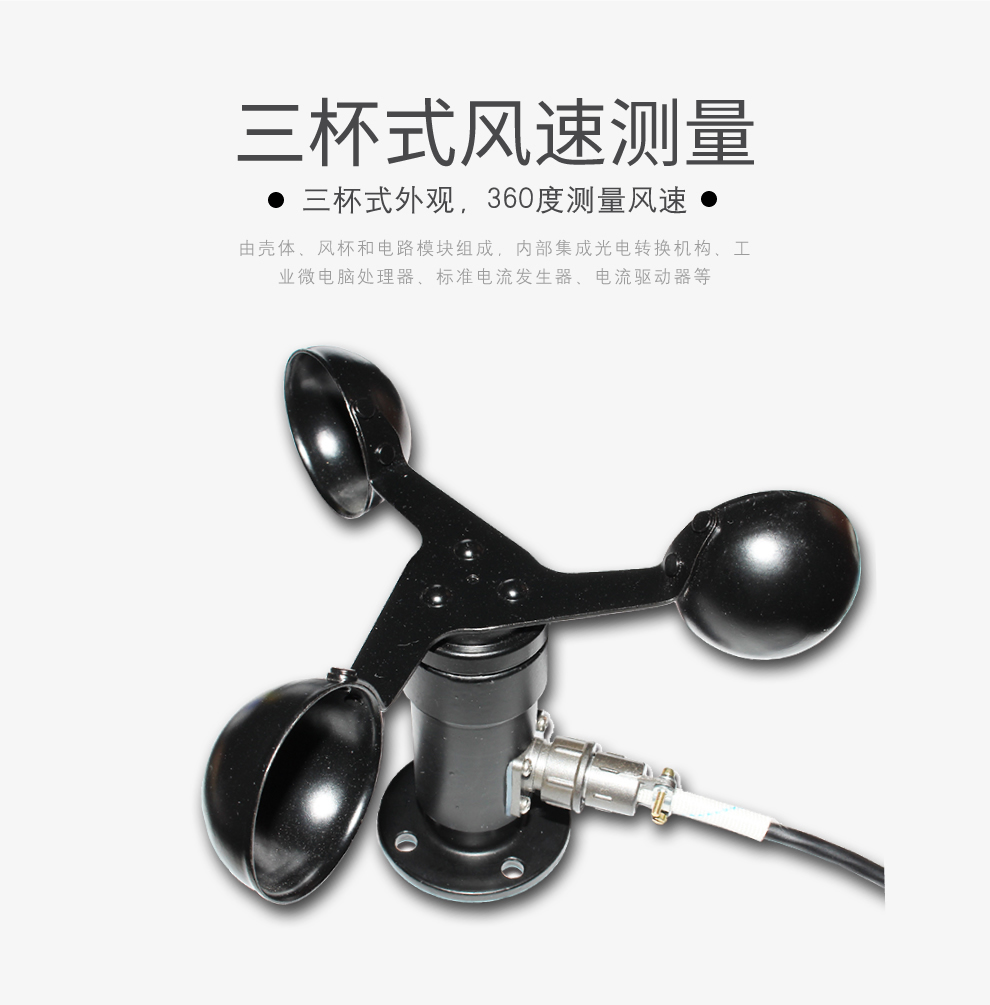

产品特色

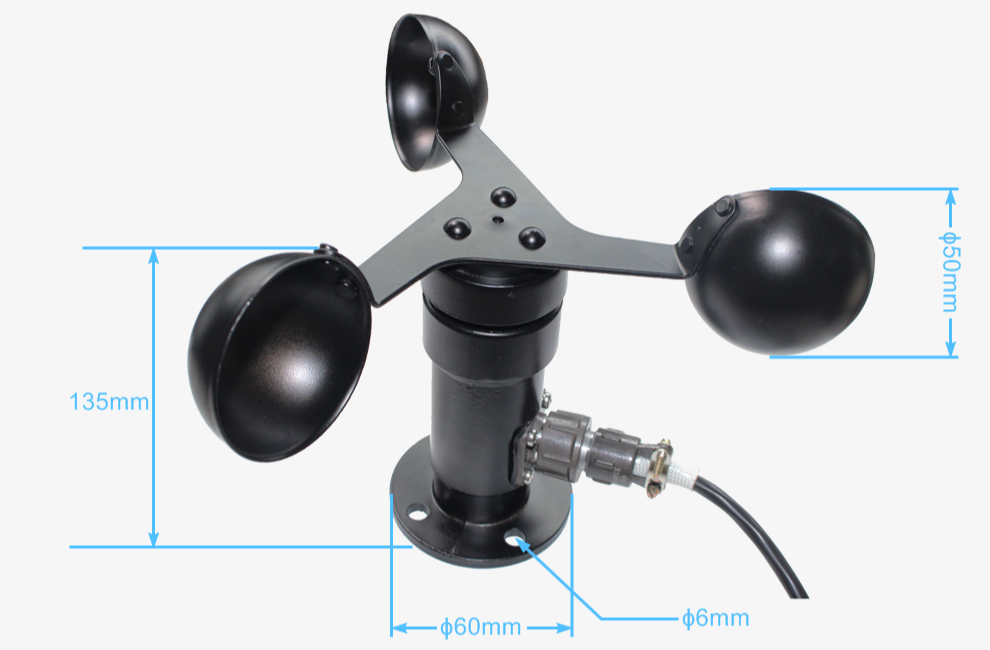

外形尺寸
数据计算
例设量程为0~30m/s,模拟量输出为0~5V电压信号时,风速与电压的计算关系如公式所示:C=(A2-A1)*(X-B1)/(B2-B1)+A1,其中A2为风速量程上限,A1为量程下限,B2为电压输出量程上限,B1为下限,X为当前读出的电压值,C为计算出来的风速值,常用数值列表如下:电压(V) | 风速值(m/s) | 计算过程 |
0 | 0 | (30-0)*(0-0)/(5-0) |
1 | 6 | (30-0)*(1-0)/(5-0) |
2 | 12 | (30-0)*(2-0)/(5-0) |
3 | 18 | (30-0)*(3-0)/(5-0) |
4 | 24 | (30-0)*(4-0)/(5-0) |
5 | 30 | (30-0)*(5-0)/(5-0) |

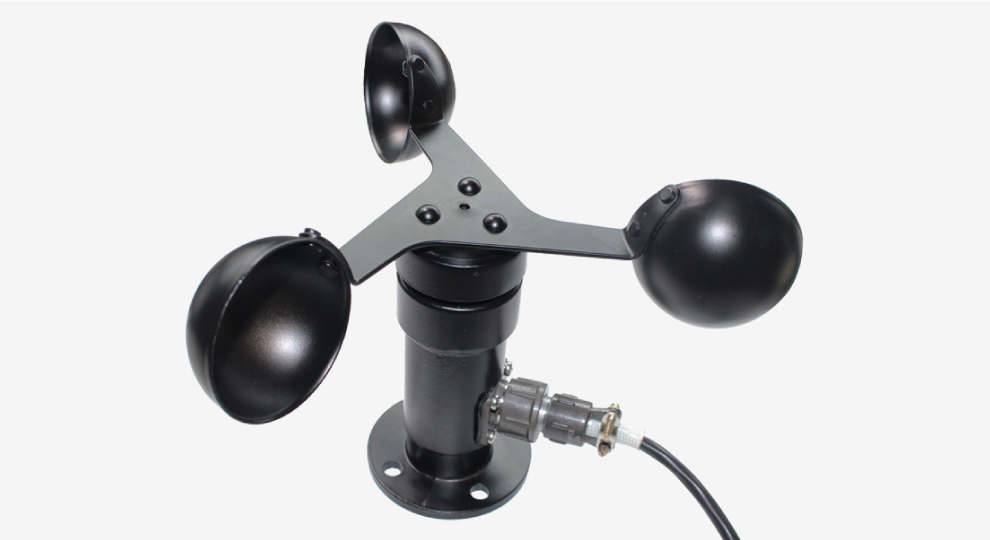

实物照片
技术参数
技术参数 | 参数值 |
品牌 | SONBEST/搜博 |
风速测量范围 | 0~30m/s |
启动风速 | 0.2m/s |
风速测量精度 | ±3% |
输出信号 | DC0~5V |
供电电源 | DC12~24V 1A |
运行环境温度 | -30~80°C |
