[SG5090B-3990] GPRS二氧化碳、光照度、温湿度一体式传感器

[SG5090B-3990] GPRS二氧化碳、光照度、温湿度一体式传感器

产品型号：SG5090B-3990  / 上海搜博实业有限

[SG5090B-3990] GPRS二氧化碳、光照度、温湿度一体式传感器

天猫购买 京东购买
淘宝购买 速 卖 通


产品介绍


        搜博SG5090B GPRS DTU数据传输模块是一款RS485转GPRS通信模块，使用本模块可以轻松的实现RS485到网络的双向数据透明传输。
        上海搜博实业有限公司(www.sonbest.com) 研发的 GPRS DTU ，只需要一张开通GPRS的SIM卡，简单设置参数，就可以将外接串口设备的数据透明传输到公网固定IP或者域名的主机上，并可以接受服务器的反馈命令。特别适合中心对多点、点多分散、不方便布线、数据有实时要求的传输。
       使用或测试本产品必须具备如下条件：1. 能上网、开通GPRS流量功能 的SIM手机卡（大卡）   2. 能收发远程数据的服务器或能上外网的电脑（要求网络管理员将外网IP通过端口映射的方式转到测试的电脑上）！因产品具有一定的技术性，没有动手能力或条件的用户建议咨询后购买。





技术参数


参数 值
电源电压 DC6-24V
平均功耗 0.22W~0.36W，最大5W
测量范围 见传感器技术参数
存储温度 -20℃~70℃
GPRS模块外形尺寸 91mm×65mm×24mm
发送模式 透明传输或指令格式
数据接口 RS485转GPRS
波特率范围 2400/4800/9600/14400/19200/28800/33600/
38400/57600/115200/230400/460800/921600
最大发射功率 GSM900 class4（2W），DCS1800 class1（1W）
工作频段 GSM850/900,DCS1800/1900,全球通用
             上面是GPRS主机的技术参数， GPRS DTU是通过RS485与传感器连接的。下面是传感器技术参数：


[SZ3991]ZIGBEE无线大棚专用4合一传感器技术参数



产品特点



[SM3990B]高精度温湿度、光照度、二氧化碳一体式传感器大棚应用


1、二氧化碳传感器采用韩国进口非色散红外气体检测技术检测二氧化碳气体浓度，具有测量精度高、调校周期长、 重复性好、测量范围宽、使用寿命长、不受其它背景气体（CH4、H2S、SO2、N2、O2 等）影响等优点。
2、传感器在设计上采用高性能单片微机和高集成数字化电路，结构简单、性能可靠、调试、维护方便。
3、防护性能好，防湿防潮。
4、传感器整机采用低功耗设计，带载距离长。
5、传感器的外壳采用了高强度结构设计，抗冲击能力强。
6、内置循环风扇，响应速度快
7、瑞士进口温湿度传感器

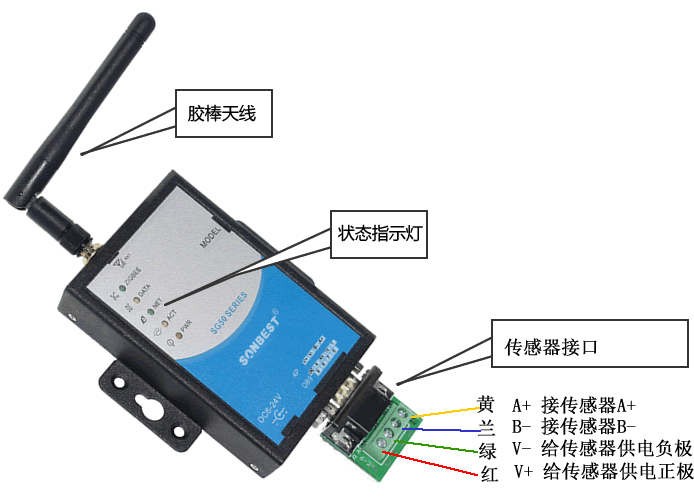

GPRS主机接口说明

SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器接线说明



名称 说明
V+ 给传感器供电电源正极
V- 给传感器供电电源负极
A+  传感器 RS485 A+
B-  传感器 RS485 B-

指示灯说明
















序号 名称 说明
1 DATA 是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输
2 NET SIM卡是否接入网络。亮表示已接入；灭表示未接入
3 ACT 模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作
4 PWR 供电是否正常。亮表示正常；灭：表示不正常

内部按钮功能
名称 说明
RESET 模块复位重启
RELOAD 按下1s恢复默认设置，按下3s以上恢复出厂设置

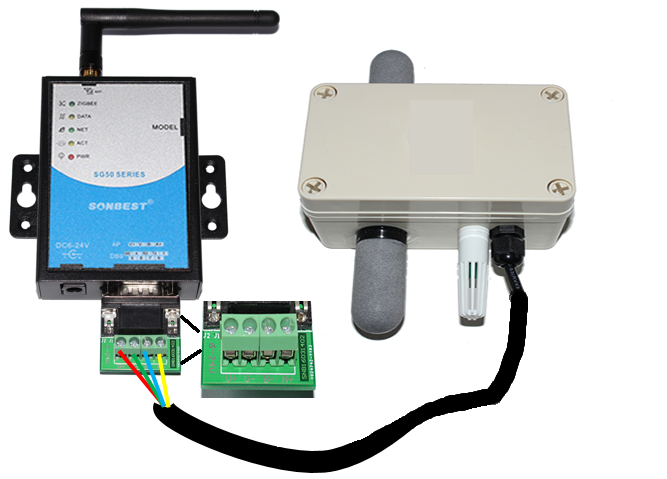

GPRS传感器整套接线图



SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器


使用说明


      1.安装手机SIM卡
       SIM卡更换采用弹出式翻盖设计，打开背面小盖板即可更换SIM卡。


   2.对GPRS进行参数配置
       可以设置远程IP，服务端口等常规参数。

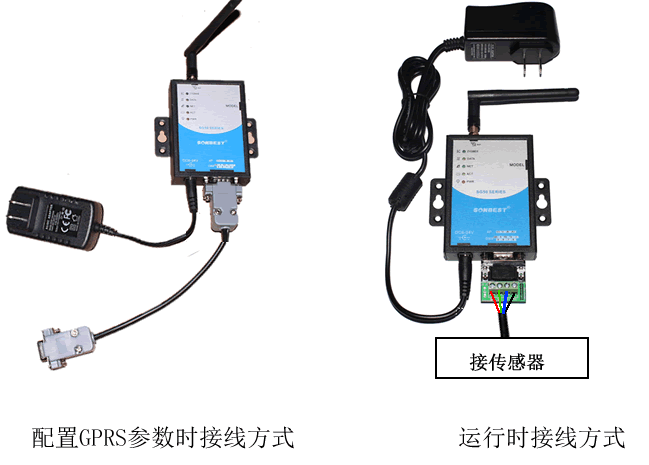

SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器 接线方式
   3.正常运行
                根据上图右侧示意图接线。


外形尺寸



GPRS主机外形尺寸



[SZ3390]ZIGBEE无线温湿度及二氧化碳一体式传感器外形尺寸
传感器外形尺寸

基本配件


[SG5090B]GPRS DTU数传模块 RS485转GPRS电源[SG5090B]GPRS DTU数传模块 RS485转GPRS主机[SG5090B]GPRS DTU数传模块 RS485转GPRS 转接头        串口延长线

                 电源                                   主机                                  采集转接头                          串口线（配置线）
 SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器

         传感器

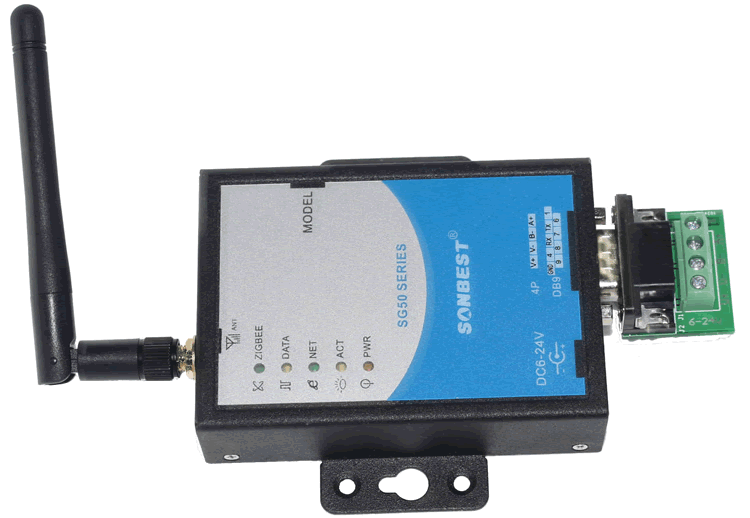

实物照片

[SG5030V-3001] GPRS土壤水分传感器

SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器实物图
产品正面
SG5090B-3990 GPRS二氧化碳、光照度、温湿度一体式传感器安装孔及尺寸
产品背面
