产品介绍
搜博SG5090B GPRS DTU数据传输模块是一款RS485转GPRS通信模块，使用本模块可以轻松的实现RS485到网络的双向数据透明传输。
上海搜博实业有限公司(www.sonbest.com) 研发的 GPRS DTU ，只需要一张开通GPRS的SIM卡，简单设置参数，就可以将外接串口设备的数据透明传输到公网固定IP或者域名的主机上，并可以接受服务器的反馈命令。特别适合中心对多点、点多分散、不方便布线、数据有实时要求的传输。
使用或测试本产品必须具备如下条件：1. 能上网、开通GPRS流量功能 的SIM手机卡（大卡） 2. 能收发远程数据的服务器或能上外网的电脑（要求网络管理员将外网IP通过端口映射的方式转到测试的电脑上）！因产品具有一定的技术性，没有动手能力或条件的用户建议咨询后购买。
技术参数
|
参数 |
值 |
|
电源电压 |
DC6-24V |
|
平均功耗 |
0.22W~0.36W，最大3W |
|
输入电压 |
默认DC2V （可选配DC5V或其它｝ |
|
存储温度 |
-20℃~70℃ |
|
外形尺寸 |
91mm×65mm×24mm |
|
发送模式 |
透明传输或指令格式 |
|
数据接口 |
RS485 |
|
波特率范围 |
2400/4800/9600/14400/19200/28800/33600/
38400/57600/115200/230400/460800/921600 |
|
最大发射功率 |
GSM900 class4（2W），DCS1800 class1（1W） |
|
工作频段 |
GSM850/900,DCS1800/1900,全球通用 |

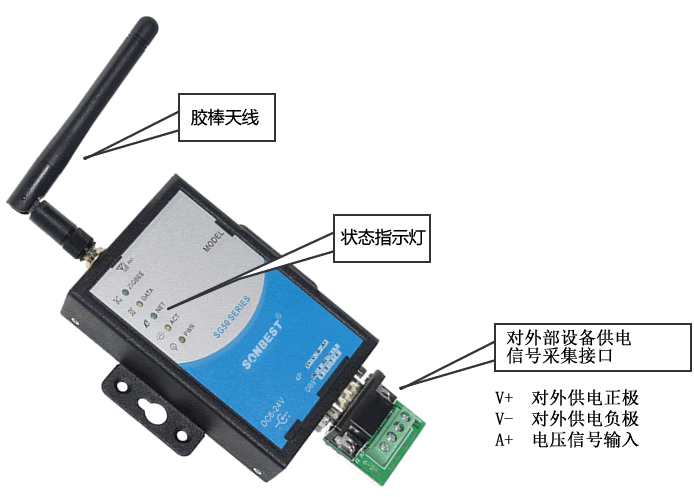

接口说明
|
名称 |
说明 |
|
V+ |
对外供电电源正极 |
|
V- |
对外供电电源负极 |
|
B- |
暂未使用 |
|
A+ |
电压信号输入 默认DC0-2V范围，其它需选配 |
指示灯说明
|
序号 |
名称 |
说明 |
|
1 |
DATA |
是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输 |
|
2 |
NET |
SIM卡是否接入网络。亮表示已接入；灭表示未接入 |
|
3 |
ACT |
模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作 |
|
4 |
PWR |
供电是否正常。亮表示正常；灭：表示不正常 |
内部按钮功能
|
名称 |
说明 |
|
RESET |
模块复位重启 |
|
RELOAD |
按下1s恢复默认设置，按下3s以上恢复出厂设置
|
使用说明
1.安装手机SIM卡
SIM卡更换采用弹出式翻盖设计，打开背面小盖板即可更换SIM卡。

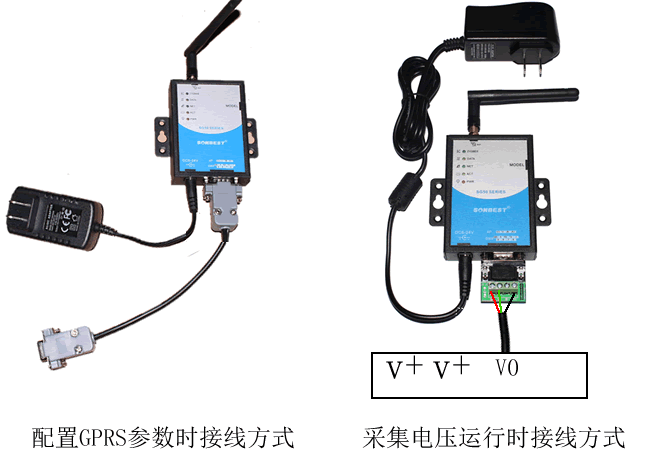

2.对GPRS进行参数配置
可以设置远程IP，服务端口等常规参数。
外形尺寸
典型方案

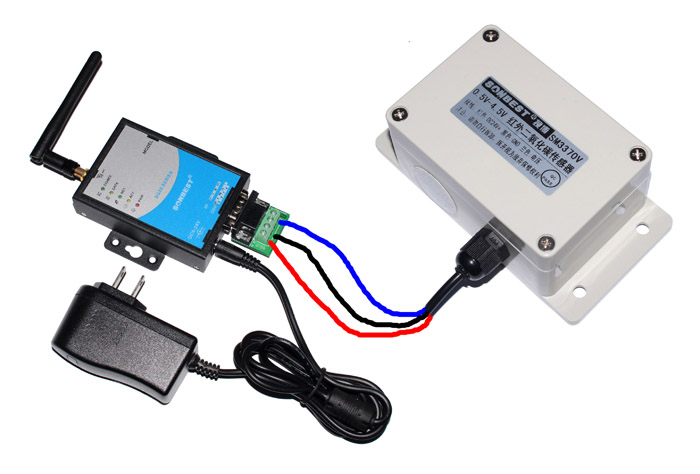

GPRS监测CO2方案

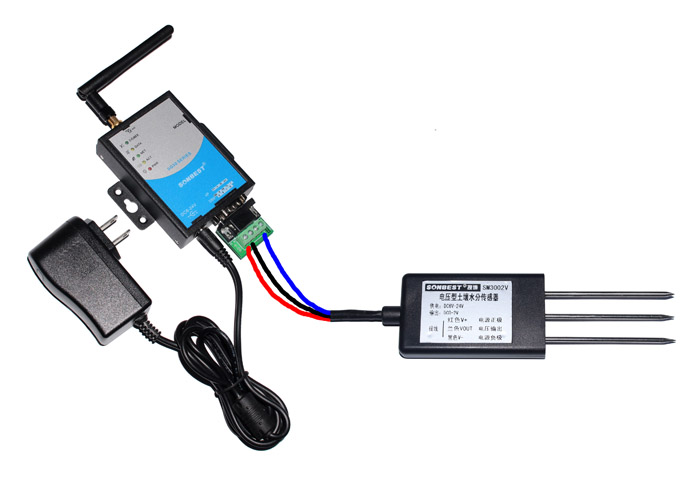

GPRS远传土壤水分方案

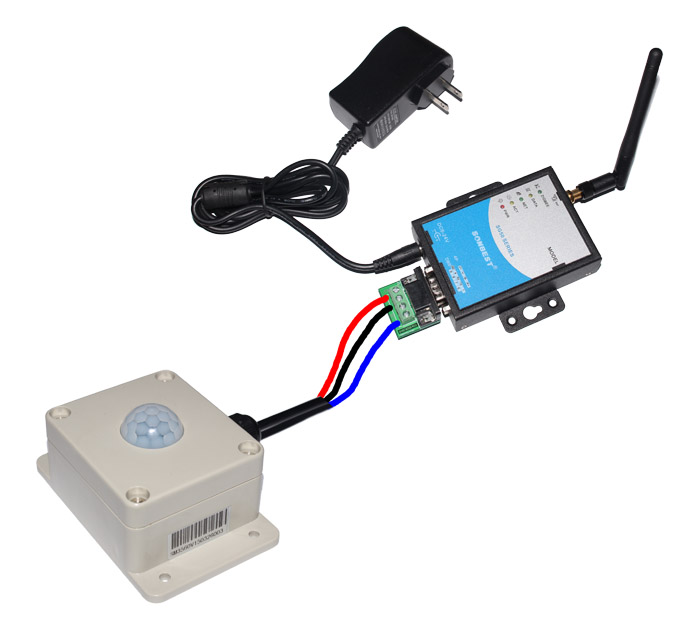

GPRS光照度传感器方案

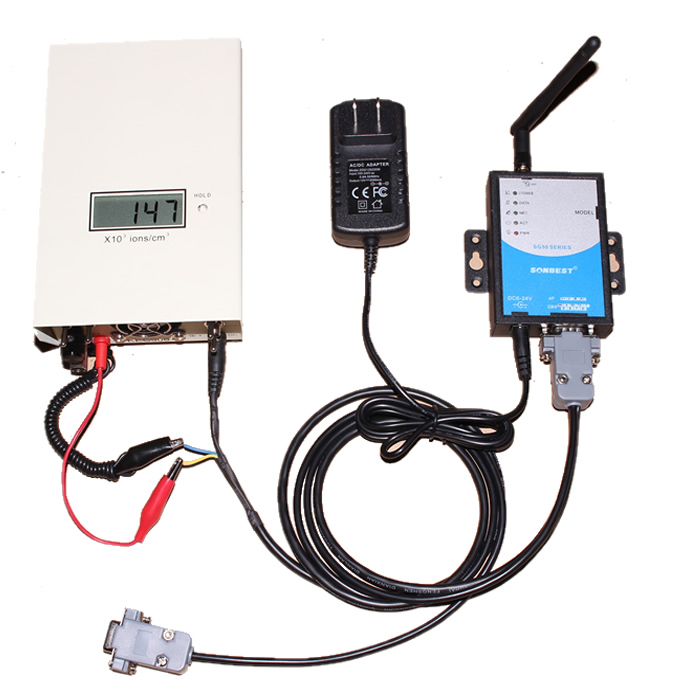

KEC900+林业专业负离子测量仪GRPS方案
基本配件
![[SG5090B]GPRS DTU数传模块 RS485转GPRS电源](http://www.sonbest.com/uploads/allimg/160326/2_1723318311.jpg)
![[SG5090B]GPRS DTU数传模块 RS485转GPRS主机](http://www.sonbest.com/uploads/allimg/160326/2_1541035242.jpg)
![[SG5090B]GPRS DTU数传模块 RS485转GPRS 转接头](http://www.sonbest.com/uploads/allimg/160326/2_1544366512.jpg)
电源 主机 采集转接头 串口线（配置线）
