[CM07]防爆型T型总线连接器

产品型号:CM07  / 上海搜博

[CM07]防爆型T型总线连接器

  • 说明书   /  DataSheet  /   样本
  • 客服微信:13817973353 / 13918126020
  • 热线电话:021-51083595 / 021-66862055
天猫购买 京东购买
淘宝购买 速 卖 通

CM07防爆型T型总线连接器,可根据用户实际需求订制与生产。

产品特色


1 防爆防水防尘,可以在室外使用
2 灵活配置,可根据实际需求输出1-5口
3 全进口防水端子,紧锁电缆
4 内置5mm优质金属插件,轻松接线
5 支持供电功能,轻松组建大型现场系统
6 抗干扰能力强,可用四芯带屏蔽总线
7 优质铸铝外壳,坚固耐用

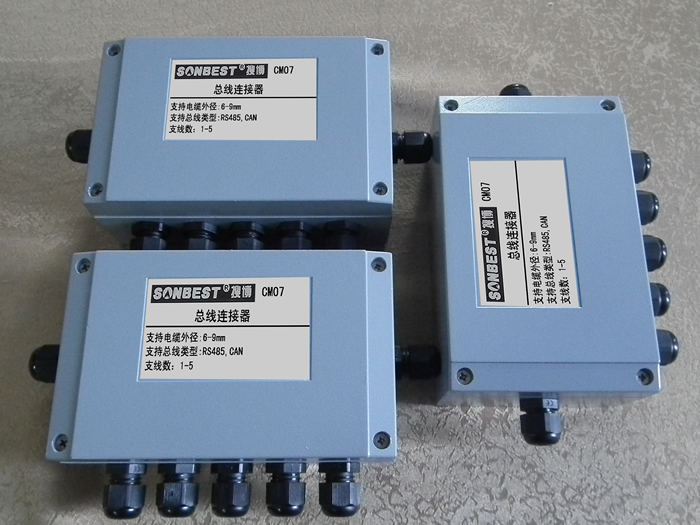

产品照片


防爆型T型总线连接器(防爆型总线连接器,防爆型CAN总线,防爆型RS485总线连接器,CM02|CM07)

防爆型T型总线连接器(防爆型总线连接器,防爆型CAN总线,防爆型RS485总线连接器,CM02|CM07)

防爆型T型总线连接器(防爆型总线连接器,防爆型CAN总线,防爆型RS485总线连接器,CM02|CM07)

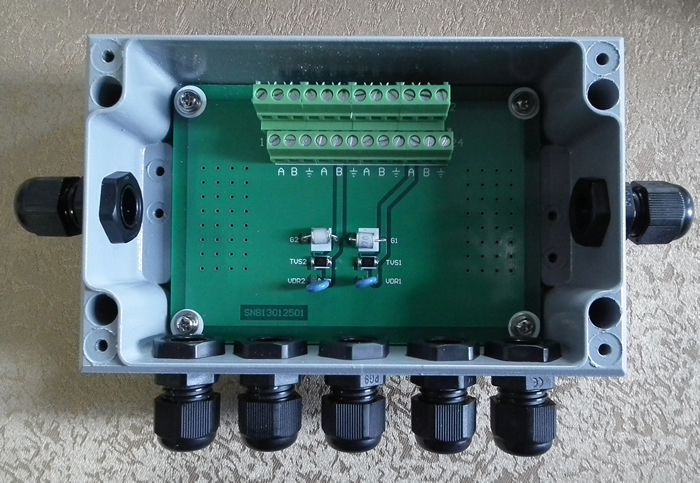

                                                              T型总线连接器5支线输出

CM07是在工程实际应用中,响应实际工程需求而开发,用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务。根据现场安装不同需求,T型总线连接器支线端配有1-5个不等的支线出口。具体选用可根据现场需要连接的温度采集模块的数量来定,当配接0个支线出口时,即作为终端电阻接线盒使用。T型总线连接器目前常于RS485总线、CAN(CanOpen)总线,也可用于HART 总线、 基金会现场总线、Profibus 总线、LonWorks 总线等总线系统,用于总线连接。
      标配的T型连接器两边的PGA16的防水接插件可紧固6-9mm直径的总线电缆。下面的接口这PGA7可接6-9mm之间的电缆。防水插件也可以根据用户电缆的粗细选配。安装时需根据现场测温点的位置来选择T型盒的放置位置。T型号需密集使用时,请选择多孔输出的。

应用与方案


有防爆需求的总线连接应用场合:

1、RS485总线
2、CAN(CanOpen)总线
3、HART 总线
4、基金会现场总线
5、Profibus 总线
6、LonWorks 总线
7、其它需连接总线电缆的场合


接线示意图

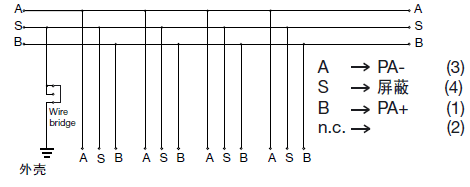

防爆型T型总线连接器接线图



                               单支线输出接线示意图



4支线输出接线示意图
                                                4支线输出接线示意图

关键词: 防爆型总线连接器,防爆型CAN总线,防爆型RS485总线连接器,CM02, 本产品由我司自主研发设计,若产品功能不完全满足您的需求,我司可根据您的需求免费订制。

RS485接口技术参数

  • 型号
  • SM1000B
  • 量程
  • -30 ~ 80°C
  • 精度
  • ±0.5℃(由传感器决定)
  • 分辩率
  • 0.01
  • 功耗
  • <1W
  • 输入电压
  • DC 6 ~ 24 V
  • 波特率
  • 9600
  • 保存环境
  • -40 ~ 70°C,5 ~ 95% RH(无凝露)
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 尺寸
  • 见尺寸图
  • 保修期
  • 1年
  • 配件
  • 1根传感器引线,1根RS485通讯线
