产品说明

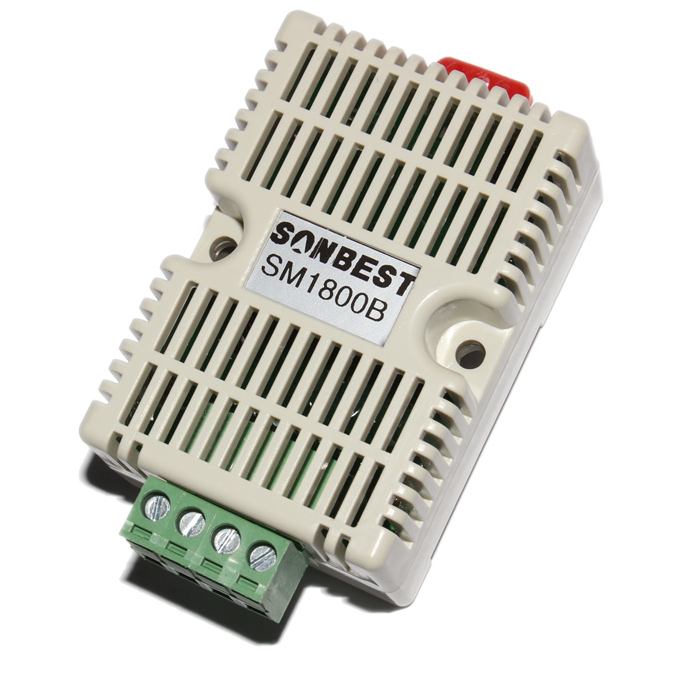

       SM1800B温度传感器,内置美国专用温度传感器DS18B20,基于工业用RS485 MODBUS-RTU协议，实现低成本温度状态在线监测的实用型一体化传感器。本传感器可应用于(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7) 电信机房温湿监控 （8）宾馆温度监控（9）档案室温度监控（10）智能家居温度监控（11) 其它需要监测温度的各种场合等。
      为便于工程组网及工业应用，本传感器采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。本产品为RS485设备，标配无电源，建议用户根据需求选配电源。

特点与特色

1.采用进口传感器，精度高
2.RS485总线接口
3. 标准工业导轨安装
4. DC5-24V电源供电
5. 组网方案，每个传感器都有一个地址，可任意设置地址

技术参数

接口说明

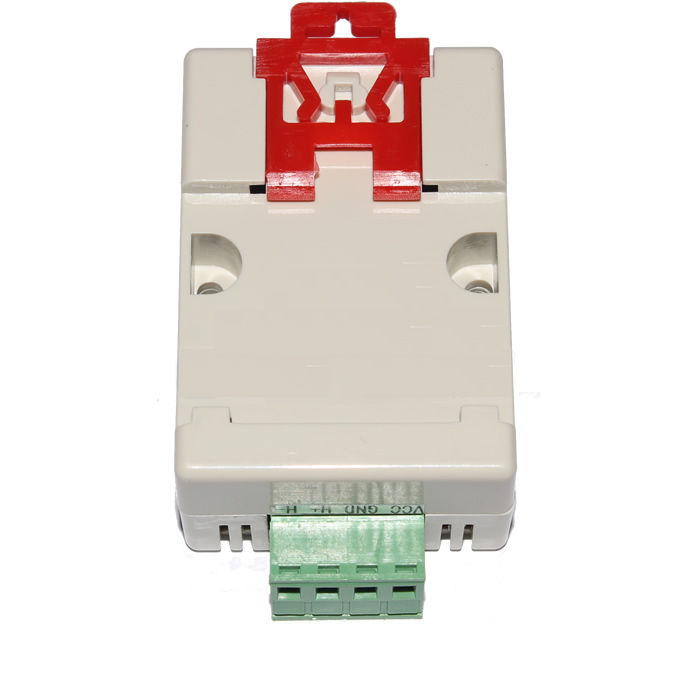

 产品通讯方式为RS485，其引脚定义如下：

通讯协议

        设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
          意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。

1. 读取数据(功能码为0x03 )

[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，SM1800温度传感器值固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：查询1号设备上温度传感器数据：
发送：01 03 00 00 00 01 84 0A
回应:  01 03 02 0A DE 3E BC
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占两个字节，比如第一个数据为0A DE, 折成10进制即为：2782,因模块分辨率为0.01,该值需除以100,即实际值为27.82度。

2. 更改设备地址（功能号：0x06辅助命令号：0x0B ）

发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应: 02 06 0B 00 00 02 0A 1C
设备响应格式：[设备地址][ 查询设备地址命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]

3. 查询设备地址（功能号：0x25辅助命令号：0x02 ）

若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 25 02 00 00 01 99 FE
设备响应:  02 25 01 01 D0 07
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]
比如：  02 25 01 01 D0 07 表明设备地址为02 。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。
1. 读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，SM1800B温度传感器值固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：查询1号设备上温度传感器数据：
发送：01 03 00 00 00 01 84 0A
回应:  01 03 02 0A DE 3E BC
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占两个字节，比如第一个数据为0A DE, 折成10进制即为：2782,因模块分辨率为0.01,该值需除以100,即实际值为27.82度。
2. 更改设备地址（功能号：0x06辅助命令号：0x0B ）
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应: 02 06 0B 00 00 02 0A 1C
设备响应格式：[设备地址][ 查询设备地址命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]

3. 查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 25 02 00 00 01 99 FE
设备响应:  02 25 01 01 D0 07
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]
比如：  02 25 01 01 D0 07 表明设备地址为02 。

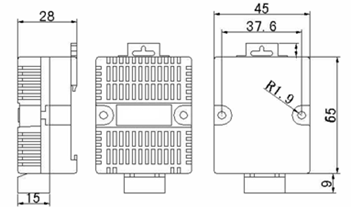

外形尺寸
